W inżynierii mechanicznej o dużej wytrzymałości najważniejsza jest zdolność do radzenia sobie z jednoczesnymi obciążeniami promieniowymi i dużymi obciążeniami osiowymi. Łożyska stożkowe są specjalnie zaprojektowane do tego celu. Ich unikalna stożkowa geometria zapewnia, że rolki i bieżnie spotykają się na wspólnym wierzchołku osi łożyska, zapewniając prawdziwy ruch toczny i wysoką nośność.
Jako lider fabryka łożysk i firma produkująca łożyska w Chinach , UKL Bearing Manufacturing Co., Ltd. (Wuxi) specjalizuje się w precyzyjnie zaprojektowanych rozwiązaniach stożkowych. Chociaż niektórzy użytkownicy wyszukują „łożysko kulkowe stożkowe”, należy pamiętać, że jest to określenie techniczne łożyska toczne —wykorzystując stożkowe rolki zamiast kulek, aby zapewnić doskonały kontakt linii i sztywność dla najbardziej wymagających światowych gałęzi przemysłu.
Mechanika konstrukcji stożkowej
Konstrukcja łożyska stożkowego składa się z czterech współzależnych elementów: pierścienia wewnętrznego (stożka), pierścienia zewnętrznego (miski), rolek stożkowych i koszyka.
- Łączna nośność: W przeciwieństwie do standardowych łożysk kulkowych, stożkowa konstrukcja umożliwia tym łożyskom jednoczesne przenoszenie dużych obciążeń promieniowych i osiowych.
- Możliwość regulacji: Podczas montażu łożyska stożkowe można ustawić na określony luz lub napięcie wstępne, aby zoptymalizować wydajność i zwiększyć sztywność układu.
- Niskie tarcie: Precyzyjnie zaprojektowane głowice rolek i wykończenia bieżni firmy UKL zapewniają dokładne prowadzenie rolek przez duże żebro stożka, minimalizując ciepło i tarcie.
Konfiguracje techniczne i warianty projektowe
UKL produkuje szeroką gamę łożysk stożkowych, w tym o rozmiarach metrycznych i calowych, aby spełnić różnorodne międzynarodowe standardy.
| Wpisz | Konfiguracja | Najlepsze dla | Zastosowanie w przemyśle |

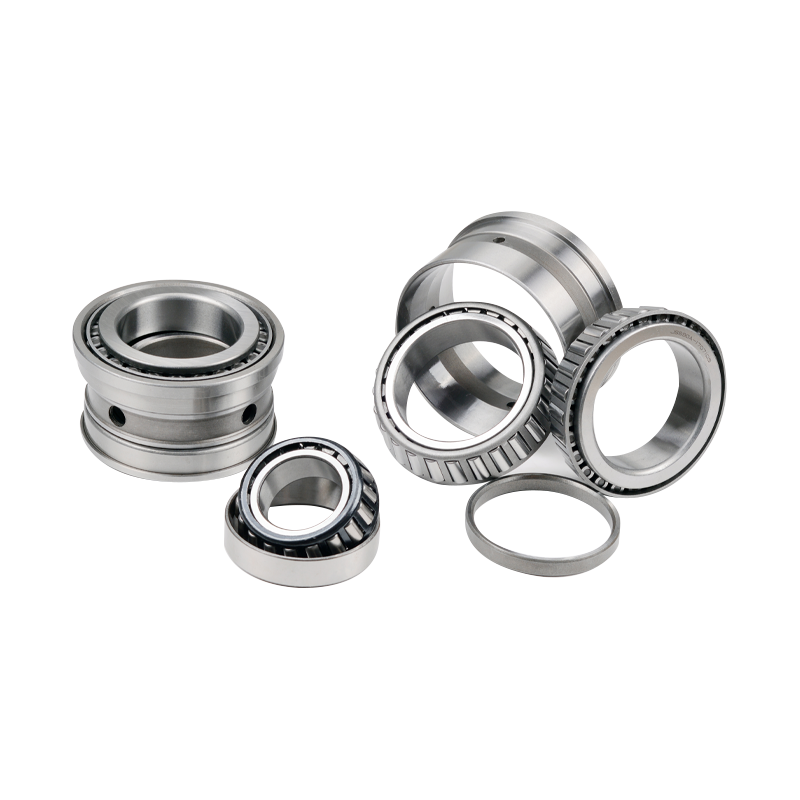

| Pojedynczy rząd | Jedna filiżanka i jeden stożek | Połączone obciążenia w jednym kierunku | Koła samochodowe, skrzynie biegów |
| Dopasowane pary | Dwa łożyska jednorzędowe | Ciężkie dwukierunkowe obciążenia osiowe | Wrzeciona obrabiarek, koła zębate |

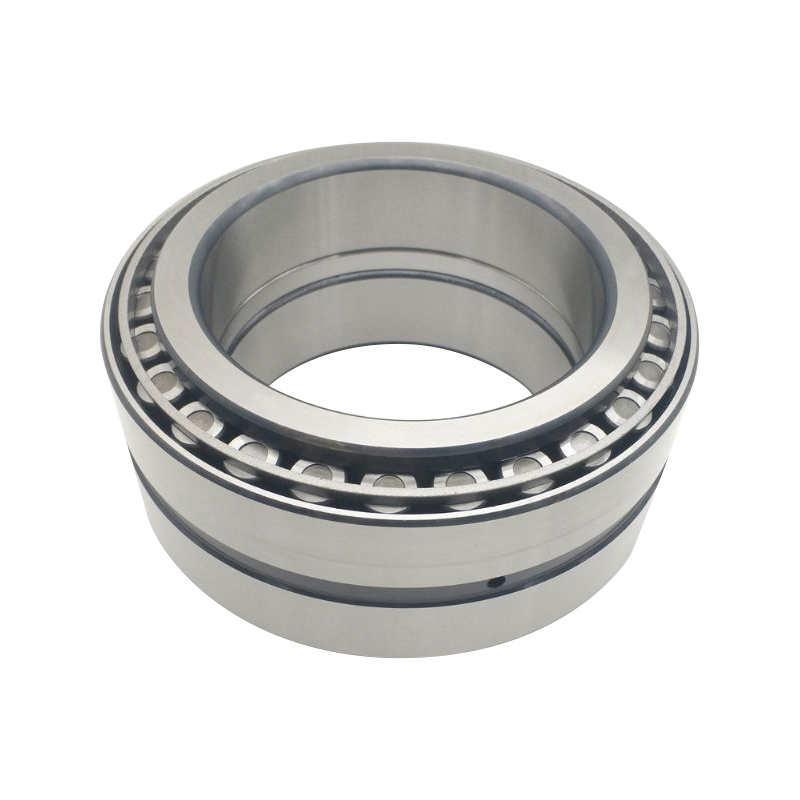

| Podwójny rząd | Jedna podwójna filiżanka / dwa rożki | Wysoka sztywność promieniowa i dwukierunkowość osiowa | Sprzęt górniczy, wciągniki |

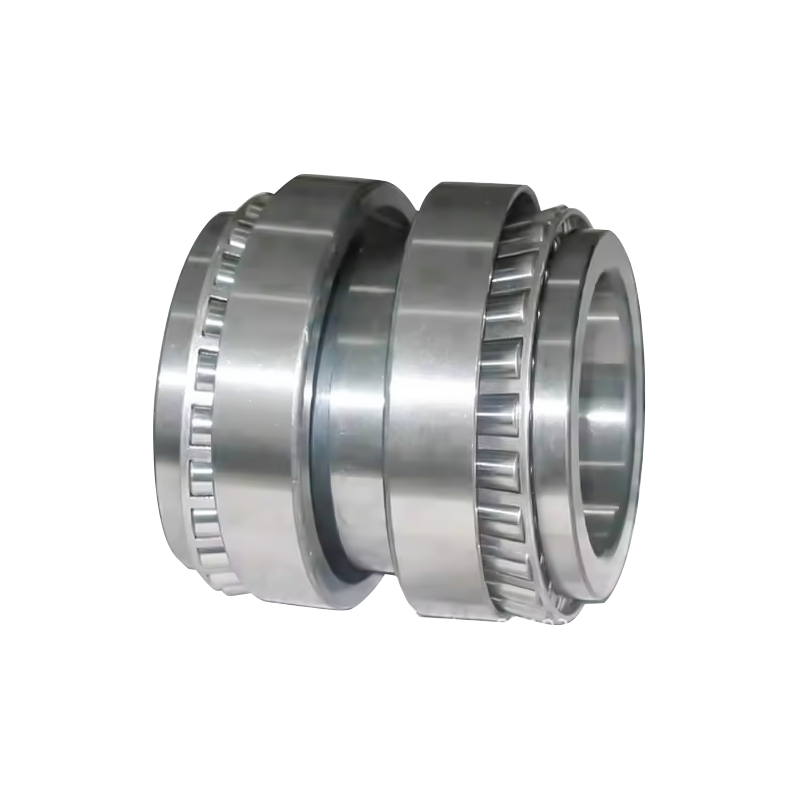

| Czterorzędowy | Zintegrowana jednostka o dużej wytrzymałości | Ekstremalne obciążenia promieniowe | Walcarki, Maszyny ciężkie |
Zaleta UKL: precyzyjna produkcja w Chinach
Od chwili założenia w 2020 r. UKL Bearing Manufacturing Co., Ltd. połączyło się 15 lat doświadczenia w eksporcie OEM/ODM z w pełni zmodernizowaną bazą produkcyjną, aby dostarczać światowej klasy rozwiązania łożyskowe.
1. Materiały najwyższej jakości i doskonałość kucia
Niezawodność łożyska stożkowego zaczyna się od stali. Wykorzystujemy stal łożyskową o wysokiej czystości, odgazowaną próżniowo. Nasza zintegrowana kucie i wyżarzanie Proces zapewnia gęstą, jednolitą strukturę ziaren, która ma kluczowe znaczenie dla zapobiegania zmęczeniu w zastosowaniach poddawanych dużym obciążeniom, takich jak samochodowe układy napędowe i przemysłowe skrzynie biegów.
2. Specjalna obróbka cieplna zapewniająca trwałość
Łożyska stożkowe często pracują w trudnych, pełnych zanieczyszczeń środowiskach. UKL zatrudnia zaawansowanych obróbka cieplna technik pozwalających osiągnąć idealną równowagę pomiędzy twardością powierzchni i wytrzymałością rdzenia. To podejście polegające na utwardzaniu powierzchniowym pozwala naszym łożyskom wytrzymać obciążenia udarowe i odbicia powierzchniowe bez uszkodzeń kruchych.
3. Precyzyjne szlifowanie i profilowanie
Aby zapobiec koncentracji naprężeń na końcach rolek, firma UKL wykorzystuje szlifowanie CNC w celu uzyskania profil koronowy lub logarytmiczny zarówno na rolkach, jak i na bieżniach. Zapewnia to równomierny rozkład obciążenia i wydłuża żywotność łożyska w warunkach niewielkiej niewspółosiowości wału.
4. Globalne standardy i elastyczna obsługa
Obsługując rynki w Europie, Azji, Afryce i na Bliskim Wschodzie, oferujemy łożyska o wymiarach metrycznych i calowych, produkowane Gatunki dokładności P6, P5 lub P4 . Nasz zespół 200 specjalistów zapewnia elastyczne, dostosowane do indywidualnych potrzeb usługi, co pozwala nam szybko reagować na niestandardowe zapytania i wymagania OEM.
Zastosowania w światowych branżach
Nasze wysokowydajne łożyska stożkowe to niezawodny wybór w przypadku:
- Motoryzacja: Układy różnicowe i przekładnie oraz piasty kół do dużych obciążeń.
- Budownictwo i górnictwo: Przekładnie główne, rolki gąsienic i reduktory skrzyni biegów.
- Rolnictwo: Skrzynie biegów i zespoły kołowe do ciągników i kombajnów.
- Przekładnie przemysłowe: Wspieranie wałów o wysokim momencie obrotowym i dużym obciążeniu w zakładach produkcyjnych.
Często zadawane pytania (FAQ)
1. Czy istnieje różnica pomiędzy „łożyskiem kulkowym stożkowym” a łożyskiem stożkowym?
Termin „łożysko kulkowe stożkowe” jest powszechnie stosowanym określeniem błędnym. Z technicznego punktu widzenia „łożyska kulkowe” wykorzystują elementy kuliste, natomiast Łożyska stożkowe użyj wałków stożkowych. Konstrukcja rolek jest lepsza w zastosowaniach wymagających dużych obciążeń, ponieważ zapewnia kontakt liniowy, oferując znacznie większą nośność i sztywność niż łożyska kulkowe punktowe.
2. Dlaczego łożyska stożkowe są zwykle instalowane parami?
Łożysko stożkowe jednorzędowe może przenosić obciążenia osiowe tylko w jednym kierunku. Instalując je parami (odwrotnie do tyłu lub czołowo), mogą przenosić obciążenia osiowe z obu kierunków i zapewniają wyjątkowo wysoką stabilność obrotową wału.
3. W jaki sposób firma UKL zapewnia precyzję swoich łożysk stożkowych?
Każde łożysko UKL przechodzi rygorystyczny, zautomatyzowany montaż i testy. Mierzymy „wystającą” wysokość stożka i rolek w misce, aby upewnić się, że zespół spełnia rygorystyczne tolerancje wymiarowe, zapewniając naszym klientom łatwość montażu i stałe napięcie wstępne.
4. Czy łożyska stożkowe można stosować w zastosowaniach wymagających dużych prędkości?
Tak, ale wymagają precyzyjnego smarowania i ustawień napięcia wstępnego. Do zastosowań wymagających dużych prędkości polecamy nasze gatunki precyzyjne P5 lub P4, które charakteryzują się zoptymalizowaną konstrukcją koszyków (obrabiany maszynowo mosiądz lub wzmocnione polimery) w celu zmniejszenia sił odśrodkowych i wytwarzania ciepła.
5. Czy firma UKL oferuje łożyska stożkowe o wymiarach calowych?
Absolutnie. Podczas gdy wielu producentów koncentruje się wyłącznie na rozmiarach metrycznych, nasze 15-letnie doświadczenie w eksporcie pozwoliło nam zbudować obszerny katalog Łożyska serii calowej do obsługi maszyn z USA, Wielkiej Brytanii i innych rynków zgodnie ze standardami imperialnymi.
