Łożysko poprzeczne Manufacturers

Łożyska wałeczkowe krzyżowe (łożyska wałeczkowe krzyżowe) Łożyska wałeczkowe krzyżowe, znane również jako łożyska wałeczkowe krzyżowe, wykorzystują strukturę wewnętrzną, w której cylindryczne wałeczki są ułożone poprzecznie pod kątem 90° względem siebie w bieżniach w kształcie litery V. Pomiędzy rolkami umieszczone są separatory lub przekładki. Taka konstrukcja pozwala pojedynczemu łożysku na jednoczesne przenoszenie obciążeń we wszystkich kierunkach, w tym obciążeń promieniowych, osiowych i momentów wywracających. Łożyska charakteryzują się minimalnymi wymiarami gabarytowymi (miniaturyzacja), dużą sztywnością, dużą dokładnością obrotową i łączną nośnością. Dlatego najlepiej nadają się do: Przegubów lub części obrotowych robotów przemysłowych. Części obrotowe manipulatorów/ręc robotów.Stoły obrotowe centrów obróbczych.Precyzyjne stoły obrotowe.Sprzęt medyczny.Przyrządy pomiarowe.Sprzęt do produkcji układów scalonych i inne zastosowania. Typy konstrukcyjne łożysk krzyżowych Łożyska wałeczkowe krzyżowe są ogólnie podzielone na trzy formy konstrukcyjne: Pierścień zewnętrzny rozłączny, pierścień wewnętrzny zintegrowany. Pierścień zewnętrzny zintegrowany, pierścień wewnętrzny rozłączny. Zintegrowane są zarówno pierścienie zewnętrzne, jak i wewnętrzne.
1. Typ RB (oddzielny pierścień zewnętrzny, zintegrowany pierścień wewnętrzny)Struktura: Pierścień zewnętrzny jest podzielony na dwie części, natomiast pierścień wewnętrzny stanowi pojedynczy, zintegrowany element. Zastosowanie: Nadaje się do zastosowań wymagających dużej dokładności obrotu pierścienia wewnętrznego.
2. Typ RE (zintegrowany pierścień zewnętrzny, oddzielny pierścień wewnętrzny) Struktura: ma takie same wymiary zewnętrzne jak typ RB, ale pierścień zewnętrzny jest zintegrowany, a pierścień wewnętrzny jest podzielony na dwie części. Zastosowanie: Nadaje się do zastosowań wymagających dużej dokładności obrotu pierścienia zewnętrznego.
3. Typ RU (zintegrowane pierścienie wewnętrzne i zewnętrzne z otworami montażowymi) Struktura: Zarówno pierścienie wewnętrzne, jak i zewnętrzne są zintegrowane i posiadają otwory montażowe. Eliminuje to potrzebę mocowania kołnierzy i gniazd podporowych, dzięki czemu jest bardzo wygodny w użyciu. Wydajność: Ponieważ pierścienie wewnętrzne i zewnętrzne są zintegrowane, montaż ma minimalny wpływ na wydajność, zapewniając stabilną dokładność obrotu i moment obrotowy. Zastosowanie: Nadaje się do zastosowań wymagających dużej dokładności obrotu zarówno pierścienia wewnętrznego, jak i zewnętrznego.

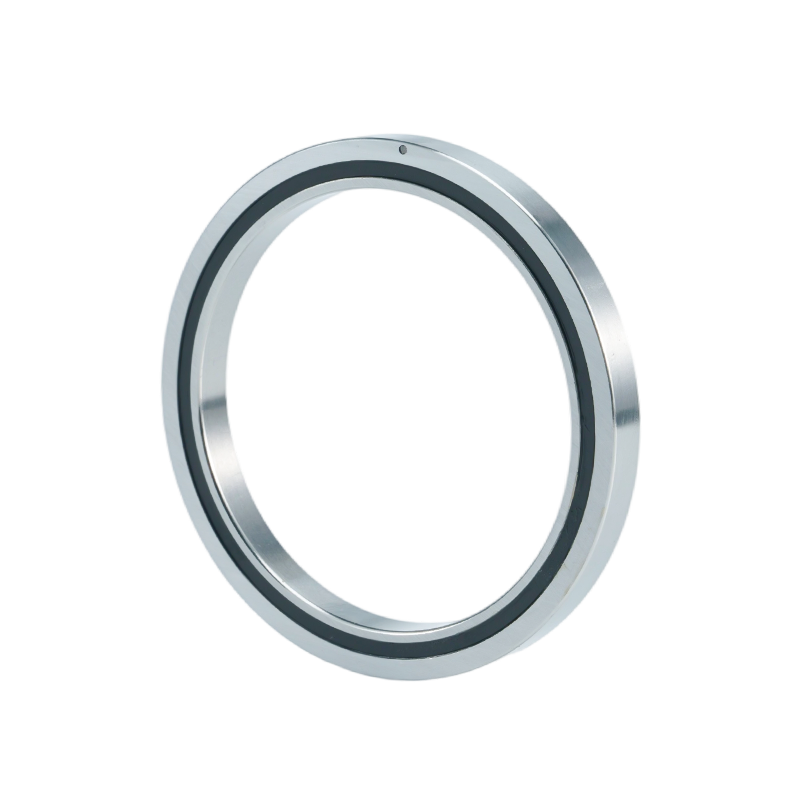

4. Typ RA (oddzielny pierścień zewnętrzny, zintegrowany pierścień wewnętrzny, ultracienka)Struktura: Ultra cienka konstrukcja, w której grubość pierścieni wewnętrznego i zewnętrznego jest maksymalnie zmniejszona. Konstrukcja jest taka sama jak typu RB, z dzielonym pierścieniem zewnętrznym. Zastosowanie: Nadaje się do części wymagających lekkiej i kompaktowej konstrukcji, takich jak sekcje obrotowe robotów i manipulatorów.
5. Typ RBH (zintegrowane pierścienie wewnętrzne i zewnętrzne, ultracienka)Struktura: Ultracienka konstrukcja ze zintegrowanymi pierścieniami wewnętrznymi i zewnętrznymi, ale bez otworów montażowych. Wymaga mocowania za pomocą kołnierzy i gniazd podporowych podczas montażu. Wydajność: Zintegrowana konstrukcja obu pierścieni zapobiega pogorszeniu wydajności w wyniku montażu, zapewniając stabilną dokładność obrotu i moment obrotowy. Zastosowanie: Nadaje się do zastosowań wymagających małych rozmiarów (miniaturyzacja) przy jednoczesnym zachowaniu wysokiej dokładności obrotu zarówno pierścieni wewnętrznych, jak i zewnętrznych.

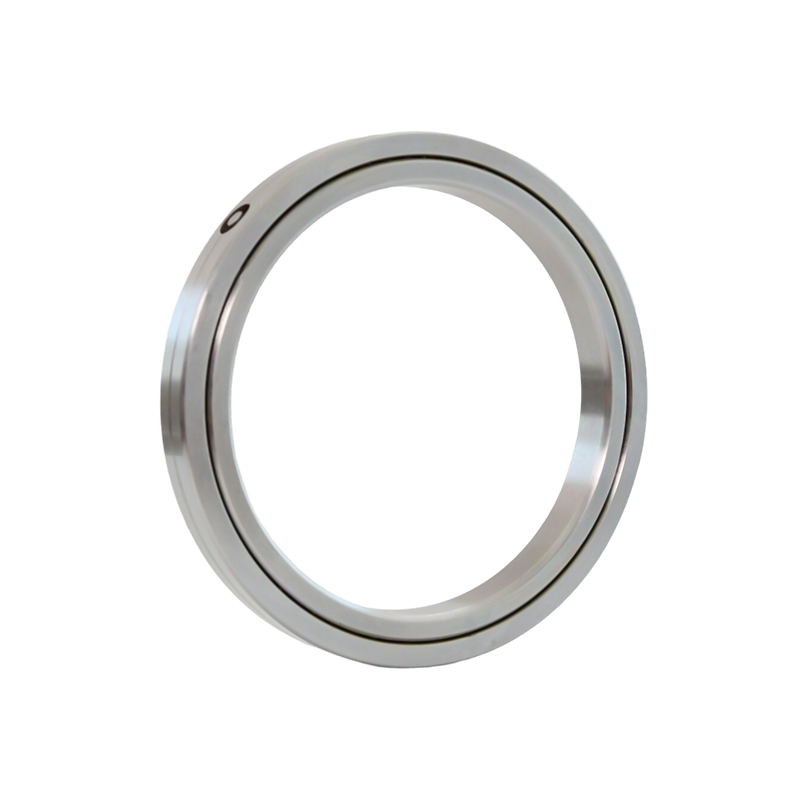

6. Konstrukcja typu SX (zintegrowany pierścień wewnętrzny, oddzielny pierścień zewnętrzny, bardzo cienki) Struktura: Przy tej samej średnicy wału typ SX ma mniejszy przekrój poprzeczny niż typ RB. Ze względu na ultracienką konstrukcję ani pierścienie wewnętrzne, ani zewnętrzne nie mają otworów montażowych, co wymaga mocowania za pomocą kołnierzy i gniazd łożysk podczas montażu. Zastosowanie: Odpowiednie do zastosowań, w których obraca się pierścień wewnętrzny.

Inżynieria przyszłości ruchu
O UKL
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Łożysko poprzeczne manufacturers and Łożysko poprzeczne factory, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd Więcej o nas Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    lata

    Doświadczenie branżowe

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Różnorodność modeli

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Liczba pracowników

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Roczna wartość eksportu

Ukl Bearing Manufacturing Co.,Ltd
Świadectwo honorowe
Wiadomości
Łożysko poprzeczne Industry knowledge

W świecie inżynierii precyzyjnej zapotrzebowanie na komponenty oferujące jednocześnie wysoką sztywność, konstrukcję oszczędzającą miejsce i wielokierunkową obciążalność nigdy nie było wyższe. Łożyska poprzeczne stały się złotym standardem w zakresie wysokowydajnego ruchu obrotowego, szczególnie w branżach, w których precyzja nie podlega negocjacjom.

Co to są łożyska wałeczkowe poprzeczne?

Łożyska poprzeczne to specjalistyczne łożyska toczne, w których cylindryczne rolki są ułożone prostopadle – ustawione względem siebie pod kątem prostym – w bieżniach w kształcie litery V. Ta unikalna konfiguracja „skrzyżowana” pozwala pojedynczemu łożysku przenosić jednocześnie obciążenia promieniowe, osiowe i momentowe.

W przeciwieństwie do tradycyjnych łożysk kulkowych, które opierają się na kontakcie punktowym, zapewniają to cylindryczne rolki w łożysku poprzecznym kontakt liniowy . To znacznie zwiększa powierzchnię styku, co skutkuje doskonałą sztywnością i minimalnym odkształceniem sprężystym pod dużymi lub złożonymi obciążeniami.

Kluczowe zalety łożysk poprzecznych

  • Wysoka dokładność obrotowa: Ortogonalny układ zmniejsza przekrzywienia i tarcie, zapewniając wyjątkowo niskie bicie.
  • Doskonała sztywność: Łożyska poprzeczne są 3 do 4 razy sztywniejsze niż standardowe łożyska kulkowe skośne.
  • Kompaktowy rozmiar: Ponieważ jedno łożysko poprzeczne może zastąpić dwa tradycyjne łożyska (np. połączenie promieniowe wzdłużne), pozwala to na znaczne zmniejszenie wymiarów sprzętu.
  • Uproszczona instalacja: Nowoczesne konstrukcje, np. z otworami montażowymi, pozwalają na bezpośrednie przykręcenie do obudowy, co zmniejsza złożoność montażu.

Porównanie: Łożyska poprzeczne i łożyska tradycyjne

Aby pomóc Ci wybrać właściwe rozwiązanie dla Twojego sprzętu, poniższa tabela porównuje wskaźniki wydajności łożysk poprzecznych z popularnymi alternatywami.

Funkcja Łożyska poprzeczne Łożyska kulkowe zwykłe Łożyska stożkowe
Kierunek obciążenia Promieniowy moment osiowy Przede wszystkim promieniowe Promieniowe Jednokierunkowe Osiowe
Sztywność Ultrawysoka Umiarkowane Wysoka
Wymagania przestrzenne Minimalny (kompaktowy) Umiarkowane Duży (często wymaga par)
Stopień precyzji P2/P4/P5 P0/P6 P5/P6
Główna aplikacja Robotyka, stoły CNC Silniki, AGD Motoryzacja, przemysł ciężki

Zastosowania we współczesnym przemyśle

Jako profesjonalna fabryka łożysk w Chinach, UKL zapewnia wsparcie techniczne dla światowych gałęzi przemysłu, które wymagają niezawodnego i precyzyjnego ruchu. Nasz Łożyska poprzeczne są istotnymi elementami:

  1. Robotyka przemysłowa: Stosowany w stawach „talia”, „ramiona” i „łokcie” ramion robotów, aby zapewnić płynne i dokładne pozycjonowanie.
  2. Stoły obrotowe CNC: Zapewnia stabilność wymaganą w obróbce z dużą prędkością i wytaczadłach pionowych.
  3. Sprzęt medyczny: Niezbędny do precyzyjnego obrotu wymaganego w skanerach CT i maszynach MRI.
  4. Przemysł lotniczy i obronny: Wspieranie cokołów radarowych i precyzyjnych systemów śledzenia satelitarnego.

Dlaczego warto wybrać firmę UKL Bearing Manufacturing Co., Ltd.?

Jako zintegrowane przedsiębiorstwo przemysłowo-handlowe, UKL Bearing Manufacturing Co., Ltd. (Wuxi) wyróżnia się na tle konkurencji dzięki naszemu zaangażowaniu w precyzję i elastyczność usług.

1. Zintegrowana doskonałość produkcji

W przeciwieństwie do wielu firm handlowych, UKL posiada w pełni zmodernizowaną bazę produkcyjną. Nasze obiekty obejmują cały cykl życia produkcji: Kucie → Wyżarzanie → Toczenie → Obróbka cieplna → Szlifowanie → Zautomatyzowany montaż . Dzięki temu możemy na każdym etapie zachować ścisłą kontrolę jakości.

2. Standardy o wysokiej precyzji

Wykorzystując zaawansowane instrumenty badawcze, produkujemy łożyska, które osiągają stopnie precyzji P5, P4, a nawet P2 . Nasze materiały składają się ze stali łożyskowej o wysokiej czystości, poddanej specjalistycznym procesom obróbki cieplnej i zimnej w celu maksymalizacji trwałości zmęczeniowej.

3. Globalna wiedza specjalistyczna OEM/ODM

Z ponad 15 lat doświadczenia w eksporcie , rozumiemy niuanse rynku globalnego. Oferujemy:

  • Szybka odpowiedź: Szybka wycena i konsultacje techniczne.
  • Personalizacja: Rozwiązania szyte na miarę dla wymagań niestandardowych na podstawie rysunków klienta.
  • Sprawdzona niezawodność: Z dumą obsługujemy klientów w Europie, Azji, Afryce i na Bliskim Wschodzie, korzystając z procesów posiadających certyfikaty ISO9001 i ISO14001.

4. Wsparcie techniczne i serwis

W UKL nie sprzedajemy tylko łożysk; dostarczamy rozwiązania. Nasz zespół składający się z ponad 200 wykwalifikowanych specjalistów oferuje pomoc techniczną od wstępnego potwierdzenia rysunku po konserwację posprzedażną, zapewniając najwyższą wydajność Twoich maszyn.

Wybór odpowiedniego łożyska wałeczkowego poprzecznego

Zaopatrując się w firmie produkującej łożyska, należy wziąć pod uwagę trzy krytyczne czynniki:

  • Obrót pierścienia wewnętrznego/zewnętrznego: Określ, czy pierścień wewnętrzny, pierścień zewnętrzny lub oba będą się obracać, w zależności od modelu (np. seria RB, RE lub RU).
  • Luz i wstępne obciążenie: Zastosowania wymagające dużej precyzji zazwyczaj wymagają ujemnego luzu (naprężenia wstępnego) w celu zwiększenia sztywności.
  • Środowisko: W przypadku pomieszczeń czystych lub środowisk korozyjnych mogą być wymagane specjalne smary lub materiały ze stali nierdzewnej.

Często zadawane pytania (FAQ)

1. Jaką serię łożysk poprzecznych wybrać: RB, RU czy CRBH?
To zależy od Twoich potrzeb montażowych. Seria RB jest idealny do uzyskania wysokiej dokładności obrotu pierścienia wewnętrznego. Seria RU posiada zintegrowane pierścienie z otworami montażowymi dla najłatwiejszej instalacji i najmniejszej powierzchni. Seria CRBH zapewnia wysoką sztywność obrotu pierścienia wewnętrznego i zewnętrznego. W UKL dostarczamy rysunki techniczne wszystkich serii, aby zapewnić idealne dopasowanie do Twojego projektu.

2. Czy jedno łożysko poprzeczne może zastąpić wiele tradycyjnych łożysk?
Tak. Ze względu na konstrukcję bieżni w kształcie litery V pojedyncze łożysko poprzeczne przenosi jednocześnie obciążenia promieniowe, osiowe i momentowe. Pozwala to na wymianę układu z dwoma łożyskami, zmniejszając przestrzeń, wagę i koszty montażu, zachowując jednocześnie doskonałą sztywność.

3. W jaki sposób firma UKL gwarantuje stopnie precyzji P4 lub P2?
Kontrolujemy cały proces wewnętrznie, w naszej fabryce Wuxi – od kucia i specjalistycznej obróbki cieplnej po precyzyjne szlifowanie CNC. Każde łożysko poddawane jest 100% kontroli pod kątem hałasu, wibracji i luzu przy użyciu zaawansowanych przyrządów testujących, co gwarantuje, że spełniamy wyjątkowo wysokie wymagania światowego przemysłu.

4. Czy oferujecie dostosowanie do niestandardowych zastosowań?
Dzięki 15-letniemu doświadczeniu OEM/ODM, personalizacja jest naszą siłą. Niezależnie od tego, czy potrzebujesz określonych wymiarów, materiałów ze stali nierdzewnej, czy specjalistycznych smarów do środowisk próżniowych lub wysokotemperaturowych, UKL zapewnia dostosowane do Twoich potrzeb badania i rozwój oraz produkcję, aby spełnić Twoje dokładne specyfikacje.

5. Jaki jest typowy czas realizacji zamówień międzynarodowych?
Modele standardowe są często dostępne w magazynie i gotowe do wysyłki 7-10 dni . W przypadku produkcji niestandardowej lub produkcji na dużą skalę nasz zintegrowany łańcuch dostaw zazwyczaj zapewnia dostawę w terminie 30-45 dni . Naszym priorytetem jest szybki czas reakcji, aby wspierać naszych klientów w Europie, Azji i na Bliskim Wschodzie.
