Podstawowe wymiary i kluczowe dane techniczne

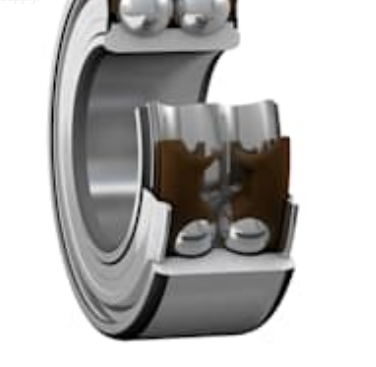

Każdy projekt zaczyna się od geometrii. Model 3200 A-2ZTN9/MT33 łączy dwie ścieżki obciążenia w jednym urządzeniu. Jego układ odpowiada parze jednorzędowych łożysk kulkowych skośnych ustawionych tyłem do siebie w konfiguracji typu O, ale wymaga zauważalnie mniejszej przestrzeni osiowej. Poniższa tabela zawiera podstawowe dane wymiarowe, które inżynierowie sprawdzają w pierwszej kolejności.
| Parametr | Wartość |
|---|---|
| Typ łożyska | Łożysko kulkowe skośne dwurzędowe |
| Średnica otworu (d) | 10 mm |
| Średnica zewnętrzna (D) | 30 mm |
| Szerokość (B) | 14 mm |
| Kąt zwilżania | 30° |
| Waga | Około 0,051 kg |
| Wymiar zaokrąglenia (r1,2) | Minimalnie 0,6 mm |
| Odległość punktu nacisku (a) | 16 mm |
Odczyt otworu, średnicy zewnętrznej i szerokości
Otwór o średnicy 10 mm i średnica zewnętrzna 30 mm tworzą kompaktową obudowę, która pasuje do małych skrzyń biegów, wałów pomp i obudów końcowych silnika. Szerokość 14 mm sprawia, że para typu back-to-back jest wydajna. Projektant uzyskuje nośność osiową dwóch łożysk na powierzchni tylko nieco szerszej niż jednostka jednorzędowa. Łożysko o masie około 0,051 kg zapewnia niewielką bezwładność obrotową, co ma znaczenie, gdy wał często przyspiesza i zwalnia.
Zaokrąglenia i odległość punktu nacisku
Dwie wartości w tabeli łatwo przeoczyć. Minimalny wymiar zaokrąglenia wynoszący 0,6 mm informuje operatora, jak ostre mogą być narożniki wału i oprawy. Węższy narożnik niż ta wartość uniemożliwia całkowite osadzenie pierścienia łożyska na obrzeżu, co prowadzi do niewspółosiowości i powstawania freonów. Odległość punktu nacisku wynosząca 16 mm pozwala zlokalizować miejsce, w którym obciążenie skutecznie działa wzdłuż osi. Należy go używać przy obliczaniu obciążeń momentowych na wale, ponieważ określa ramię dźwigni pomiędzy łożyskiem a przyłożoną siłą.
Nośność i ograniczenia prędkości
Dane dotyczące obciążenia i prędkości decydują o tym, czy łożysko przetrwa swój cykl pracy. Opublikowane oceny podsumowano w poniższych kartach, a następnie w tabeli wyjaśniającej, co każda ocena oznacza w praktyce.
| Ocena | Wartość | Praktyczne znaczenie |
|---|---|---|
| Podstawowa nośność dynamiczna (C) | 7,61 kN | Podstawa szacowania trwałości zmęczeniowej pod obciążeniem obrotowym |
| Podstawowe obciążenie statyczne (C0) | 4,3 kN | Limit obciążeń postojowych lub udarowych przed trwałym odkształceniem |
| Limit obciążenia zmęczeniowego (Pu) | 0,183 kN | Poziom obciążenia, poniżej którego uszkodzenia zmęczeniowe są bardzo powolne przy dobrym smarowaniu |
| Prędkość referencyjna | 26 000 obr./min | Wartość prędkości używana jako odniesienie w warunkach znamionowych katalogu |
| Ograniczenie prędkości | 24 000 obr./min | Górna granica prędkości w podanych warunkach smarowania i chłodzenia |
Pojemność statyczna a dynamiczna
Wartość dynamiczna reguluje ciągły obrót, podczas gdy wartość statyczna chroni łożysko podczas wstrząsów rozruchowych, uderzeń transportowych lub zatrzymań maszyny pod obciążeniem. Układ narażony na częste obciążenia udarowe należy najpierw sprawdzić pod kątem wartości statycznej, ponieważ trwałe wgniecenie w bieżniach jest nieodwracalne. Granica zmęczenia jest użytecznym odniesieniem w przypadku etapów lekkiego obciążenia, gdzie oczekuje się, że łożysko będzie pracować przez długi czas bez wystąpienia zmęczenia powierzchni.
Wskaźniki prędkości w praktyce
Wartości prędkości należy odczytywać łącznie z konstrukcją uszczelnienia i klatki. Prędkość graniczną 24 000 obr/min można osiągnąć dzięki zastosowaniu w łożysku bezdotykowych osłon i lekkiego koszyka poliamidowego, które zmniejszają tarcie i ciepło. Utrzymuj prędkość roboczą poniżej dopuszczalnej wartości granicznej, szczególnie w wysokich temperaturach otoczenia, ponieważ ciepło wytwarzane przy dużej prędkości skraca żywotność smaru i zwiększa zużycie uszczelek.
Dekodowanie kodu sufiksu
Oznaczenie 3200 A-2ZTN9/MT33 jest zwięzłym opisem konfiguracji konstrukcyjnej. Każdy element przyrostka mówi coś konkretnego o zachowaniu łożyska, dlatego też prawidłowe odczytanie kodu zapobiega kosztownym błędom przy zamawianiu.
| Przyrostek | Znaczenie | Wpływ projektu |
|---|---|---|
| A | Konstrukcja wewnętrzna z kątem działania 30° | Określa równowagę pomiędzy nośnością promieniową i osiową |
| 2Z | Osłony stalowe po obu stronach, uszczelnienie bezdotykowe | Blokuje zanieczyszczenia bez tarcia, co wspomaga duże prędkości |
| TN9 | Koszyk poliamidowy wzmocniony włóknem szklanym, prowadzony na pierścieniu zewnętrznym | Lekki, o niskim tarciu i stabilny podczas dużych prędkości obrotowych |
| MT33 | Wstępnie napełniony smar niskotemperaturowy do szerokiego zakresu temperatur | Eliminuje potrzebę wstępnego dosmarowywania w ramach standardowego serwisu |
Dwa oznaczenia tarcz wyglądają podobnie i często są mylone. Osłona bezdotykowa pozostawia niewielki prześwit, więc prawie nie powoduje tarcia, ale zapewnia ograniczoną ochronę przed drobnym pyłem. Uszczelnienie stykowe zapewnia lepszą ochronę, ale generuje więcej ciepła przy dużej prędkości. Ponieważ przyrostek 2Z wskazuje na konstrukcję bezkontaktową, łożysko najlepiej nadaje się do czystych, zamkniętych środowisk, gdzie głównym priorytetem jest prędkość.
Zalety strukturalne w prawdziwych maszynach
Geometria typu back-to-back
Ułożenie tyłem do siebie jest podstawową zaletą konstrukcji dwurzędowej. Dwa rzędy kulek mają wspólny zestaw pierścieni, dzięki czemu para wytrzymuje obciążenia promieniowe i osiowe w obu kierunkach, utrzymując wał wyśrodkowany. Ta odporność na moment przechylający jest cenna tam, gdzie wał musi pozostać sztywny, na przykład w przypadku zazębienia koła zębatego lub w przypadku wirnika pompy, który charakteryzuje się nierównym ciągiem.
W porównaniu z montażem dwóch oddzielnych łożysk jednorzędowych, zintegrowany zespół zmniejsza złożoność obróbki. Otwór w obudowie i kołnierz wymagają tylko jednego precyzyjnego osadzenia, a zależność napięcia wstępnego pomiędzy dwoma rzędami jest ustalana podczas produkcji, a nie przez montera.
Możliwość dużej prędkości
Wysoka prędkość zależy od wytwarzania ciepła, zachowania smaru i stabilności koszyka. Połączenie bezdotykowych osłon i klatki poliamidowej utrzymuje tarcie na niskim poziomie, a stały ładunek smaru pozwala uniknąć strat ubijania wynikających z nadmiernego napełnienia. Projektanci mogą zatem celować w wały, które pracują znacznie powyżej konwencjonalnych prędkości, pod warunkiem, że obudowa odprowadza ciepło, a prędkość robocza pozostaje w granicach znamionowych.
Wstępnie nasmarowana konstrukcja
Łożysko jest już nałożone smarem MT33. Upraszcza to instalację, ponieważ nie ma potrzeby dodatkowego smarowania na linii montażowej i eliminuje typowe źródło zanieczyszczeń. W przypadku zastosowań uszczelnionych na cały okres eksploatacji brak otworu do ponownego smarowania zmniejsza również liczbę potencjalnych ścieżek wycieków w maszynie.
Obszary zastosowań
Łożysko jest odpowiednie dla maszyn, które muszą razem przenosić obciążenia promieniowe i osiowe w zwartej sekcji obrotowej. Do najpopularniejszych obszarów zastosowań należą:
- Pompy: pompy przemysłowe i pompy wodne, w których należy kontrolować ciąg z wirnika.
- Skrzynie biegów: przekładnie i reduktory, w których sztywność wału wpływa na jakość zazębienia przekładni.
- Silniki elektryczne: silniki i generatory pracujące z dużą prędkością i wymagające stabilnego położenia wału.
- Maszyny przemysłowe: kompaktowe zespoły obrotowe, które przenoszą połączone obciążenia w ciasnych przestrzeniach.
Gdy szukasz opcji dostawcy, a Łożysko 3200 a-2ztn9/mt33 można określić wraz z wymiarami i kodem przyrostka, co pozwala uniknąć pomyłki z wariantami wyposażonymi w różne uszczelnienia lub klatki.
Przewodnik wyboru
Skorzystaj z poniższej sekwencji, aby zdecydować, czy to łożysko pasuje do Twojego zastosowania. Na każdym etapie wykorzystywane są dane omówione powyżej, dzięki czemu decyzja pozostaje możliwa do prześledzenia.
- Zdefiniuj kierunek obciążenia. Mierz oddzielnie obciążenia promieniowe i osiowe, w tym obciążenia udarowe i odwrócenie obciążenia. Jeśli ciąg działa w obu kierunkach, konstrukcja dwurzędowa jest mocnym kandydatem.
- Sprawdź prędkość względem limitu. Porównaj prędkość roboczą z prędkością graniczną 24 000 obr./min i zachowaj margines wzrostu temperatury i skoków prędkości.
- Potwierdź uszczelkę i nasmaruj. Używaj bezdotykowej osłony 2Z i smaru MT33, gdy otoczenie jest czyste, a temperatura utrzymuje się w podanym zakresie.
- Sprawdź geometrię barku. Sprawdź, czy promienie odsadzeń wału i oprawy wynoszą co najmniej 0,6 mm i czy odległość punktu nacisku wynosząca 16 mm odpowiada analizie momentu.
- Sprawdź pojemność statyczną. Upewnij się, że wytrzymałość statyczna 4,3 kN pokrywa najgorszy przypadek obciążenia udarowego lub postojowego.
Jeżeli w środowisku występuje pył ścierny lub woda po zmywaniu, należy rozważyć zastosowanie innego rodzaju uszczelnienia. Osłona bezdotykowa jest przeznaczona do maszyn zamkniętych, a nie do otwartego lub trudnego otoczenia.
Instalacja, smarowanie i planowanie cyklu życia
Prawidłowa instalacja chroni wydajność znamionową. Oczyścić wał i obudowę, sprawdzić wymiary w stosunku do opublikowanych wartości i równomiernie docisnąć pierścienie, aby podczas osadzania obciążenie nie przechodziło przez kulki. Unikaj bezpośredniego uderzania uszczelek, ponieważ nawet niewielkie odkształcenie stalowej osłony może spowodować kontakt, który z dużą prędkością generuje ciepło.
Ponieważ łożysko jest wstępnie nasmarowane, plan konserwacji koncentruje się na temperaturze i wibracjach, a nie na regularnym smarowaniu. Śledź temperaturę obudowy podczas uruchamiania i rejestruj poziomy wibracji na początku pracy. Stopniowy wzrost którejkolwiek wartości zwykle sygnalizuje wczesne zużycie lub niewspółosiowość, co umożliwia podjęcie działań naprawczych przed awarią. Gdy maszyna pracuje w stabilnym i czystym środowisku, wstępnie napełniony smar może zapewnić długie okresy międzyobsługowe bez dodatkowego smarowania.
Często zadawane pytania
P1: Co oznacza kąt zwilżania 30 stopni dla mojego projektu?
Kąt zwilżania wynoszący 30 stopni oznacza, że kulki dociskają się do bieżni pod kątem, który wytrzymuje zarówno obciążenia promieniowe, jak i osiowe. Większy kąt zwilżania generalnie zwiększa nośność osiową, więc ta wartość zapewnia zrównoważoną kombinację ciągu pompy i obciążeń wału skrzyni biegów.
P2: Czy to łożysko może pracować z pełną prędkością graniczną w dowolnym środowisku?
Prędkość graniczna zakłada określone warunki smarowania i chłodzenia. W gorących obudowach lub przy słabym odprowadzaniu ciepła należy pracować poniżej limitu i monitorować temperaturę. Utrzymanie marginesu prędkości wydłuża żywotność smaru i chroni osłony bezdotykowe.
P3: Dlaczego wymiar zaokrąglenia jest ważny podczas montażu łożyska?
Wymiar zaokrąglenia wynoszący co najmniej 0,6 mm zapewnia całkowite osadzenie pierścienia łożyska na obrzeżu. Ostrzejszy narożnik może uniemożliwić prawidłowy kontakt, powodując niewspółosiowość i nierówny rozkład obciążenia, co skraca żywotność.
P4: Czy fabrycznie napełniony smar należy uzupełnić podczas serwisu?
W standardowych, czystych środowiskach smar MT33 został zaprojektowany na cały okres użytkowania uszczelnionego łożyska bez dodatkowego smarowania. Zamiast tego monitoruj temperaturę i wibracje i skonsultuj się z producentem maszyny, jeśli warunki pracy znacząco się zmienią.
