331138 AG Czterorzędowe łożysko stożkowe

Łożyska stożkowe czterorzędowe: zastosowania przy dużych obciążeniach
Łożyska stożkowe czterorzędowe to specjalistyczna konstrukcja stosowana głównie do przenoszenia wyjątkowo dużych obciążeń promieniowych i częściowych obciążeń osiowych. Są one powszechnie stosowane w ciężkich maszynach, takich jak walcownie (np. walcownie czterostopniowe na gorąco, walcownie na zimno) i walcownie do rozkwitu. Ich konstrukcja obejmuje rolki umieszczone na czterech stożkowych pierścieniach zewnętrznych, co zapewnia dużą nośność i dłuższą żywotność. Co więcej, ich luz można wstępnie wyregulować, modyfikując elementy dystansowe (lub podkładki), aby dopasować je do różnych wymagań operacyjnych.

Skontaktuj się z nami

PRZEDV：30202 Łożysko stożkowe jednorzędowe DALEJ：Łożysko XRT060-NT

Opis
Dane techniczne
Skontaktuj się z nami

Skład strukturalny
·Typ otwarty: Zawiera trzy pierścienie zewnętrzne (miski), dwa pierścienie wewnętrzne (stożki), cztery rzędy rolek, dwie zewnętrzne przekładki i jedną wewnętrzną przekładkę.
·Zapieczętowany typ: Dodaje dwa pierścienie uszczelniające do podstawowej konstrukcji typu otwartego.

Kluczowe funkcje
·Wysoka nośność: Czterorzędowy układ rolek został zaprojektowany tak, aby wytrzymywał znacznie większe obciążenia promieniowe w porównaniu z łożyskami dwurzędowymi.
·Wydłużony okres użytkowania: Optymalizacja wykończenia powierzchni styku rolek i bieżni sprzyja tworzeniu hydrostatycznego/hydrodynamicznego filmu smarnego, który zwiększa odporność na zużycie.
·Łatwa instalacja: Zwykle zaprojektowane z luźnym krojem, co ułatwia montaż i demontaż.
·Regulowany luz: Luz wewnętrzny łożyska jest albo wstępnie wyregulowany, albo można go precyzyjnie ustawić za pomocą podkładek regulacyjnych, co zapewnia dokładność obrotu i wydłuża żywotność.
·Wysoka niezawodność: Zoptymalizowane konstrukcje uszczelnień skutecznie zapobiegają zanieczyszczeniom zewnętrznym, jednocześnie zmniejszając tarcie i wytwarzanie ciepła.

Podstawowe zastosowania
·Walarnie: Walce robocze w czterowysokich walcowniach gorących i zimnych itp.
·Kwitnące Młyny: Stosowany w przemyśle stalowym do operacji nabłyszczania i formowania płyt.
·Ciężkie Maszyny: Takich jak sprzęt górniczy.

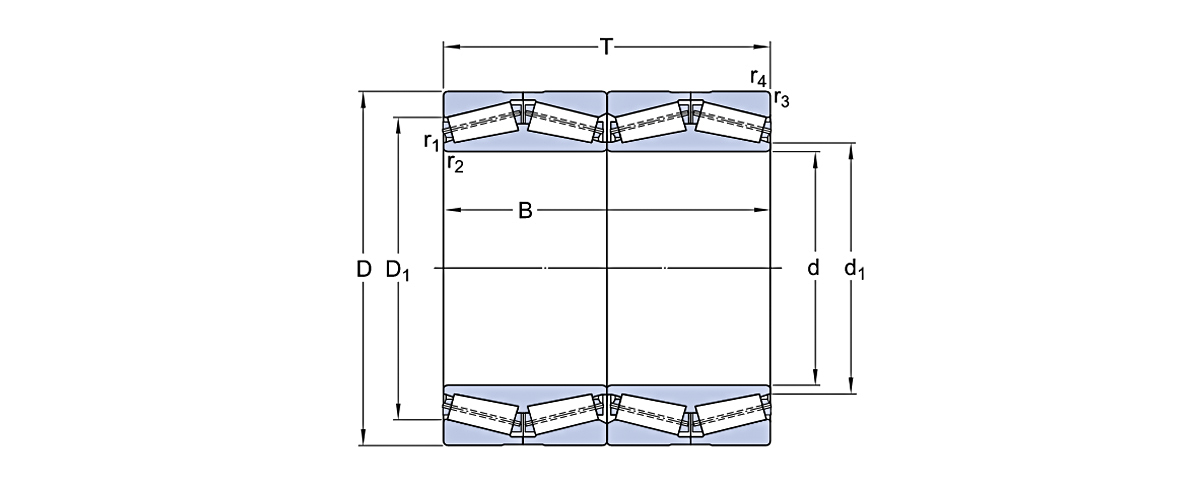

Podstawowe wymiary				Podstawowa nośność		Oceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary				Dynamiczny	Statyczny	Prędkość referencyjna	Ograniczenie prędkości	Msza św	Nr łożyska
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[obr/min]	[obr/min]	[kg]	Nr łożyska
139.7	200.025	157.162	160.34	160.34					331138 AG Łożysko
177.8	247.65	192.088	192.088	192.088					331480 G Łożysko
177.8	247.65	192.088	192.088	192.088					BT4-0010 G/HA1C400VA903 Łożysko
198.438	284.162	225.425	225.425	225.425					Łożysko BT4-0027 AG/HA1
206.375	282.575	190.5	190.5	190.5					BT4-0013 G/HA1C400VA903 Łożysko
206.375	282.575	190.5	190.5	190.5					Łożysko BT4-0021 G/HA1
220	295	315	315	315					BT4-0035 E8/C355 Łożysko
220.662	314.325	239.712	239.712	239.712					BT4-0040 E8/C355 Łożysko
240	338	248	248	248					Łożysko BT4-0020/HA1
241.478	349.148	228.6	228.6	228.6					330782 AG Łożysko
244.475	327.025	193.675	193.675	193.675					330862 B Łożysko
254	358.775	268.875	268.875	268.875					BT4-0039 Łożysko E8/C355
266.7	355.6	230.188	228.6	228.6					BT4-0014 G/HA1C400VA903 Łożysko
266.7	355.6	230.188	228.6	228.6					Łożysko BT4B 328209 G/HA1C455
269.875	381	282.575	282.575	282.575					BT4B 331168 B Łożysko
276.225	393.7	269.875	269.875	269.875					BT4-0012 G/HA1C500VA901 Łożysko
279.4	393.7	269.875	269.875	269.875					BT4-0011 G/HA1C500VA901 Łożysko
279.578	380.898	244.475	244.475	244.475					330540 AG Łożysko
280	406.4	298.45	298.45	298.45					Łożysko BT4-0026 A/PEX
285.75	380.898	244.475	244.475	244.475					330337 AG Łożysko
285.75	380.898	244.475	244.475	244.475					BT4-0015 G/HA1C400VA903 Łożysko
288.925	406.4	298.45	292.45	292.45					Łożysko BT4B 331452 G/HA1
292.1	422.275	269.875	269.875	269.875					BT4B 331968 BG/HA1 Łożysko
304.648	438.048	280.99	279.4	279.4					331492 Łożysko
304.8	501.65	336.55	336.55	336.55					Łożysko BT4B 328909 G/HA1VA901
304.902	412.648	266.7	266.7	266.7					330758 BG Łożysko
304.902	412.648	266.7	266.7	266.7					Łożysko BT4-0004 G/HA1
310	430	310	310	310					Łożysko BT4-8093 G/HA1VA901
317.5	422.275	269.875	269.875	269.875					330870 BG Łożysko
317.5	447.675	327.025	327.025	327.025					Łożysko BT4B 331161 AG/HA4

Podstawowe wymiary				Podstawowa nośność		Oceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary				dynamicznyznyznyznyzny	statyczny	Prędkość referencyjna	Ograniczenie prędkości	Msza św	Nr łożyska
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[obr/min]	[obr/min]	[kg]	Nr łożyska
317.5	447.675	327.025	327.025	327.025					BT4B 331161 Łożysko BG/HA1
317.5	422.275	269.875	269.875	269.875					BT4B 334023 E1/C675 Łożysko
330.2	444.5	301.625	301.625	301.625					Łożysko BT4B 332647 G/HA1
330.302	438.023	247.65	254	254					Łożysko BT4-8113 E2/C500
333.375	469.9	342.9	342.9	342.9					331381 Łożysko
343.052	457.098	254	254	254					BT4-8160 E8/C475 Łożysko
343.052	457.098	254	254	254					Łożysko BT4-8160 E81/C400
343.052	457.098	254	254	254					Łożysko BT4-8160 E81/C475
343.052	457.098	254	254	254					BT4B 328817 E1/C475 Łożysko
343.052	457.098	254	254	254					Łożysko BT4B 328817 EX1/C475
346.075	488.95	358.775	358.775	358.775					Łożysko BT4B 331228 G/HA1C200
347.662	469.9	292.1	292.1	292.1					331092 Łożysko
347.662	469.9	292.1	292.1	292.1					Łożysko BT4-8070 G/HA1VA901
355.6	488.95	317.5	317.5	317.5					331271 Łożysko
355.6	482.6	265.113	269.875	269.875					BT4-8162 E8/C480 Łożysko
355.6	482.6	265.113	269.875	269.875					BT4-8162 E81/C480 Łożysko
355.6	482.6	265.113	269.875	269.875					Łożysko BT4B 328870 EX1/C300
355.6	488.95	317.5	317.5	317.5					Łożysko BT4B 328912 E1/C300
355.6	488.95	317.5	317.5	317.5					Łożysko BT4B 328912 E3/C675
360	510	380	380	380					332059 Łożysko
368.3	523.875	382.588	382.588	382.588					331159 Łożysko
380	560	390	360	360					Łożysko BT4-8033 G/HA1
380	540	300	300	300					Łożysko BT4-8086 G/HA1
384.175	546.1	400.05	400.05	400.05					331149 Łożysko E/C675
384.175	546.1	400.05	400.05	400.05					Łożysko BT4-8025 G/HA1C300VA903
384.175	546.1	400.05	400.05	400.05					Łożysko BT4B 334128/HA1
385.762	514.35	317.5	317.5	317.5					BT4B 334042 E1/C575 Łożysko
395	545	268	288.9	288.9					Łożysko BT4B 332824 E/C475
395	545	268	288.9	288.9					Łożysko BT4B 332824/HA1
400	600	308	308	308					Łożysko BT4-8147 G/HA1

Podstawowe wymiary				Podstawowa nośność		Oceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary				dynamicznyznyznyznyzny	statyczny	Prędkość referencyjna	Ograniczenie prędkości	Msza św	Nr łożyska
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[obr/min]	[obr/min]	[kg]	Nr łożyska
406.4	562	381	381	381					BT4-8126 E1/C575 Łożysko
406.4	546.1	288.925	288.925	288.925					BT4-8161 Łożysko E8/C500
406.4	546.1	288.925	288.925	288.925					BT4-8161 Łożysko E81/C500
406.4	546.1	288.925	288.925	288.925					BT4B 328838 BG/HA1VA902 Łożysko
406.4	565.15	381	381	381					Łożysko BT4B 331347 AG/HA1
406.4	546.1	330	330	330					BT4B 334093 BG/HA1VA902 Łożysko
409.575	546.1	334.962	334.962	334.962					Łożysko BT4B 329004 G/HA1VA901
409.575	546.151	334.962	334.962	334.962					Łożysko BT4B 331333 E/C350
409.575	546.1	334.962	334.962	334.962					Łożysko BT4B 331333 E/C575
431.8	571.5	400	400	400					Łożysko BT4-8067 G/HA1VA902
431.8	571.5	336.55	336.55	336.55					Łożysko BT4B 331226 AG/HA1
431.8	571.5	336.55	336.55	336.55					Łożysko BT4B 331226 BG/HA1
431.8	571.5	336.55	336.55	336.55					Łożysko BT4B 331226/HA1
431.8	635	440	355.6	355.6					Łożysko BT4B 334019 G/HA1
440	650	353.5	353.5	353.5					332313 Łożysko
440	580	360	360	360					Łożysko BT4-8124 E/C550
440	650	353.5	353.5	353.5					Łożysko BT4B 328944 G/HA1VA901
440	590	480	480	480					BT4B 334055 ABG/HA1VA902 Łożysko
447.675	635	463.55	463.55	463.55					330608 C Łożysko
450	595	404	404	404					Łożysko BT4-8044 G/HA1VA902
450	595	368	368	368					BT4-8173 E8/C725 Łożysko
450	595	368	368	368					Łożysko BT4-8173 E81/C725
450	595	404	404	404					Łożysko BT4B 328365 EX/C725
450	595	368	368	368					Łożysko BT4B 332773 E/C725
457.2	596.9	276.225	279.4	279.4					331169 BG Łożysko
457.2	596.9	276.225	279.4	279.4					331169 Łożysko E/C500
457.2	606	381	381	381					Łożysko BT4-8125 E1/C725
457.2	596.9	276.225	279.4	279.4					BT4B 328827 ABG/HA1VA902 Łożysko
460	610	360	360	360					BT4-8111 E2/C725 Łożysko
460	610	360	360	360					Łożysko BT4B 331977 E/C725

Podstawowe wymiary				Podstawowa nośność		Oceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary				dynamicznyznyznyznyzny	statyczny	Prędkość referencyjna	Ograniczenie prędkości	Msza św	Nr łożyska
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[obr/min]	[obr/min]	[kg]	Nr łożyska
460	625	421	421	421					Łożysko BT4B 332502/HA1
475	600	368	368	368					BT4B 328913 BG/HA1C555 Łożysko
479.425	679.45	495.3	495.3	495.3					330886 B Łożysko
482.6	615.95	330.2	330.2	330.2					332096 Łożysko E/C725
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8/C725 Łożysko
482.6	615.95	330.2	330.2	330.2					BT4-8163 E81/C725 Łożysko
482.6	615.95	330.2	330.2	330.2					Łożysko BT4-8163 E8A/C725
482.6	615.95	330.2	330.2	330.2					Łożysko BT4B 328842 E1/C325
482.6	647.7	417.512	417.512	417.512					BT4B 331259 BG/HA1C325 Łożysko
489.026	634.873	320.675	320.675	320.675					331090 Łożysko E/C700
490	625	385	385	385					Łożysko BT4-8135 E/C750
500	670	400.05	387.35	387.35					Łożysko BT4-8056 G/HA1
501.65	711.2	520.7	520.7	520.7					331081 Łożysko
510	655	377	379	379					BT4-8167 E8/C775 Łożysko
510	655	377	379	379					BT4-8167 E81/C775 Łożysko
520.7	736.6	400.05	400.05	400.05					Łożysko BT4B 331243 A/HA1
530	680	440	440	440					Łożysko BT4-8043 G/HA1
540	690	400	400	400					331978 BG Łożysko
540	690	400	400	400					Łożysko BT4-8108 E/C625
558.8	736.6	322.265	322.268	322.268					331165 Łożysko
558.8	736.6	322.265	322.268	322.268					331165 AG Łożysko
558.8	736.6	455.612	457.2	457.2					Łożysko BT4-8022 G/HA1VA919
558.8	736.6	409.575	409.575	409.575					Łożysko BT4B 330993 AG/HA1
558.8	736.6	409.575	409.575	409.575					Łożysko BT4B 334080 G/HA1VA901
560	700	405	405	405					Łożysko BT4-8153 E/C775
560	920	618	618	618					Łożysko BT4B 328509/HA4
571.5	812.8	593.725	593.725	593.725					Łożysko BT4B 332666/HA1
584.2	762	396.875	401.638	401.638					331148 Łożysko
584.2	730.25	342.9	349.25	349.25					Łożysko BT4B 331189 E/C600
585.788	771.525	479.425	479.425	479.425					BT4B 328888 BG/HA1VA901 Łożysko

Podstawowe wymiary				Podstawowa nośność		Oceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary				dynamicznyznyznyznyzny	statyczny	Prędkość referencyjna	Ograniczenie prędkości	Msza św	Nr łożyska
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[obr/min]	[obr/min]	[kg]	Nr łożyska
585.788	771.525	479.425	479.425	479.425					BT4B 331093 Łożysko BG/HA1
595.312	844.55	615.95	615.95	615.95					Łożysko BT4B 331300 E/C775
603.25	857.25	622.3	622.3	622.3					331625 Łożysko
603.25	857.25	622.3	622.3	622.3					Łożysko BT4B 331625 E/C800
609.6	787.4	361.95	361.95	361.95					331175 Łożysko
609.6	787.4	361.95	361.95	361.95					331175 BG/C355 Łożysko
609.6	813.562	479.425	479.425	479.425					331925 Łożysko
609.6	787.4	361.95	361.95	361.95					Łożysko BT4B 328871 G/HA1VA901
620	800	363.5	363.5	363.5					Łożysko BT4B 328510/HA1
625	815	480	480	480					Łożysko BT4-8031 E/C800
625	815	600	600	600					Łożysko BT4-8137 G/HA1
650	1030	560	560	560					Łożysko BT4B 332827 AG/HA1
660	1070	648.002	648.002	648.002					Łożysko BT4B 332833 G/HA4
660.4	812.8	365.125	365.125	365.125					331190 Łożysko
660.4	812.8	365.125	365.125	365.125					Łożysko BT4B 331190 BG/HA1
676	910	620	620	620					Łożysko BT4B 332906/HA4
679.45	901.7	552.45	552.45	552.45					BT4B 334015 BG/HA1VA901 Łożysko
679.45	901.7	635	542.45	542.45					Łożysko BT4B 334016 AG/HA1VA901
680	930	700	700	700					Łożysko BT4B 328349/HA1
685.8	876.3	352.425	355.6	355.6					BT4B 328955 ABG/HA1VA902 Łożysko
685.8	876	352.425	355.6	355.6					Łożysko BT4B 331089 CG/HA1
708.025	930.275	565.15	565.15	565.15					Łożysko BT4-8109 E1/C800
708.025	930.275	565.15	565.15	565.15					Łożysko BT4B 332098 A/HA4
710	900	410	410	410					331351 Łożysko
710	900	410	410	410					BT4B 331351 Łożysko BG/HA1
710	900	410	410	410					Łożysko BT4B 331351 E/C775
711.2	914.4	390	390	390					Łożysko BT4-8139 G/HA1
717.55	946.15	565.15	565.15	565.15					332244 Łożysko
717.55	946.15	565.15	565.15	565.15					Łożysko BT4-8069 G/HA1VA901
730.25	1035.05	755.65	755.65	755.65					330803 Łożysko

Podstawowe wymiary				Podstawowa nośność		Oceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary				dynamicznyznyznyznyzny	statyczny	Prędkość referencyjna	Ograniczenie prędkości	Msza św	Nr łożyska
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[obr/min]	[obr/min]	[kg]	Nr łożyska
750	950	410	410	410					Łożysko BT4-8048 E/C725
750	1130	690	690	690					Łożysko BT4B 328376/HA4
785	1010	600	600	600					Łożysko BT4-8121 E/C600
825.5	1168.4	844.55	844.55	844.55					Łożysko BT4B 331066 A/HA4
863.6	1219.1	876.3	889	889					Łożysko BT4B 330742 A/HA4
863.6	1130.3	669.925	669.925	669.925					Łożysko BT4B 331123 DG/HA1
877.888	1220	844.55	844.55	844.55					Łożysko BT4B 332981/HA4
938.212	1270	825.5	825.5	825.5					330726 Łożysko
1001	1360	800	800	800					Łożysko BT4B 334031 AG/HA4
1001	1360	800	800	800					Łożysko BT4B 334031/HA4C1800
1070.001	1399.997	889.762	889.762	889.762					Łożysko BT4B 328100/HA4
1300	1720	840	840	840					Łożysko BT4-8150 G/HA4
287.5	440	330.3	284	284					Łożysko BT4B 332997 B/HA1
287.5	440	330.3	284	284					Łożysko BT4B 332997/HA1
368.294	523.875	411.162	366.712	366.712					Łożysko BT4B 334056 B/HA1
384.175	546.1	437.96	384.175	384.175					Łożysko BT4B 334048/HA1
391.071	550	428.625	384.175	384.175					Łożysko BT4B 328305/HA1
400	540	330	295	295					332297 Łożysko
400	540	295	330	330					Łożysko BT4-8050/HA1
406.445	565.201	409.575	365.125	365.125					BT4B 332813 B/HA1C425 Łożysko
415.925	590.55	479.96	419.1	419.1					Łożysko BT4B 334047/HA1
431.8	571.5	366.713	320.675	320.675					331999 Łożysko
450	595	388	352	352					Łożysko BT4-8053/HA1
482.6	647.7	436.5	401.638	401.638					Łożysko BT4-8052/HA1
555.233	761.873	692.15	536.575	536.575					Łożysko BT4B 334125/HA1
770	1040	800	650	650					Łożysko BT4B 334099/HA4
872.769	1181.1	714.375	628.65	628.65					Łożysko BT4B 332786/HA4
872.847	1181.1	714.375	628.65	628.65					Łożysko BT4B 328956/HA4

Inżynieria przyszłości ruchu

O UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG Czterorzędowe łożysko stożkowe suppliers and OEM/ODM 331138 AG Czterorzędowe łożysko stożkowe company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Więcej o nas Ukl Bearing Manufacturing Co.,Ltd

0+

lata

Doświadczenie branżowe
0+

Różnorodność modeli
0+

Liczba pracowników
0

$

Roczna wartość eksportu

Świadectwo honorowe

Wiadomości

Dlaczego łożysko walcowe NU 309 doskonale sprawdza się w konstrukcjach silników i skrzyń biegów?
04 Jun, 2026
Kluczowy wniosek: Łożysko NU 309 doskonale sprawdza się jako łożysko pływające W przypadku konstrukcji silników i przekładni, w których rozszerzalność cieplna wału jest krytycznym probleme...

CZYTAJ WIĘCEJ
Jak zainstalować pierścień Nilos 2206 AV (przewodnik krok po kroku)
28 May, 2026
Zamontować otwartą stroną skierowaną w stronę łożyska Aby poprawnie zainstalować 2206 AV Pierścień Nilosa należy ustawić tak, aby wypukła (otwarta) strona była skierowan...

CZYTAJ WIĘCEJ
Jak wybrać odpowiednie łożysko kulkowe skośne do zastosowań wymagających dużych prędkości?
21 May, 2026
Wybór optymalnego elementu tocznego do maszyn wirujących o dużej prędkości wymaga głębokiego zrozumienia warunków pracy, geometrii wewnętrznej i zarządzania temperaturą. Wśród maszyn precyzyjnych, ...

CZYTAJ WIĘCEJ
Precyzja pod ciśnieniem: kluczowe czynniki wpływające na wybór łożysk do sprzętu medycznego
14 May, 2026
W szybko rozwijającej się dziedzinie technologii medycznej nawet najmniejszy element może zadecydować o powodzeniu urządzenia ratującego życie. Wśród nich łożyska sprzętu medycznego o...

CZYTAJ WIĘCEJ
