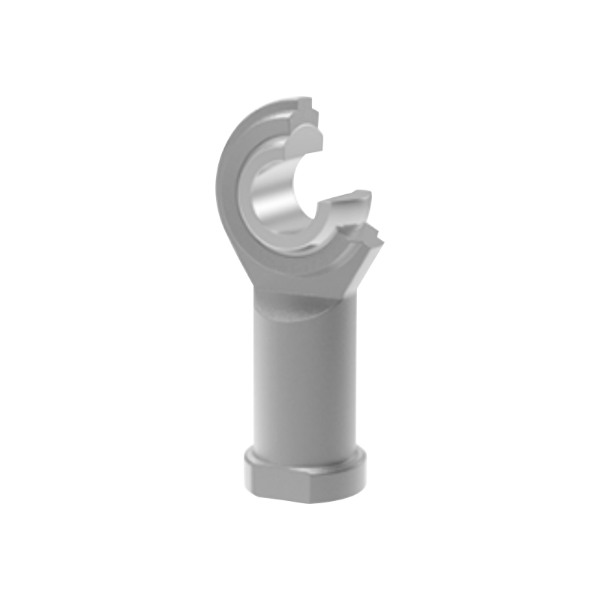

Poradnik doboru łożysk końcówek drążków SIZJ12: Dlaczego doskonale sprawdzają się w wymagających zastosowaniach

Wprowadzenie: Inżynieryjny szkielet systemów przegubowych

W konstrukcji mechanicznej niewiele elementów jest tak zwodniczo prostych, a jednocześnie niezwykle ważnych jak łożysko końcowe drążka. The Łożysko SIZJ12 reprezentuje wyrafinowaną ewolucję koncepcji łożyska ślizgowego przegubowego, zaprojektowanego specjalnie do radzenia sobie z dużymi obciążeniami statycznymi, kompensowania niewspółosiowości kątowej i wytrzymywania rygorów środowisk przemysłowych. Jego oznaczenie, SIZJ12, koduje określony standard wymiarów i gwintów, który jest zgodny z gwintami wewnętrznymi 1/2-20 UNF, co czyni go rozwiązaniem typu „drop-in” dla wielu istniejących projektów połączeń, oferując jednocześnie lepszą wydajność w porównaniu z typowymi alternatywami.

Ten przewodnik wykracza poza specyfikacje katalogowe, aby zbadać uzasadnienie techniczne stojące za wyborem SIZJ12. Analizujemy jego nośność statyczną 28 kN, konsekwencje styku ślizgowego stal-stal oraz względy praktyczne, które odróżniają go od wariantów takich jak SILZJ12 z gwintem lewoskrętnym. Dla inżynierów projektantów i specjalistów ds. konserwacji zrozumienie tych niuansów jest niezbędne do optymalizacji żywotności i niezawodności systemu w zastosowaniach, od połączeń sprzętu budowlanego po ramiona automatyki o dużej liczbie cykli.

Podstawowe dane techniczne: Dekodowanie wymiarów łożysk SIZJ12 i nośności

SIZJ12 to trzpień o wymiarach metrycznych z gwintem imperialnym, będący wyborem hybrydowym, który często pojawia się w maszynach pochodzących z całego świata. Poniższa tabela podsumowuje kluczowe cechy fizyczne i wydajnościowe, które stanowią podstawę każdego procesu wyboru inżyniera. Specyfikacje te bezpośrednio wpływają na przydatność łożyska do określonych ścieżek obciążenia, ograniczeń koperty i okresów międzyobsługowych.

Nośność statyczna wynosząca 28 kN jest szczególnie godna uwagi w przypadku wymagających zastosowań. Liczba ta nie jest jedynie teoretycznym maksimum, ale potwierdzoną wartością, która wskazuje, że łożysko może wytrzymać stałe, nieobrotowe obciążenie bez trwałego odkształcenia bieżni lub kulki. W maszynach budowlanych, gdzie połączenia łyżek i nogi stabilizatorów poddawane są szczytowym obciążeniom podczas trzymania statycznego, margines ten staje się wyróżnikiem niezawodności. Styk ślizgowy stal-stal w połączeniu z korpusem pokrytym fosforanem i chromowaną kulką zapewnia, że ​​SIZJ12 pozostaje sprawny nawet w zapylonym lub lekko korozyjnym środowisku, pod warunkiem regularnego smarowania.

Projektowanie zorientowane na aplikację: dlaczego SIZJ12 wyróżnia się

Wykonanie Łożysko SIZJ12 w wymagających zastosowaniach wynika z połączenia doboru materiału, tolerancji geometrycznych i nieodłącznych właściwości łożysk ślizgowych przegubowych. W przeciwieństwie do łożysk tocznych, które wymagają precyzyjnego ustawienia, aby uniknąć efektu Brinella, sferyczny pierścień wewnętrzny i kulka SIZJ12 kompensują niewspółosiowość kątową, zmniejszając potrzebę stosowania ultraprecyzyjnych konstrukcji montażowych. Ta tolerancja upraszcza montaż i zmniejsza koszty produkcji, co jest znaczącą zaletą w urządzeniach produkcyjnych na dużą skalę.

Co więcej, gwint wewnętrzny 1/2-20 UNF zapewnia kompatybilność z szeroką gamą standardowych końcówek drążków i elementów regulacyjnych. Drobna podziałka pozwala na precyzyjną regulację długości, co ma kluczowe znaczenie w automatyce i maszynach pakujących, gdzie dokładność pozycjonowania bezpośrednio wpływa na czas cykli i jakość produktu. w łożyska dla przemysłu opakowaniowego tam, gdzie liczy się duża prędkość, przerywany ruch i czystość, solidna konstrukcja SIZJ12 i łatwość ponownego smarowania pomagają utrzymać dyspozycyjność i ograniczyć nieplanowaną konserwację.

• Maszyny budowlane: Ramiona koparki, połączenia spycharek, wsporniki wysięgnika dźwigu – tam, gdzie dominują obciążenia udarowe i pył.
• Przemysł opakowaniowy: Maszyny do formowania, napełniania i zamykania, maszyny do składania kartonów, przenośniki przełączające – gdzie szybkość i precyzja są najważniejsze.
• Sprzęt automatyki: Ramiona robotów, jednostki typu pick-and-place, połączenia siłowników liniowych – tam, gdzie nieodłącznym elementem jest niewspółosiowość i cykliczne obciążenie.

Analiza porównawcza: Gwint lewy SIZJ12 vs SILZJ12

Częstym dylematem wyboru jest wybór pomiędzy SIZJ12 a jego odpowiednikiem z gwintem lewoskrętnym, SILZJ12. Chociaż oba łożyska mają identyczne specyfikacje średnicy otworu, średnicy zewnętrznej, szerokości i nośności, orientacja gwintu narzuca ich zastosowanie w zespołach ściągaczy lub połączeń pchająco-ciągnących. Poniższa tabela przedstawia najważniejsze różnice ułatwiające wybór.

Projektując połączenie z przeciwległymi gwintami, kombinacja SIZJ12 i SILZJ12 umożliwia precyzyjną regulację długości poprzez proste obracanie korbowodu. Jest to szczególnie przydatne w układach napinających maszyny pakujące i układy kierownicze maszyn rolniczych. Wybór ostatecznie zależy od układu mechanicznego i kierunku momentu obrotowego przyłożonego podczas regulacji; jednakże oba łożyska oferują identyczną wydajność przy obciążeniu, co gwarantuje, że elastyczność konstrukcji nie odbywa się kosztem wytrzymałości mechanicznej.

Wydajność w ekstremalnych warunkach: wysoka temperatura i trudne warunki

Jedno z najczęstszych zapytań dotyczących SIZJ12 dotyczy jego przydatności do łożysko końcówki drążka do zastosowań wysokotemperaturowych . Chociaż standardowa konstrukcja typu stal na stali zapewnia wyraźną przewagę nad łożyskami z wykładziną polimerową w podwyższonych temperaturach (zwykle do 150°C w sposób ciągły, z chwilowymi szczytami do 200°C), właściwe smarowanie jest czynnikiem krytycznym. Podstawowy korpus ze stali węglowej i kulka ze stali hartowanej zachowują swoje właściwości mechaniczne w tym zakresie temperatur, podczas gdy wkładki PTFE zaczną ulegać degradacji.

W praktyce SIZJ12 zastosowano w piecach przemysłowych, połączeniach wytwórni asfaltu i drążkach sterujących mocowania silnika, gdzie temperatura otoczenia zwykle przekracza 100°C. Użytkownicy zgłaszają, że w przypadku smarów wysokotemperaturowych (takich jak te na bazie perfluoropolieteru lub węglowodorów syntetycznych) łożysko zachowuje swoje właściwości użytkowe i nośność. Jednakże regularne smarowanie nie podlega negocjacjom, ponieważ rozszerzanie się elementów stalowych w podwyższonych temperaturach może zmniejszyć luz wewnętrzny, potencjalnie prowadząc do zwiększonego tarcia w przypadku niewystarczającego smarowania.

Najlepsze praktyki dotyczące instalacji i konserwacji

Właściwy montaż ma fundamentalne znaczenie dla wykorzystania pełnego potencjału łożyska SIZJ12. Poniższa lista kontrolna przedstawia najważniejsze kroki pozwalające uniknąć typowych awarii, szczególnie w środowiskach o wysokich wibracjach łożysko końcowe drążka automatyki i zastosowań w sprzęcie budowlanym.

• Przygotowanie wątku: Dokładnie wyczyść gwinty 1/2-20 UNF i nałóż średnio mocny środek do zabezpieczania gwintów, jeśli połączenie jest narażone na wibracje. Upewnij się, że pręt współpracujący ma fazę, aby uniknąć gwintowania krzyżowego.
• Kontrola wyrównania: Chociaż SIZJ12 toleruje niewspółosiowość ±8°, nie przekraczaj tego kąta w warunkach statycznych lub dynamicznych, aby zapobiec obciążeniu krawędzi i przedwczesnemu zużyciu.
• Smarowanie: Przed montażem wstrzyknij wysokiej jakości smar EP (do ekstremalnych ciśnień) przez smarowniczkę. Obracaj kulkę, aby równomiernie rozprowadzić smar na powierzchniach ślizgowych.
• Zastosowanie momentu obrotowego: Podczas dokręcania przeciwnakrętki nie dokręcaj zbyt mocno. Użyj klucza dynamometrycznego, aby zastosować wartość zalecaną przez producenta (zwykle 12–15 N·m dla gwintów 1/2–20 UNF), aby uniknąć zdarcia gwintu lub odkształcenia obudowy łożyska.

Częstotliwości konserwacji należy dostosować w oparciu o operacyjne cykle pracy. W przypadku ciągłej pracy w zapylonym lub bardzo wilgotnym środowisku zaleca się cotygodniowe smarowanie. Monitorowanie ruchu łożyska pod kątem chropowatości lub zwiększonego luzu może sygnalizować początek zużycia, umożliwiając proaktywną wymianę, zanim nastąpi katastrofalna awaria.

Często zadawane pytania (FAQ)

Przegląd wizualny: Konstrukcja łożyska SIZJ12 i ścieżka obciążenia

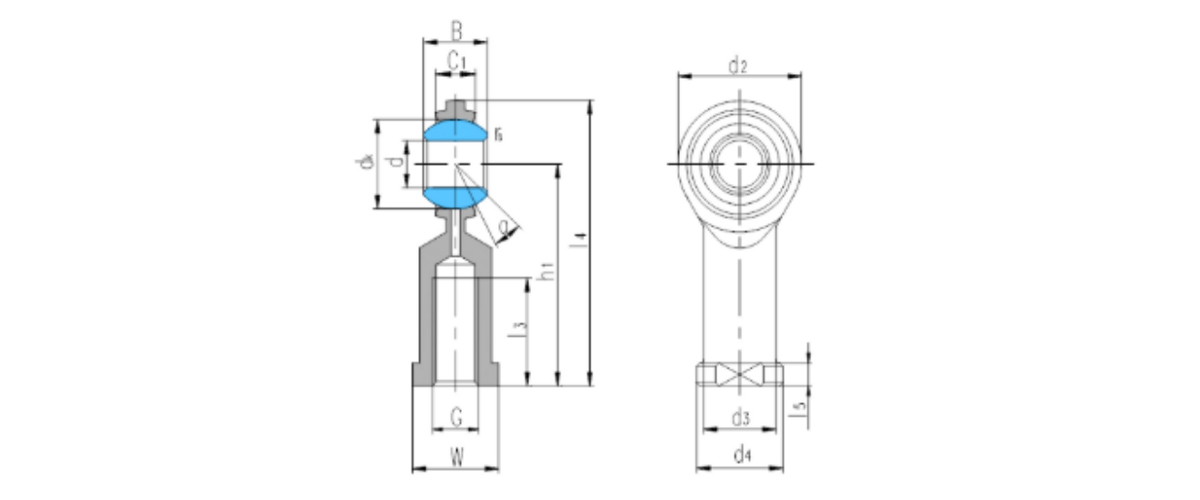

Poniższa ilustracja SVG przedstawia przekrój łożyska końca drążka SIZJ12, podkreślając jego główne elementy i ścieżkę przenoszenia obciążenia przez sferyczną powierzchnię styku. Konstrukcja podkreśla solidną strefę styku stal ze stalą oraz konfigurację gwintu wewnętrznego, która integruje się ze standardowymi połączeniami.
