Łożyska stożkowe krzyżowe stanowią znaczący postęp w inżynierii mechanicznej, oferując niespotykaną precyzję i możliwości przenoszenia obciążeń w wymagających zastosowaniach przemysłowych. Te wyrafinowane komponenty łączą zalety zarówno łożysk krzyżowych, jak i konstrukcji stożkowych, tworząc rozwiązanie spełniające złożone wymagania nowoczesnych maszyn.
Podstawowy apel łożyska stożkowe polega na ich zdolności do jednoczesnego przenoszenia połączonych obciążeń promieniowych i osiowych, przy jednoczesnym zachowaniu wyjątkowej dokładności obrotowej. Gdy zasady te zostaną zintegrowane z konfiguracją krzyżową, w rezultacie powstanie system łożysk zdolny wytrzymać ekstremalne obciążenia, zachowując jednocześnie wąskie tolerancje niezbędne w precyzyjnych zastosowaniach obrotowych.
Branże, od produkcji półprzewodników po montaż komponentów lotniczych, w coraz większym stopniu polegają na tych łożyskach, aby zapewnić jakość produktów i niezawodność sprzętu. Precyzyjne specyfikacje łożysk stożkowych krzyżowych czynią je niezbędnymi w zastosowaniach, w których nawet mikroskopijna niewspółosiowość może pogorszyć wydajność operacyjną lub jakość produktu.
Łożysko stożkowe krzyżowe składa się z czterech głównych elementów pracujących w skoordynowanej harmonii: bieżni zewnętrznej, bieżni wewnętrznej, rolek stożkowych i zespołu koszyka. Każdy element został zaprojektowany z niezwykłą precyzją, aby zapewnić optymalny rozkład obciążenia i minimalne tarcie.
Zewnętrzna bieżnia ma precyzyjnie nachyloną powierzchnię, która odpowiada kątowi zbieżności rolek, zwykle w zakresie od 10 do 25 stopni, w zależności od wymagań zastosowania. Taka geometria umożliwia łożysku przejmowanie obciążeń zbliżających się do osi obrotu, co odróżnia je od tradycyjnych konstrukcji walcowych.
Geometria bieżni wewnętrznej odzwierciedla konfigurację bieżni zewnętrznej, ale często jest włączana w ujednoliconą strukturę obudowy. Taka konstrukcja zmniejsza liczbę oddzielnych komponentów wymagających wyrównania, upraszczając w ten sposób instalację, jednocześnie zwiększając niezawodność systemu.
Same rolki stożkowe stanowią kluczową innowację w konstrukcji łożysk. W przeciwieństwie do rolek cylindrycznych, które równomiernie rozkładają obciążenie na całej długości, rolki stożkowe koncentrują obciążenie w kontrolowany sposób, co maksymalizuje efektywność naprężeń kontaktowych.
Kąt zbieżności poszczególnych rolek zazwyczaj mieści się w zakresie od 10 do 25 stopni i jest starannie dobierany w oparciu o konkretny profil obciążenia oczekiwany podczas pracy. Płytszy kąt stożka zapewnia lepszą nośność promieniową, natomiast bardziej strome kąty zwiększają zdolność przenoszenia obciążeń osiowych.
| Kąt stożka | Nośność promieniowa | Nośność osiowa | Typowe zastosowanie |
|---|---|---|---|
| 10 stopni | Bardzo wysoki | Umiarkowane | Pionowy wspornik wrzeciona |
| 15 stopni | Wysoka | Wysoka | Zrównoważone wsparcie obciążenia |
| 20 stopni | Umiarkowane | Bardzo wysoki | Obciążenie z przewagą ciągu |
W konfiguracji ze stożkowym skrzyżowaniem wiele pierścieni łożyskowych jest rozmieszczonych w taki sposób, że osie stożkowych rolek krzyżują się we wspólnym punkcie. Ten geometryczny układ zapewnia kilka kluczowych zalet w porównaniu z tradycyjnymi konstrukcjami łożysk piętrowych.

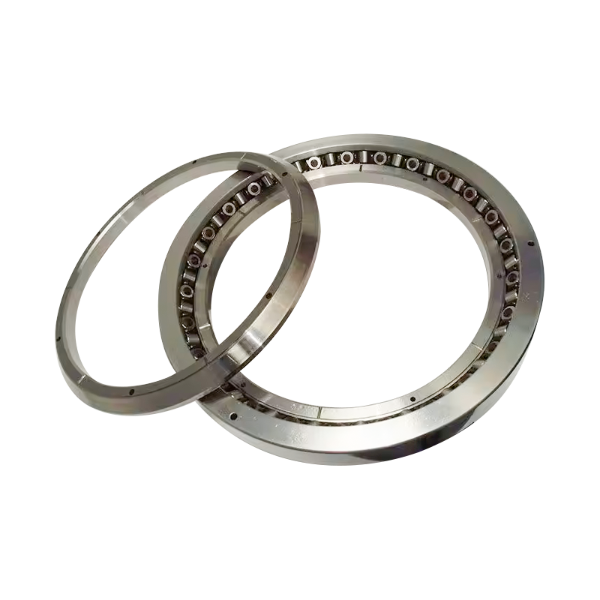

The Łożysko XRT060-NT reprezentuje powszechnie przyjęty standard w kategorii łożysk stożkowych krzyżowych, oferujący zrównoważone połączenie wydajności rozmiarowej i nośności. Zrozumienie jego parametrów wymiarowych jest niezbędne do prawidłowego doboru i integracji z systemami precyzyjnymi.
Nośność dynamiczna wynosząca 42 500 Newtonów wskazuje maksymalne obciążenie łożyska, które pozwala na teoretyczną trwałość eksploatacyjną wynoszącą 1 milion obrotów. Metryka ta okazuje się szczególnie istotna przy przewidywaniu trwałości łożysk w typowych warunkach pracy.
Nośność statyczna wynosząca 67 000 Newtonów określa próg obciążenia, powyżej którego prawdopodobne staje się trwałe odkształcenie elementów łożyska. Wartość ta staje się krytyczna podczas sekwencji rozruchowych, nagłych zmian obciążenia lub hamowania awaryjnego, gdy nie występują warunki dynamiczne.
Łożysko XRT060-NT jest dostępne w wielu klasach precyzji, przy czym klasy P4 i P2 reprezentują najczęstsze selekcje przemysłowe. Precyzja P4 zapewnia doskonałą wydajność w standardowych zastosowaniach przemysłowych, podczas gdy gatunek P2 zapewnia zwiększoną dokładność wymaganą w operacjach szlifowania, produkcji urządzeń medycznych i sprzęcie do przetwarzania półprzewodników.
Precyzyjny wybór gatunku bezpośrednio wpływa na dokładność obrotową i dopuszczalne tolerancje bicia. Gatunek P4 zazwyczaj utrzymuje bicie promieniowe w granicach 0,005 milimetra, podczas gdy gatunek P2 zmniejsza tę tolerancję do około 0,002 milimetra.
W środowiskach obrabiarek sterowanych numerycznie, skrzyżowane łożysko stożkowe systemy umożliwiają precyzyjne etapy pozycjonowania w celu osiągnięcia powtarzalności pozycjonowania niezbędnej do produkcji wysokiej jakości. Zastosowania ze stołami CNC poddają łożyska złożonym, wielokierunkowym obciążeniom, w tym pionowemu rozkładowi ciężaru, poziomym siłom skrawania i momentom obrotowym wynikającym z niewyważenia wrzeciona.
Konfiguracja o przekroju stożkowym jest idealna do tych zastosowań, ponieważ przyjmuje jednoczesne obciążenia promieniowe i osiowe z jednego kompaktowego urządzenia. Możliwość ta eliminuje potrzebę stosowania ułożonych warstwowo łożysk, które zajmowałyby dodatkową przestrzeń pionową lub pogarszały sztywność konstrukcji.
Zastosowania robotów przemysłowych stanowią jeden z najbardziej wymagających przypadków użycia łożysk w nowoczesnej produkcji. Łożyska obrotowe robota muszą utrzymać łączny ciężar zespołów efektorów końcowych, zmieniaczy narzędzi i elementów obrabianych, zachowując jednocześnie precyzyjną dokładność pozycjonowania kątowego przez miliony cykli operacyjnych.
Typowe zastosowanie obrotowe robota przemysłowego może narazić łożysko na obciążenia promieniowe przekraczające 50 000 Newtonów w połączeniu z obciążeniami osiowymi sięgającymi 30 000 Newtonów, wywieranymi jednocześnie podczas ruchu wieloosiowego. Konstrukcje o skrzyżowanych stożkach radzą sobie z tymi złożonymi wzorami obciążeń skuteczniej niż tradycyjne alternatywy, co skutkuje dłuższą żywotnością łożysk i lepszą powtarzalnością położenia.
Systemy obrazowania medycznego, takie jak skanery tomografii komputerowej i sprzęt do obrazowania metodą rezonansu magnetycznego, wykorzystują precyzyjne łożyska w mechanizmach obrotu suwnicy. Zastosowania te wymagają wyjątkowej płynności obrotu, minimalnych wahań bicia i niezawodnego działania w długich okresach międzyoperacyjnych bez konserwacji.
Charakterystyka stabilności skrzyżowanych łożysk stożkowych okazuje się kluczowa dla jakości obrazowania, ponieważ każde ugięcie łożyska przekłada się bezpośrednio na artefakty obrazu, które pogarszają dokładność diagnostyczną. Szpitale i placówki medyczne polegają na niezawodnym działaniu łożysk, aby zminimalizować przestoje sprzętu i dotrzymać harmonogramów usług.
Urządzenia do obsługi płytek, maszyny do litografii i przyrządy do precyzyjnej metrologii opierają się na skrzyżowanych łożyskach stożkowych ze względu na ich wyjątkową obciążalność momentową i dokładność obrotową. Zastosowania te często działają w komorach o kontrolowanym środowisku, gdzie stabilność temperatury ma kluczowe znaczenie, a tradycyjne metody smarowania okazują się niewystarczające.
Precyzyjne specyfikacje łożysk stożkowych krzyżowych zapewniają, że sprzęt może zachować dokładność pozycjonowania poniżej mikrona w długich seriach produkcyjnych, bezpośrednio wpływając na wydajność produkcji i wskaźniki jakości produktu.
Rozróżnienie pomiędzy konstrukcjami łożysk stożkowych krzyżowych i skrzyżowanych łożysk walcowych znacząco wpływa na decyzje dotyczące wyboru łożysk. Obie konfiguracje oferują zalety układu krzyżowego, ale ich charakterystyka rozkładu obciążenia znacznie się różni.
| Aspekt wydajności | Skrzyżowane, stożkowe | Skrzyżowany cylindryczny |
|---|---|---|
| Nośność osiowa | Znakomicie | Ograniczona |
| Obsługa obciążenia momentowego | Doskonały | Dobrze |
| Nośność promieniowa | Wysoka | Bardzo wysoki |
| Zakres temperatury roboczej | -40 do 120°C | -40 do 100°C |
| Wstępnie załaduj złożoność regulacji | Umiarkowane | Proste |
| Koszt na jednostkę | Umiarkowane | Niższy |
Cylindryczne konstrukcje rolek koncentrują obciążenie na całej długości rolki, tworząc kontakt liniowy, który równomiernie rozkłada siły. Ta geometria zapewnia maksymalną sztywność promieniową na jednostkę wielkości, dzięki czemu konfiguracje cylindryczne są idealne do zastosowań zdominowanych przez obciążenie czysto promieniowe.
Konfiguracje rolek stożkowych tworzą wzorce styku punktowego, które koncentrują obciążenie na końcach rolek, a następnie rozkładają to obciążenie poprzez geometrię stożkową w kierunku środka łożyska. Układ ten poświęca pewną nośność promieniową, aby uzyskać doskonałą charakterystykę przenoszenia obciążeń osiowych i momentowych.
Inżynierowie powinni wybierać konfiguracje ze stożkiem krzyżowym, gdy zastosowania obejmują znaczące komponenty osiowe, obciążenia wspornikowe lub złożone wielokierunkowe wzorce obciążeń. Konstrukcje o przekroju cylindrycznym okazują się bardziej ekonomiczne, gdy dominuje obciążenie promieniowe, a elementy osiowe pozostają minimalne.
Napięcie wstępne oznacza dokładnie kontrolowaną siłę ściskającą przyłożoną do elementów łożyska przed obciążeniem operacyjnym. Technika ta eliminuje luz wewnętrzny i zapewnia przewidywalny rozkład obciążenia, który zwiększa sztywność, zmniejsza hałas i poprawia płynność obrotu.
W układach łożysk stożkowych krzyżowych regulacja napięcia wstępnego bezpośrednio wpływa na kilka krytycznych parametrów użytkowych, w tym sztywność promieniową, bicie osiowe, stabilność termiczną i generowanie hałasu. Osiągnięcie optymalnego napięcia wstępnego wymaga zrównoważenia sprzecznych celów: wystarczającego napięcia wstępnego, aby zapewnić precyzję i sztywność, ale nie na tyle, aby trwałość łożyska została zagrożona przez nadmierne naprężenia wewnętrzne.
Specyfikacja łożyska XRT060-NT sugeruje zakres napięcia wstępnego od 500 do 2000 Newtonów, w zależności od wymagań zastosowania. Zastosowania konserwatywne wymagające minimalnego hałasu mogą wykorzystywać napięcie wstępne o wartości 500 Newtonów, podczas gdy zastosowania w obrabiarkach precyzyjnych mogą wykorzystywać siły o wartości od 1500 do 2000 Newtonów.
Nadmierne napięcie wstępne przyspiesza zużycie łożyska w wyniku zmęczenia materiału wywołanego naprężeniami. Doświadczenie branżowe sugeruje, że wartości napięcia wstępnego przekraczające 50 procent obciążenia dynamicznego należy stosować wyłącznie w zastosowaniach, w których redukcja hałasu lub zwiększenie sztywności uzasadnia zmniejszenie trwałości łożyska.
Proces doboru łożyska rozpoczyna się od kompleksowej analizy warunków obciążenia aplikacji. Inżynierowie muszą określić ilościowo siły promieniowe, siły osiowe, obciążenia momentowe i zmiany dynamiczne w całej obwiedni operacyjnej.
Analiza obciążenia powinna uwzględniać obciążenia szczytowe, średnie i cykliczne wzorce obciążeń. W obrabiarce może występować ciągłe obciążenie promieniowe o wartości 20 000 Newtonów, a okazjonalne siły szczytowe osiągają 45 000 Newtonów podczas sekwencji szybkiego zwalniania.
Wybór gatunku precyzji zależy od wymagań dotyczących dokładności obrotowej określonych w aplikacji. Wrzeciona szlifierskie, sprzęt do obrazowania medycznego i narzędzia do produkcji półprzewodników wymagają wydajności klasy P2, podczas gdy standardowe maszyny przemysłowe często działają odpowiednio w klasie P4.
Gatunki o wyższej precyzji zapewniają wyższą cenę, ale zapewniają doskonałą dokładność, która może okazać się niezbędna do utrzymania jakości produktu lub wydajności sprzętu we wrażliwych zastosowaniach.
Wybór strategii napięcia wstępnego wymaga redukcji szumów równoważenia, zwiększenia sztywności i uwzględnienia trwałości łożyska. Zastosowania, w których priorytetem jest płynna praca i dokładność pozycjonowania, zazwyczaj wykorzystują strategie wstępnego naprężania sprężyn, które utrzymują stałą siłę przez cały okres eksploatacji łożyska.
Standardowe materiały łożyskowe sprawdzają się odpowiednio w typowych temperaturach przemysłowych w zakresie od minus 40 do 100 stopni Celsjusza. Zastosowania wymagające rozszerzonych zakresów temperatur lub środowisk korozyjnych mogą wymagać doboru specjalnych materiałów, w tym elementów ceramicznych lub ze stali nierdzewnej.
Ostateczny wybór łożyska wymaga analizy kosztów i korzyści, porównującej koszty łożyska z oczekiwanymi okresami międzyobsługowymi, wymaganiami konserwacyjnymi i wartością ograniczającą ryzyko. Łożysko stanowiące 5 procent całkowitego kosztu sprzętu może uzasadniać specyfikacje klasy premium, jeśli eliminuje przestoje wpływające na operacje produkcyjne o wysokiej wartości.
Pomyślny montaż łożyska rozpoczyna się od starannego przygotowania powierzchni. Powierzchnie montażowe należy oczyścić w celu usunięcia wszelkich zanieczyszczeń, a elementy łożyskowe należy przed montażem sprawdzić pod kątem uszkodzeń transportowych lub usterek.
Po ustawieniu łożysk należy ostrożnie zastosować napięcie wstępne przy użyciu skalibrowanego sprzętu. Systemy napięcia wstępnego sprężyn należy sprawdzić pod kątem dostarczania określonych sił poprzez pomiary obciążenia przed rozpoczęciem pracy.
Regulacja napięcia wstępnego na podstawie podkładek wymaga dokładnego obliczenia grubości stosu podkładek, aby osiągnąć docelowe wartości napięcia wstępnego. Dla każdego rozmiaru i konfiguracji łożyska obowiązują inne wymagania dotyczące odstępów, które należy obliczyć indywidualnie.
Nowe instalacje łożyskowe korzystają z okresu stopniowego dogniatania, podczas którego obciążenia stopniowo rosną, zanim osiągną pełny poziom operacyjny. Takie podejście pozwala elementom łożyska ustawić się w optymalnych pozycjach i równomiernie rozłożyć początkowe zużycie na elementy toczne.
Okresy nagniatania zwykle trwają od 8 do 24 godzin, w zależności od intensywności zastosowania. Podczas nagniatania operatorzy powinni monitorować temperaturę łożysk, hałas i sygnatury wibracji, aby zidentyfikować potencjalne problemy z montażem przed rozpoczęciem pracy przy pełnym obciążeniu.
Regularne monitorowanie stanu wydłuża żywotność łożysk i zapobiega katastrofalnym awariom. Analiza wibracji, śledzenie trendów temperatury i monitorowanie akustyczne zapewniają wczesne ostrzeganie o degradacji łożyska.
W łożyskach stożkowych krzyżowych wykorzystuje się wiele zestawów rolek stożkowych rozmieszczonych pod kątem skrzyżowania, tworząc jednolity zespół łożysk zdolny do przenoszenia znacznych obciążeń z dowolnego kierunku promieniowego lub osiowego. Tradycyjne łożyska skośne zazwyczaj wykorzystują elementy toczne kulkowe i mogą przyjmować obciążenia jedynie w ograniczonych zakresach kątowych. Skrzyżowane, stożkowe konstrukcje rozkładają obciążenia bardziej równomiernie i zapewniają doskonałą nośność momentową przy bardziej kompaktowych obudowach.
Niewystarczające napięcie wstępne powoduje powstanie luzu wewnętrznego łożyska, co pozwala elementom tocznym na zmianę położenia podczas zmian obciążenia, powodując wyraźne klikanie lub generowanie hałasu. Optymalne napięcie wstępne eliminuje ten luz, zachowując jednocześnie kontrolowany kontakt elementów tocznych, co zapewnia płynną i cichą pracę. Jednakże nadmierne napięcie wstępne generuje ciepło wywołane tarciem i przyspiesza zużycie łożyska, ostatecznie powodując zwiększony hałas w miarę rozwoju zmęczenia materiału.
Żywotność łożyska zależy zasadniczo od obciążeń aplikacyjnych, wielkości napięcia wstępnego, temperatury roboczej i jakości smarowania. W warunkach umiarkowanego obciążenia i odpowiedniej konserwacji, łożyska stożkowe krzyżowe zwykle osiągają czas pracy od 50 000 do 200 000 godzin. Zastosowania wymagające dużego obciążenia mogą skrócić ten okres do 10 000–50 000 godzin, natomiast starannie zarządzane aplikacje przy niewielkim obciążeniu mogą wydłużyć żywotność ponad 300 000 godzin.
Zastosowania w orientacji pionowej wymagają zmodyfikowanych strategii napięcia wstępnego, ponieważ grawitacja w sposób ciągły wywiera obciążenie na elementy łożyska. Wstępne napięcie ciężaru staje się niepraktyczne, a projektanci zazwyczaj stosują systemy wstępnego napięcia sprężyn, które utrzymują stałą siłę niezależnie od efektów grawitacyjnych. Rozszerzalność cieplna musi być również szczegółowo rozważona w zastosowaniach pionowych, aby zapobiec nadmiernemu obciążeniu łożyska podczas zmian temperatury.
Nieodpowiednie napięcie wstępne powoduje nadmierny luz wewnętrzny, co prowadzi do generowania hałasu, zwiększonego bicia i zmniejszonej sztywności. Nadmierne napięcie wstępne przyspiesza zmęczenie elementów tocznych i może powodować odpryskiwanie bieżni w ciągu zaledwie kilku godzin pracy. Procedury instalacyjne powinny zawsze być dokładnie zgodne ze specyfikacjami producenta, a pomiary weryfikacyjne powinny potwierdzać wielkość napięcia wstępnego przed uruchomieniem sprzętu.
Standardowe łożyska stożkowe krzyżowe działają niezawodnie w temperaturach od minus 40 do 120 stopni Celsjusza, w zależności od właściwości środka smarnego. Zastosowania w wydłużonych temperaturach wymagają specjalnych materiałów i smarów. Łożyska wysokotemperaturowe mogą wykorzystywać ceramiczne elementy toczne w połączeniu z syntetycznymi smarami przystosowanymi do pracy w temperaturach od 150 do 200 stopni. Zastosowania niskotemperaturowe wymagają specjalistycznych smarów, które utrzymują płynność w ekstremalnie niskich temperaturach.
Monitorowanie stanu łożysk wykorzystuje wiele technik uzupełniających, w tym analizę drgań w celu wykrycia defektów powierzchni elementów tocznych, monitorowanie temperatury w celu identyfikacji wzrostu tarcia, wykrywanie emisji akustycznej w celu wykrywania rozpoczynających się pęknięć oraz analizę oleju w smarowanych układach w celu identyfikacji wytwarzania cząstek zużywających się. Ustalenie sygnatur podstawowych podczas normalnej pracy umożliwia wykrycie subtelnych wzorców degradacji, zanim awaria łożyska stanie się nieunikniona.
Cząsteczki zanieczyszczające dostające się do zespołów łożysk działają jak środki ścierne, które przyspieszają zużycie powierzchni bieżni i radykalnie skracają żywotność łożyska. Badania laboratoryjne wykazują, że zanieczyszczenie cząstkami może skrócić trwałość łożyska o 50 procent lub więcej. Właściwe uszczelnienie, czyste środowisko montażu i regularna konserwacja zapobiegająca przedostawaniu się kurzu, wilgoci lub innych zanieczyszczeń mają kluczowe znaczenie dla zachowania wydajności łożyska.
Wybór metody smarowania zależy od prędkości roboczych, temperatur i ograniczeń środowiskowych. Smarowanie smarem zapewnia prostotę i wymaga minimalnej konserwacji, odpowiednie do zastosowań przy umiarkowanych prędkościach. Smarowanie olejem umożliwia doskonałe odprowadzanie ciepła podczas operacji z dużą prędkością i ułatwia kontrolę zanieczyszczeń poprzez systemy filtracji. W niektórych zastosowaniach stosuje się smarowanie olejowo-powietrzne, łączące wydajność dostarczania oleju z minimalnym zużyciem płynu.
Gdy w elementach łożyska wystąpią odpryski, pęknięcia lub znaczne zużycie, naprawa nie okaże się ani praktyczna, ani ekonomiczna. Łożyska toczne są projektowane jako układy uszczelnione, a wymiana podzespołów wewnętrznych byłaby zbyt kosztowna. Standardowa praktyka branżowa obejmuje całkowitą wymianę łożyska po wykryciu awarii. Konserwacja zapobiegawcza i monitorowanie stanu stanowią najbardziej opłacalne podejście do zarządzania niezawodnością łożysk i unikania nieoczekiwanych przestojów sprzętu.
