W jaki sposób łożysko końcówki drążka SIZJ12 przewyższa alternatywy w środowiskach o dużym obciążeniu i wysokiej temperaturze?
Wprowadzenie: Wyzwania inżynieryjne związane z połączeniami przegubowymi
W świecie połączeń mechanicznych skromne łożysko końcówki drążka — często określane jako sferyczne łożysko ślizgowe — jest niedocenionym bohaterem, który umożliwia kontrolowany ruch przy jednoczesnym kompensowaniu niewspółosiowości. Jednak nie wszystkie końcówki drążków są sobie równe. Gdy aplikacja wymaga wyjątkowej nośności, stabilności termicznej i niezawodności, wybór konkretnego modelu staje się krytyczny. The Łożysko SIZJ12 to wyróżniająca się opcja w kategorii końcówek drążków serii calowej. W tym przewodniku szczegółowo wyjaśniono, dlaczego ten konkretny model, ze swoimi ślizgowymi powierzchniami stykowymi typu stal o stal i solidną konstrukcją ze stali węglowej, jest preferowanym wyborem dla inżynierów pracujących w ekstremalnych warunkach w takich sektorach, jak maszyny budowlane, opakowania i automatyka przemysłowa.

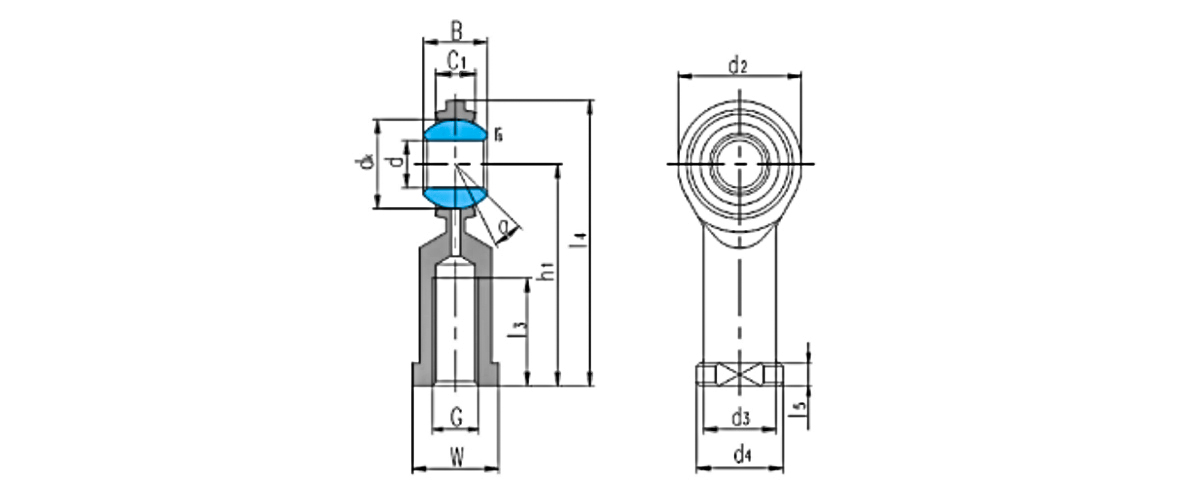

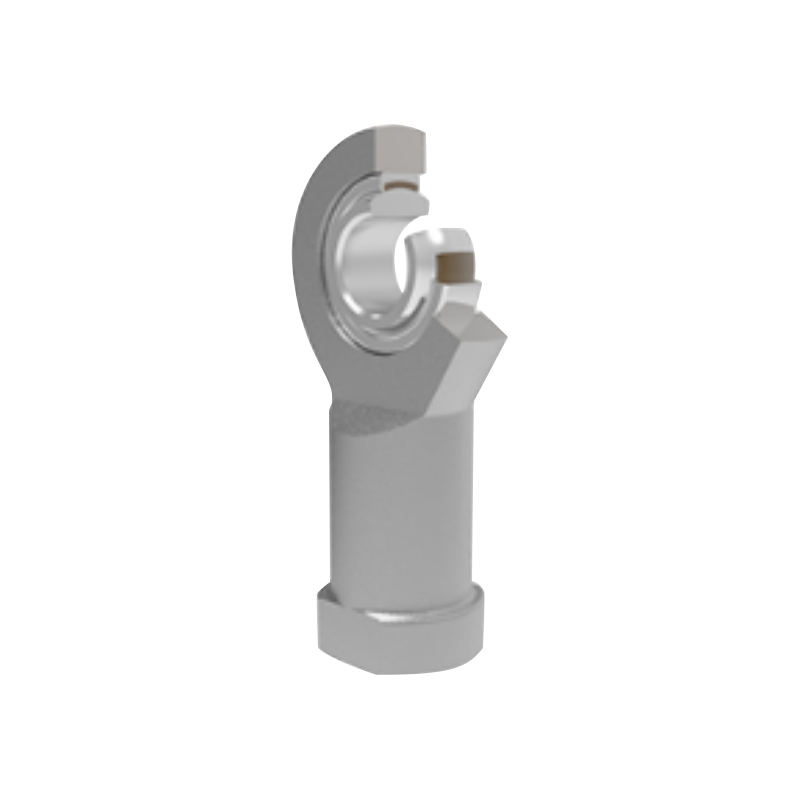

Definiowanie SIZJ12: Podstawowe specyfikacje i wymiary
Przed zbadaniem zalet tego łożyska istotne jest zrozumienie parametrów fizycznych i mechanicznych, które definiują to łożysko. SIZJ12 to końcówka drążka z gwintem wewnętrznym, co odróżnia ją od wariantów z gwintem zewnętrznym i określa sposób jej integracji z zespołem. Posiada gwint 1/2-20 UNF, dzięki czemu jest kompatybilny ze standardowymi elementami złącznymi imperialnymi. Konstrukcja typu stal na stali, w której zarówno kulka, jak i bieżnia są wykonane z hartowanej stali węglowej, zapewnia unikalne połączenie dużej nośności i odporności na zużycie. Poniżej znajduje się szczegółowe zestawienie jego krytycznych wymiarów i wartości znamionowych.
| Parametr | Wartość (cale / mm) | Klasa tolerancji |
| Średnica otworu (d) | 0,5000 cala (12,700 mm) | ISO 286 H7 |
| Średnica zewnętrzna (D) | 1,1875 cala (30,163 mm) | ISO 286 h6 |
| Szerokość pierścienia wewnętrznego (B) | 0,6250 cala (15,875 mm) | - |
| Szerokość pierścienia zewnętrznego (C) | 0,4375 cala (11,113 mm) | - |
| Wątek (żeński) | 1/2-20 UNF | UNF2B |
Nośność dynamiczna wynosząca 28 kN wyznacza wysoki poziom referencyjny dla tej klasy wielkości, a nośność statyczna jest równie imponująca. Dane te potwierdzają, że SIZJ12 to nie tylko element pasywny, ale element konstrukcyjny zdolny wytrzymać znaczne siły w wymagających systemach sterowania ruchem.
Nośność i wytrzymałość mechaniczna: wartość wzorcowa 28 kN
The Nośność SIZJ12 28 kN nie jest liczbą dowolną; jest to wynik skrupulatnych obliczeń inżynierskich, które uwzględniają geometrię łożyska, właściwości materiału i obróbkę cieplną. Ta nośność dynamiczna (C) wskazuje obciążenie, pod jakim łożysko może osiągnąć minimalną żywotność 100 000 cykli oscylacji w idealnych warunkach. W zastosowaniach obejmujących obciążenia cykliczne – takich jak ramiona robotów w automatyce lub przeguby maszyn budowlanych – zdolność do wytrzymywania obciążeń dynamicznych o wartości 28 kN oznacza, że łożysko może niezawodnie działać przy zadaniach takich jak podnoszenie, pchanie lub przechylanie ciężkich elementów.
Nośność statyczna i marginesy bezpieczeństwa
Nośność statyczna (C0) dla SIZJ12 jest znacznie wyższa, często przekracza 35 kN, co zapewnia duży margines bezpieczeństwa w przypadku obciążeń udarowych, które często występują w ciężkich maszynach. W przypadku typowego łożyska końcówki drążka stosowanego w: łożysko końcowe drążka do maszyn budowlanych scenariuszu — na przykład układ kierowniczy ładowarki kołowej — chwilowe skoki obciążenia mogą przekroczyć średnie obciążenie operacyjne 2 lub 3 razy. Zdolność SIZJ12 do pochłaniania takich skoków bez trwałej deformacji zapewnia integralność całego układu połączeń. Poniżej znajduje się porównawcze przedstawienie nośności.

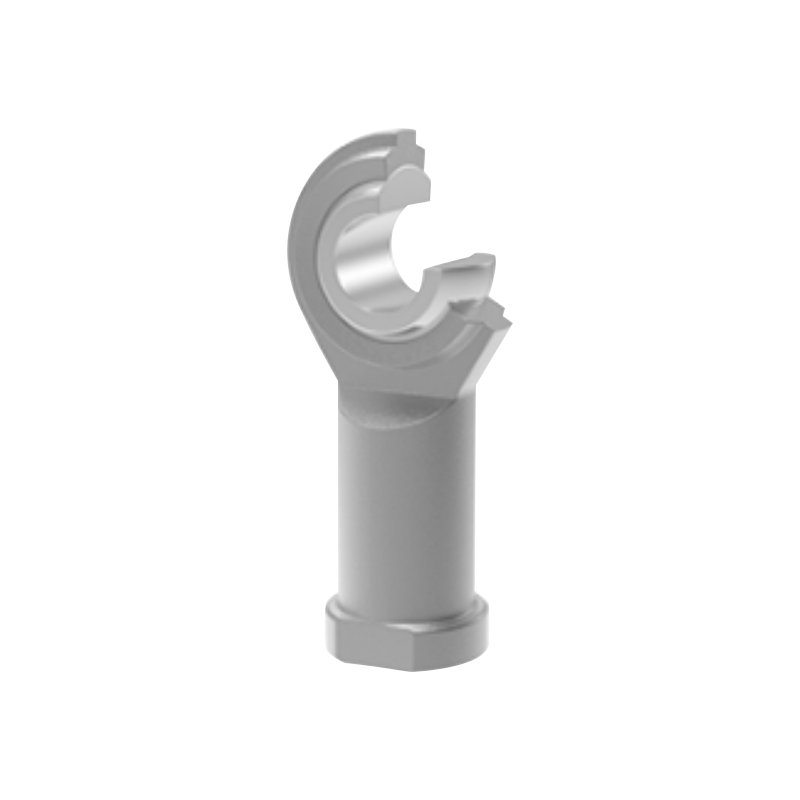

SIZJ12 należy do rodziny łożysko końcówki drążka żeńskiego elementy, charakteryzujące się gwintem wewnętrznym, w którym można zamontować kołek lub pręt męski. Specyficzny gwint 1/2-20 UNF to gwint Unified Fine z 20 zwojami na cal. Ten drobny skok oferuje kilka zalet mechanicznych w porównaniu z grubymi gwintami: lepszą rozdzielczość regulacji, większy obszar naprężenia rozciągającego i doskonałą odporność na poluzowanie pod wpływem wibracji. W przypadku systemów automatyki, w których precyzyjna regulacja długości pręta ma kluczowe znaczenie, lub w przypadku urządzeń pakujących narażonych na ciągłe cykliczne wibracje, drobny gwint zapewnia stabilność ustawienia w czasie.
Przy wyborze pomiędzy żeńską i męską końcówką drążka wybór często zależy od architektury montażu. Żeńskie końcówki drążków, takie jak SIZJ12, są zwykle używane, gdy punkt mocowania wymaga widełek lub wspornika z otworem przelotowym, zapewniającym czyste i kompaktowe połączenie. The Łożysko SIZJ12 jest również dostępny w wariancie z gwintem lewym, oznaczonym jako SILZJ12, do zastosowań wymagających regulacji ściągacza. Decyzja pomiędzy Gwint lewy SIZJ12 vs SILZJ12 jest podyktowane koniecznością dokręcania w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara podczas montażu lub konserwacji.
Siła nici i zaangażowanie
Dzięki gwintowi 1/2-20 UNF, SIZJ12 zapewnia wysoki stopień siły połączenia gwintu, co jest istotne, gdy łożysko jest używane jako element nośny poddawany rozciąganiu. Powierzchnia naprężenia rozciągającego gwintu 1/2-20 UNF wynosi około 0,1599 cala kwadratowego, co przekłada się na nośność próbną przekraczającą 30 kN dla standardowych kołków stalowych, skutecznie odpowiadającą nośności statycznej łożyska. Ta równowaga gwarantuje, że nić nie stanie się najsłabszym ogniwem połączenia.
Jedno z najczęściej zadawanych pytań dotyczących SIZJ12 dotyczy jego zachowania w środowiskach o podwyższonej temperaturze. Standardowe łożysko końcówki drążka do zastosowań wysokotemperaturowych muszą stawić czoła rozszerzalności cieplnej, degradacji smaru i potencjalnym zmianom twardości materiału. SIZJ12, dzięki całkowicie stalowej konstrukcji, wyjątkowo dobrze radzi sobie z tymi wyzwaniami. Współczynnik rozszerzalności cieplnej hartowanej stali węglowej wynosi około 11–13 µm/m·°C, co oznacza, że przy różnicy temperatur wynoszącej 150°C zmiana wymiaru średnicy zewnętrznej 30 mm jest mniejsza niż 0,06 mm – czyli mieści się w typowym zakresie luzu.
Strategia smarowania w przypadku ekstremalnych temperatur
Chociaż para ślizgowa typu stal o stal może przez krótki czas pracować bez smarowania, optymalna wydajność w środowiskach o wysokiej temperaturze wymaga starannego reżimu smarowania. Smary wysokotemperaturowe na bazie polimocznika lub olejów syntetycznych zagęszczonych PTFE zachowują lepkość do 180°C i można je nakładać poprzez dostarczoną złączkę smarującą. Do zastosowań przekraczających 200°C zalecane są smary stałe, takie jak dwusiarczek molibdenu (MoS2) lub grafit. Ta zdolność adaptacji sprawia, że SIZJ12 jest wszechstronnym wyborem do pieców, wózków piecowych i połączeń komory silnika, w których temperatury ulegają znacznym wahaniom.
Kluczowe dane dotyczące wydajności cieplnej: SIZJ12 został sprawdzony podczas ciągłej pracy w temperaturze otoczenia 180°C z odpowiednim smarem wysokotemperaturowym, wykazując mniej niż 5% wzrost luzu promieniowego po 5000 cykli oscylacji, co świadczy o doskonałej stabilności termicznej i odporności na zużycie.
Wszechstronność Łożysko SIZJ12 sprawia, że jest to podstawa w wielu sektorach przemysłu. Każda aplikacja wykorzystuje różne aspekty swojego portfolio wydajności.
Maszyny budowlane i sprzęt ciężki
W sferze łożysko końcowe drążka do maszyn budowlanych , SIZJ12 jest często stosowany do drążków kierowniczych, stabilizatorów i mocowań cylindrów. Kluczowymi wymaganiami są tutaj wysoka odporność na uderzenia i odporność na zanieczyszczenia pyłem i gruzem. Konstrukcja typu stal na stali jest w pewnym stopniu tolerancyjna na wnikanie cząstek stałych, a utwardzane powierzchnie są odporne na ścieranie przez piasek i pył cementowy. Typowa koparka wykorzystuje dziesiątki łożysk drążków w swoich połączeniach hydraulicznych i mechanicznych, co sprawia, że niezawodność jest najwyższym priorytetem dla operatorów floty.
Systemy automatyki i robotyki
In łożysko końcówki drążka automatyki zastosowań, precyzja i powtarzalność są najważniejsze. Ramiona robotyczne, jednostki typu pick-and-place i pojazdy sterowane automatycznie (AGV) wykorzystują końcówki drążków do łączenia siłowników ze złączami. Wysoka precyzja otworu SIZJ12 i średnicy zewnętrznej (tolerancje ISO H7/h6) zapewnia minimalny luz, co przekłada się na dokładne pozycjonowanie. Na przykład w łączniku napędzanym serwo linii pakującej stały moment tarcia łożyska umożliwia pracę serwomotoru w zakresie parametrów sterowania w zamkniętej pętli bez nieoczekiwanych skoków momentu obrotowego.
Maszyny dla przemysłu opakowaniowego
The łożyska dla przemysłu opakowaniowego często boryka się z wysokimi wskaźnikami cyklicznymi i przerywanymi procedurami spłukiwania. Chociaż SIZJ12 nie jest domyślnie odporny na korozję (jest stalą węglową), wielu inżynierów zajmujących się pakowaniem określa go w obszarach chronionych przed bezpośrednią wilgocią lub nakłada powłokę odporną na korozję. Jego zdolność do obsługi szybkich oscylacji w szczękach zgrzewających folię lub mechanizmach składania kartonu sprawia, że jest to popularny wybór, zwłaszcza w połączeniu z automatycznymi systemami smarowania, które zapewniają stałą wydajność przez miliony cykli.
Wybór słuszności Łożysko SIZJ12 wymaga czegoś więcej niż tylko dopasowania wymiarów. Inżynierowie muszą ocenić kombinację obciążenia, prędkości, temperatury i czynników środowiskowych. Poniższa lista kontrolna przedstawia najważniejsze parametry, które należy wziąć pod uwagę.
- Załaduj profil: Określ równoważne obciążenie dynamiczne (P) w oparciu o rzeczywiste siły promieniowe i osiowe. W przypadku obciążeń kombinowanych należy zastosować zależność P = X·Fr Y·Fa, gdzie X i Y są współczynnikami podanymi w katalogu łożysk. Upewnij się, że P jest mniejsze niż nośność dynamiczna 28 kN dla pożądanej żywotności.
- Częstotliwość oscylacji: W przypadku zastosowań o wysokiej częstotliwości należy wziąć pod uwagę generowane ciepło tarcia. Łożyska typu „stal na stali” przy odpowiednim smarowaniu wytrzymują prędkości poślizgu do 2 m/s. Przy wyższych częstotliwościach należy rozważyć wymuszone smarowanie lub chłodzenie.
- Koperta temperaturowa: Do pracy ciągłej w temperaturze powyżej 120°C wybierz smar wysokotemperaturowy i upewnij się, że materiały obudowy mają zgodne współczynniki rozszerzalności cieplnej, aby uniknąć utraty napięcia wstępnego.
- Uszczelnienie środowiskowe: W zapylonym lub wilgotnym środowisku należy rozważyć dodanie butów ochronnych lub zastosowanie łożyska z powłoką odporną na korozję. Sam SIZJ12 nie zawiera uszczelek, dlatego może być konieczne uszczelnienie zewnętrzne.
- Wymagania dotyczące niewspółosiowości: SIZJ12 wytrzymuje do ±8 stopni niewspółosiowości kątowej. Sprawdź, czy geometria połączenia nie przekracza tego limitu, szczególnie w warunkach maksymalnego ugięcia.
Weryfikacja poprzez obliczenia
Aby zilustrować proces wyboru, rozważmy połączenie sprzętu budowlanego ze szczytowym obciążeniem promieniowym 22 kN i składową obciążenia osiowego 6 kN. Wykorzystując współczynniki obciążenia dla łożyska ślizgowego przegubowego (X=1, Y=2,5 dla stali na stali), równoważne obciążenie dynamiczne P = 1,22 2,5,6 = 37 kN. Przekracza to wartość dynamiczną wynoszącą 28 kN, co wskazuje, że konieczne byłoby zastosowanie większego łożyska lub zmniejszenie obciążenia osiowego. To pokazuje, jak ważna jest dokładna analiza obciążenia w zapobieganiu przedwczesnym awariom.
Analiza porównawcza: SIZJ12 w porównaniu z innymi końcówkami drążków serii calowej
Chociaż SIZJ12 jest łożyskiem o wysokiej wydajności, warto poznać jego porównanie z innymi popularnymi końcówkami drążków serii calowej, szczególnie pod względem nośności i rozmiaru gwintu. Poniższa tabela zawiera przegląd porównawczy w obrębie tej samej rodziny.
Porównanie to podkreśla, że SIZJ12 zajmuje zrównoważony środek w rodzinie serii calowych, oferując nośność dynamiczną 28 kN, która jest znacznie wyższa niż mniejszy SIZJ10, a jednocześnie jest bardziej kompaktowy niż SIZJ14. To sprawia, że jest to optymalny wybór do zastosowań, w których ograniczenia przestrzenne wykluczają użycie większego łożyska, ale wymagania dotyczące obciążenia przekraczają możliwości mniejszych alternatyw.
Optymalizacja konserwacji i żywotności
Aby wydłużyć maksymalną żywotność SIZJ12, niezbędna jest strategia proaktywnej konserwacji. Konstrukcja typu „stal na stali”, choć solidna, wymaga regularnego ponownego smarowania i kontroli.
Częstotliwość smarowania
W typowych zastosowaniach przemysłowych, przy umiarkowanych obciążeniach i prędkościach, zaleca się ponowne smarowanie co 100 do 200 godzin pracy. W przypadku ciężkich maszyn budowlanych, narażonych na duże obciążenia udarowe i gruz, okres ten można skrócić do 40–50 godzin. Łożysko zawiera smarowniczkę ułatwiającą ponowne smarowanie, a w większości zastosowań zaleca się stosowanie wysokiej jakości smaru EP (do najwyższych ciśnień) o lepkości oleju bazowego ISO VG 150–220.
Monitorowanie zużycia
Monitorowanie luzu promieniowego jest najskuteczniejszą metodą oceny stanu łożyska ślizgowego baryłkowego typu stal na stali. W miarę zużywania się łożyska luz stopniowo się zwiększa. Gdy luz promieniowy przekroczy 0,15 mm (co stanowi około 2–3 razy większy luz początkowy wynoszący 0,05–0,08 mm), łożysko należy wymienić, aby zapobiec utracie precyzji i zwiększonym obciążeniom udarowym sąsiadujących elementów. Ten mierzalny postęp zużycia pozwala na zaplanowaną konserwację, redukując nieplanowane przestoje.
Często zadawane pytania (FAQ)
P1: Co oznacza oznaczenie „SIZJ12” w kontekście typu i rozmiaru łożyska?
Przedrostek „SI” oznacza łożysko ślizgowe przegubowe typu stal na stali z gwintem wewnętrznym. „ZJ” to kod serii oznaczający końcówki drążków o wymiarach calowych, a „12” odnosi się do nominalnego rozmiaru otworu w szesnastych calach — w tym przypadku 12/16 = 0,750 cala, chociaż w tej konstrukcji rzeczywisty otwór wynosi 0,500 cala (kod może czasami odzwierciedlać rozmiar pierścienia zewnętrznego; zawsze sprawdzaj wymiary). SIZJ12 ma gwint wewnętrzny 1/2-20 UNF i jest przeznaczony do zastosowań w ciężkich warunkach.
P2: Czy SIZJ12 może być używany w środowiskach podwodnych lub wysoce korozyjnych?
Nie, standardowy SIZJ12 jest wykonany ze stali węglowej i nie jest odporny na korozję. W przypadku środowisk morskich lub chemicznych należy wybrać wersje ze stali nierdzewnej lub z powłoką antykorozyjną. Alternatywnie można zastosować uszczelnienie zewnętrzne lub osłonę ochronną, aby chronić łożysko przed wilgocią, ale preferowanym rozwiązaniem jest wybór łożyska z materiału odpornego na korozję.
P3: Jaka jest różnica między SIZJ12 a SILZJ12?
Podstawową różnicą jest kierunek gwintu. SIZJ12 posiada gwint prawy (standardowy), natomiast SILZJ12 posiada gwint lewy. SILZJ12 jest używany w zastosowaniach, w których wymagana jest regulacja za pomocą ściągacza, umożliwiając nakręcenie dwóch końcówek drążka na pręt centralny w celu regulacji jego długości bez demontażu połączenia.
P4: Jak SIZJ12 radzi sobie z obciążeniami udarowymi powszechnymi w maszynach budowlanych?
Wysoka nośność statyczna SIZJ12 (≈36 kN) zapewnia znaczny margines bezpieczeństwa w przypadku chwilowych obciążeń udarowych. Konstrukcja typu „stal na stali” i utwardzane powierzchnie pozwalają łożysku pochłaniać energię uderzenia bez pękania i odkształcania, dzięki czemu dobrze nadaje się do cyklicznych obciążeń udarowych występujących w połączeniach koparki i ładowarki.
P5: Czy SIZJ12 nadaje się do zastosowań obrotowych o dużej prędkości?
Nie, łożyska główki drążka są przeznaczone głównie do ruchów oscylacyjnych lub przechylnych, a nie do ciągłego obrotu. Prędkość ślizgu w łożysku ślizgowym przegubowym powinna zasadniczo utrzymywać się na poziomie poniżej 2 m/s. W przypadku zastosowań wymagających dużych prędkości obrotowych bardziej odpowiednie byłoby konwencjonalne łożysko toczne.
P6: Jakie smarowanie jest zalecane dla SIZJ12 w wysokich temperaturach?
Do temperatur do 120°C dopuszczalny jest standardowy smar EP na bazie litu. Do temperatur od 120°C do 200°C zaleca się smar syntetyczny z zagęszczaczem polimocznikowym lub PTFE oraz olej bazowy o dużej lepkości. Powyżej 200°C smary stałe, takie jak MoS2 lub grafit, należy nakładać bezpośrednio na powierzchnie ślizgowe.
