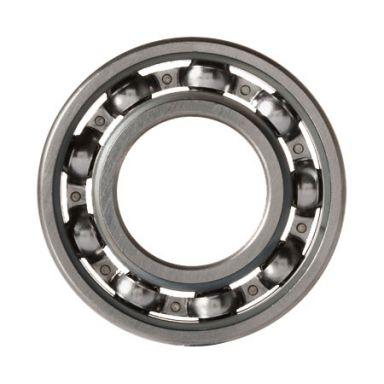

A Łożysko 6224 stanowi podstawowy element nowoczesnych maszyn przemysłowych. Łożyska kulkowe zwykłe jednorzędowe należą do najbardziej wszechstronnych i powszechnie stosowanych typów łożysk w sektorach produkcyjnym, motoryzacyjnym i energetycznym. Łożyska te przenoszą obciążenia promieniowe i umiarkowane obciążenia osiowe dzięki prostej, ale skutecznej konstrukcji obejmującej stalowe kulki umieszczone w rowkowanych pierścieniach.
Konstrukcja z głębokimi rowkami tworzy ciągłą ścieżkę obciążenia wokół łożyska, równomiernie rozkładając naprężenia na wszystkie elementy toczne. Taka architektura umożliwia płynną rotację w wymagających warunkach przy jednoczesnym zachowaniu wysokiej niezawodności działania. The Łożysko kulkowe zwykłe jednorzędowe 6224 oznaczenie jest zgodne z międzynarodowymi normami ISO, wskazując określone cechy wymiarowe i wydajnościowe, na których inżynierowie mogą polegać w globalnych łańcuchach dostaw.
Łożyska kulkowe zwykłe zawierają kilka kluczowych elementów konstrukcyjnych, które przyczyniają się do ich powszechnego zastosowania w środowiskach przemysłowych.
Precyzyjne wykonanie tych elementów zapewnia minimalne wibracje i hałas podczas pracy. Jakość wykończenia powierzchni rowków bieżni bezpośrednio wpływa na żywotność łożyska i płynność pracy. Nowoczesne techniki produkcji utrzymują tolerancje w granicach mikrometrów, umożliwiając łożyskom osiąganie prędkości obrotowych przekraczających 10 000 obr./min w wielu zastosowaniach.
W przeciwieństwie do innych typów łożysk, łożyska poprzeczne doskonale radzą sobie z zarządzaniem złożonymi scenariuszami obciążeń. Geometria pozwala kulkom przenosić zarówno obciążenia promieniowe prostopadłe do wału, jak i niewielkie obciążenia osiowe równoległe do kierunku wału. Ta charakterystyka podwójnej nośności eliminuje potrzebę stosowania wielu typów łożysk w wielu zastosowaniach, zmniejszając złożoność projektu i koszty systemu.
Zrozumienie specyfikacji wymiarów i wydajności pomaga inżynierom wybrać odpowiednie łożyska do konkretnych zastosowań.
| Parametr | Wartość | Jednostka |
|---|---|---|
| Średnica otworu (d) | 120 | mm |
| Średnica zewnętrzna (D) | 215 | mm |
| Szerokość (B) | 40 | mm |
| Minimalny promień zaokrąglenia (r) | 2.1 | mm |
| Waga | 5.27 | kg |
| Typ otworu | Otwór cylindryczny | - |
| Element toczący się | Kula stalowa, jednorzędowa | - |
| Metryka wydajności | Ocena |
|---|---|
| Podstawowe obciążenie dynamiczne (Cr) | 146 kN |
| Podstawowe obciążenie statyczne (Cor) | 118 kN |
| Ograniczenie prędkości smarowania olejem | 6300 obr./min |
| Ograniczenie prędkości smarowania smarem | 4000 obr./min |
| Zakres temperatury roboczej | -30 do 120 stopni Celsjusza |
| Klasyfikacja tolerancji | Standard C0, możliwość aktualizacji do C3/C4 |
Łożysko 6224 jest dostępne w wielu konfiguracjach dostosowanych do różnych środowisk pracy:
Łożyska zwykłe zapewniają wyjątkową wydajność w wielu wymiarach operacyjnych. Ich prosta geometria umożliwia mniejsze tarcie w porównaniu ze złożonymi konstrukcjami łożysk, co przekłada się na zmniejszone zużycie energii w systemach przemysłowych. Kąt zwilżania wynoszący zero stopni między kulkami a bieżniami pozwala tym łożyskom skutecznie radzić sobie z obciążeniami udarowymi, pochłaniając nagłe skoki siły bez przedwczesnej awarii.
Stabilność termiczna stanowi kolejną znaczącą zaletę. Stalowe materiały konstrukcyjne zachowują stałe właściwości mechaniczne w określonym zakresie temperatur, zapewniając przewidywalną wydajność zarówno w zastosowaniach kriogenicznych, jak i w podwyższonych temperaturach. Rozłożona ścieżka obciążenia zapobiega miejscowym koncentracjom naprężeń, które mogłyby inicjować uszkodzenia zmęczeniowe.
Inżynierowie doceniają standaryzację wbudowaną w konstrukcję łożysk poprzecznych. Uniwersalny rozmiar wałów i ustandaryzowane interfejsy montażowe upraszczają rozwój sprzętu. Ta wszechstronność umożliwia Łożysko kulkowe zwykłe do silnika elektrycznego zastosowań w różnych branżach bez konieczności dostosowywania na zamówienie. Konstrukcja z otworem cylindrycznym umożliwia montaż zarówno wałów pełnych, jak i tulei stożkowych dzięki odpowiedniemu osprzętowi montażowemu.
Łożyska zwykłe służą jako podstawowe elementy maszyn przemysłowych w wielu sektorach. Możliwość dostosowania do różnych warunków obciążenia i zakresów prędkości sprawia, że nadają się do wyjątkowo szerokiego zakresu zastosowań.
Silniki elektryczne i urządzenia wirujące: Łożyska te, odgrywające kluczową rolę w projektowaniu silników, wspierają obrót wału w silnikach o mocy ułamkowej aż po duże silniki przemysłowe o mocy przekraczającej 1000 koni mechanicznych. Wersje uszczelnione zapewniają ochronę w środowiskach narażonych na kurz, wilgoć lub działanie substancji chemicznych.
Sprzęt do transportu materiałów: Systemy przenośników, wciągniki i mechanizmy podnoszące zależą od łożysk poprzecznych, które zapewniają niezawodne podparcie ładunku. Nośność promieniowa pozwala na obsługę ciężkich operacji przenoszenia materiałów w zakładach górniczych, budowlanych i produkcyjnych.
Sprężarki i pompy: Konstrukcje sprężarek tłokowych i rotacyjnych zawierają te łożyska, aby utrzymać precyzyjne ustawienie wału przy dynamicznych zmianach ciśnienia. Zastosowania pompowe są korzystne dzięki wariantom uszczelnionych łożysk, które są odporne na wnikanie wody i zapobiegają korozji wewnętrznej.
Maszyny rolnicze: W sprzęcie rolniczym, od systemów przeładunku zboża po maszyny do przetwarzania roślin, stosuje się łożyska poprzeczne zarówno w głównych układach napędowych, jak i elementach pomocniczych. Narażenie środowiska na kurz, wilgoć i pozostałości organiczne wymaga wariantów uszczelnionych lub ekranowanych.
Przetwarzanie tekstyliów i papieru: Zastosowania wrzecion o dużej prędkości i urządzenia do obsługi wstęgi opierają się na łożyskach poprzecznych, zapewniających stałą wydajność. Wahania temperatury w środowiskach przetwarzania pozostają w zakresie roboczym łożyska.
Warunki pracy determinują odpowiedni typ uszczelnienia i metodę smarowania. W zastosowaniach wymagających dużych prędkości, zbliżających się do 6000 obr./min, zazwyczaj stosuje się smarowanie olejem, aby zminimalizować nagrzewanie spowodowane tarciem. Operacje ze średnimi prędkościami w zakresie od 2000 do 4000 obr./min skutecznie współpracują ze smarowaniem smarem plastycznym, wymagając rzadszych interwencji konserwacyjnych. Scenariusze charakteryzujące się niskimi prędkościami i dużym obciążeniem korzystają z uszczelnionych łożysk, które zatrzymują smarowanie i wykluczają zanieczyszczenia środowiska.
Zastosowania przekraczające zakresy temperatur otoczenia lub działające w środowiskach korozyjnych wymagają materiałów łożyskowych innych niż standardowa stal. Elementy toczne i bieżnie ze stali nierdzewnej są odporne na utlenianie i ataki chemiczne, wydłużając żywotność w zastosowaniach morskich lub w przetwórstwie chemicznym.
Właściwy dobór łożysk zapewnia optymalną wydajność sprzętu i trwałość eksploatacyjną. Inżynierowie muszą ocenić kilka krytycznych parametrów przed określeniem konkretnego modelu łożyska.
Analiza obciążenia: Oblicz obciążenia promieniowe i osiowe oczekiwane podczas normalnej pracy oraz podczas stanów nieustalonych uruchamiania/wyłączania. Porównaj te obliczone obciążenia z podstawowymi obciążeniami znamionowymi łożyska. Marginesy bezpieczeństwa wynoszące 1,5 do 2,0-krotności podstawowego obciążenia znamionowego są standardową praktyką w celu wydłużenia trwałości łożysk.
Wymagania dotyczące prędkości: Zidentyfikować oczekiwany zakres prędkości roboczej i szczytową prędkość obrotową. Odnieś się do ograniczeń prędkości smarowania łożyska, aby określić, czy smarowanie olejem czy smarem lepiej pasuje do danego zastosowania. Zastosowania wymagające dużych prędkości mogą wymagać łożysk ze zoptymalizowaną konstrukcją koszyków, aby zminimalizować wpływ odśrodkowy na elementy toczne.
Czynniki środowiskowe: Oceń narażenie na zanieczyszczenia, obecność wilgoci, ekstremalne temperatury i narażenie na substancje chemiczne. Warianty łożysk uszczelnionych chronią przed wnikaniem kurzu i wilgoci, ale ograniczają uzupełnianie smaru. Łożyska otwarte umożliwiają ciągły dopływ świeżego smaru, ale wymagają skutecznego uszczelnienia zewnętrznego na poziomie obudowy maszyny.
Konfiguracja montażu: Określ, czy mocowanie wału lub obudowy odpowiada geometrii zastosowania. Rozważ wymagania dotyczące tolerancji i ustal metody montażu, które prawidłowo wytrzymują zarówno obciążenia promieniowe, jak i osiowe podczas pracy.
Właściwe smarowanie stanowi najważniejszy czynnik wydłużający żywotność łożyska. Łożyska smarowane smarem wymagają okresowego uzupełniania w celu wymiany zdegradowanego smaru i utrzymania filmu ochronnego pomiędzy elementami tocznymi a bieżniami. Smarowanie olejem umożliwia ciągłe chłodzenie i usuwanie zanieczyszczeń poprzez systemy filtracyjne, idealne do zastosowań wymagających dużych prędkości.
Nadmierne smarowanie generuje ciepło w wyniku mechanicznego ubijania i należy go unikać. Niedostateczne smarowanie przyspiesza zużycie i inicjuje zatarcie, niszcząc łożysko w ciągu kilku godzin pracy. Zalecenia dotyczące konkretnych zastosowań równoważą te konkurencyjne obawy.
Regularne inspekcje identyfikują rozwijające się problemy, zanim nastąpi katastrofalna awaria. Podwyższone odczyty temperatury wskazują na niewystarczające smarowanie lub nadmierne obciążenie. Nietypowy hałas lub wibracje sugerują wnikanie zanieczyszczeń lub odpryskiwanie powierzchni elementów tocznych. Systematyczne monitorowanie umożliwia zapobiegawcze planowanie konserwacji, które minimalizuje nieoczekiwane przestoje sprzętu.
Uszczelnione konstrukcje łożysk zawierają smar i wykluczają zanieczyszczenia, zmniejszając częstotliwość konserwacji. Otwarte łożyska wymagają zewnętrznego uszczelnienia na styku obudowy maszyny. Elastyczne uszczelnienia i konstrukcje labiryntowe chronią elementy wewnętrzne łożysk, umożliwiając jednocześnie kontrolowaną cyrkulację smaru. Sprzęt pracujący w zapylonym lub wilgotnym środowisku znacznie zyskuje na ulepszonych środkach uszczelniających.
Oceniając technologie łożysk do zastosowań przemysłowych, inżynierowie porównują konstrukcje z głębokimi rowkami z alternatywnymi podejściami, takimi jak łożyska stożkowe, łożyska walcowe i łożyska magnetyczne.
| Typ łożyska | Pojemność promieniowa | Pojemność osiowa | Zakres prędkości | Poziom kosztów |
|---|---|---|---|---|
| Piłka z głębokim rowkiem | Dobrze | Umiarkowane | Wysoka | Niski |
| Stożkowy wałek | Znakomicie | Znakomicie | Umiarkowane | Wysoka |
| Wałek cylindryczny | Znakomicie | Ograniczona | Wysoka | Umiarkowane |
| Łożyska magnetyczne | Specjalistyczne | Specjalistyczne | Bardzo wysoki | Bardzo wysoki |
Łożyska zwykłe stanowią optymalny wybór do zastosowań ogólnego przeznaczenia, łączących umiarkowane obciążenia, zmienne prędkości i wrażliwość na koszty. Specjalistyczne typy łożysk zapewniają doskonałą wydajność w określonych scenariuszach, ale przy znacznie wyższych kosztach zakupu i eksploatacji.
Łożyska kulkowe zwykłe spełniają rygorystyczne międzynarodowe normy dotyczące wymiarów i wydajności, przede wszystkim ISO 6 w zakresie ogólnych specyfikacji projektowych i ISO 286 w zakresie klasyfikacji tolerancji. Normy te zapewniają wymienność w obrębie globalnych łańcuchów dostaw i umożliwiają inżynierom pewne określanie komponentów pochodzących od wielu dostawców.
Systemy certyfikacji jakości, w tym zgodność produkcji z normą ISO 9001 i standardy jakości łożysk ISO 20623, ustanawiają spójne procesy produkcyjne. Regularne testy potwierdzają, że elementy łożyska spełniają określone wymagania dotyczące nośności, dokładności wymiarowej i wykończenia powierzchni.
Nowoczesne zakłady produkcyjne wykorzystują obróbkę komputerową sterowaną numerycznie, aby uzyskać geometrię bieżni z wykończeniem powierzchni poniżej 0,05 mikrometra. Zaawansowane techniki szlifowania usuwają niedoskonałości materiału znajdującego się pod powierzchnią, które inicjują uszkodzenia zmęczeniowe. Weryfikacja jakości w trakcie procesu potwierdza zgodność wymiarową, zanim łożyska opuszczą zakłady produkcyjne.
Odśrodkowe oczyszczanie stali usuwa wtrącenia wewnętrzne, które skupiają naprężenia pod obciążeniami eksploatacyjnymi. Procesy obróbki cieplnej optymalizują twardość i wytrzymałość materiału, równoważąc odporność na zużycie i kruchość. Te postępy metalurgiczne znacznie wydłużają praktyczną żywotność łożysk w porównaniu z konstrukcjami wcześniejszych generacji.
Przemysł łożyskowy stale dąży do poprawy wydajności, poprawy zrównoważonego rozwoju i dostosowania do zmieniających się wymagań przemysłowych. Lekkie konstrukcje koszyków kompozytowych zmniejszają siły odśrodkowe przy ekstremalnych prędkościach, zachowując jednocześnie integralność strukturalną. Ceramiczne elementy toczne w łożyskach hybrydowych zmniejszają masę i tarcie, zachowując jednocześnie odpowiednią nośność w wielu zastosowaniach.
Stałe powłoki smarne umożliwiają pracę łożysk w środowiskach, w których nie można umieścić konwencjonalnego smaru i oleju, co jest szczególnie istotne w zastosowaniach lotniczych i próżniowych. Inteligentne konstrukcje łożysk zawierające wbudowane czujniki umożliwiają monitorowanie stanu, które przewiduje potrzeby konserwacji przed wystąpieniem awarii, optymalizując niezawodność w krytycznych systemach.
Względy zrównoważonego rozwoju napędzają rozwój konstrukcji łożysk wymagających rzadszej wymiany i stosowania smarów przyjaznych dla środowiska. Producenci pracują nad wyeliminowaniem pierwiastków ziem rzadkich z klatek z magnesami trwałymi, zachowując jednocześnie standardy wydajności wymagane przez nowoczesne maszyny.
Nietypowy hałas łożyska zazwyczaj wskazuje na przedostawanie się zanieczyszczeń lub niewystarczające smarowanie. Cząsteczki metalu krążące po powierzchniach bieżni łożyska wytwarzają rozpoznawalne dźwięki zgrzytania. Systematyczne płukanie czystym smarem czasami przywraca płynną pracę, jeśli zanieczyszczenie pozostaje minimalne. Zatarte lub poważnie uszkodzone łożyska wymagają całkowitej wymiany.
Awaria łożyska przed oczekiwanymi okresami serwisowymi sugeruje błędy montażowe, nadmierne obciążenie lub problemy środowiskowe. Niewłaściwy montaż powoduje obciążenie mimośrodowe skupiające nacisk na sekcje łożysk przeznaczone do obciążeń rozłożonych. Nadmierne dokręcenie pasowań montażowych powoduje powstawanie naprężeń wewnętrznych, które przyspieszają zmęczenie materiału. Utrzymanie określonych tolerancji montażowych zapobiega awariom spowodowanym instalacją.
Temperatura łożyska powyżej normalnego zakresu roboczego wskazuje wzrost tarcia w wyniku awarii smarowania lub zastosowania nadmiernego obciążenia. Zwiększenie ilości smaru lub przejście na smar o wyższej odporności temperaturowej czasami rozwiązuje problemy. Weryfikacja analizy obciążenia potwierdza, czy warunki pracy przekraczają wartości znamionowe konstrukcji łożyska.
Uszczelnione łożyska zwykłe zawierają trwałe uszczelnienia zatrzymujące smar w łożysku i wykluczające zanieczyszczenia zewnętrzne. Taka konstrukcja zmniejsza wymagania konserwacyjne i dobrze sprawdza się w zapylonym lub wilgotnym środowisku, ale uniemożliwia zewnętrzne uzupełnianie środka smarnego. Otwarte łożyska umożliwiają ciągłą cyrkulację smaru i chłodzenie, ale wymagają zewnętrznych uszczelek obudowy, aby zapobiec przedostawaniu się zanieczyszczeń. Środowisko aplikacji i możliwości konserwacji określają najbardziej odpowiednią konfigurację.
Dobór łożyska rozpoczyna się od obliczenia obciążeń promieniowych i osiowych działających na wał. Odwołaj się do tabel nośności producenta łożysk, porównując obliczone obciążenia z opublikowanymi podstawowymi nośnościami. Wybierz rozmiar łożyska, przy którym obliczone obciążenie pozostaje poniżej 50 do 70 procent podstawowego obciążenia znamionowego, aby zapewnić odpowiednie marginesy bezpieczeństwa trwałości użytkowej. Sprawdź, czy prędkość robocza mieści się w zalecanych limitach prędkości smarowania łożyska.
Łożyska zwykłe tolerują ograniczoną niewspółosiowość kątową, zazwyczaj od jednego do trzech stopni, w zależności od rozmiaru łożyska i warunków obciążenia. Nadmierna niewspółosiowość koncentruje obciążenia łożyska na ograniczonych fragmentach bieżni, przyspieszając uszkodzenie zmęczeniowe. Procedury montażowe podkreślające koncentryczność wału i oprawy zapobiegają problemom z niewspółosiowością. Elastyczny dobór sprzęgła uwzględnia niewielkie przesunięcia wału, których łożyska nie są w stanie niezależnie skompensować.
Zastosowania wymagające dużych prędkości, zbliżających się do maksymalnej prędkości znamionowej łożyska, korzystają ze smarowania olejowego krążącego przez łożysko z kontrolowaną szybkością przepływu. Olej usuwa ciepło powstające w wyniku tarcia elementów tocznych i stale zastępuje zdegradowany smar. Smarowanie smarem odpowiednim dla średnich prędkości generuje nadmierne ciepło przy dużych prędkościach, co może powodować zatarcie łożyska. Systemy smarowania mgłą olejową lub olejowo-powietrznym stanowią zaawansowane rozwiązania do specjalistycznych zastosowań wymagających bardzo dużych prędkości.
Łożyska uszczelnione fabrycznie zawierają zazwyczaj smar wystarczający na dłuższe okresy eksploatacji, zwykle kilka lat w normalnych warunkach pracy. Częstotliwość dosmarowywania zależy od temperatury roboczej, warunków obciążenia i cyklu pracy. Producenci zazwyczaj określają wymagania dotyczące smarowania w dokumentacji produktu. Gdy uszczelnione łożyska wyczerpią wewnętrzne zapasy środka smarnego, konieczna staje się ich wymiana, ponieważ bezpośrednie dosmarowanie nie jest możliwe bez demontażu.
Napięcie wstępne łożyska odnosi się do wewnętrznego ściskania elementów tocznych podczas montażu. Właściwe napięcie wstępne eliminuje luz wewnętrzny, który w przeciwnym razie umożliwiłby poślizg i wgniecenie bieżni. Nadmierne napięcie wstępne powoduje niepotrzebne tarcie i ciepło, podczas gdy niewystarczające napięcie wstępne pozwala na poślizg elementu tocznego. Specyfikacje montażowe określają prawidłowe napięcie wstępne poprzez kontrolowane pasowanie pomiędzy łożyskiem i wałem lub łożyskiem i otworem obudowy.
Łożyska zwykłe skutecznie przenoszą obciążenia promieniowe, ale zapewniają ograniczoną nośność osiową w porównaniu z łożyskami stożkowymi. Łożyska kół samochodowych wymagają znacznej odporności na obciążenie osiowe, aby wytrzymać siły hamowania i obciążenia boczne. Podczas gdy konfiguracje z głębokimi rowkami sprawdzają się w niektórych zastosowaniach motoryzacyjnych innych niż koła, konstrukcje rolek stożkowych pozostają standardem w przypadku montażu kół ze względu na doskonałą nośność osiową i nieodłączną zdolność napięcia wstępnego.
Przechowywać uszczelnione łożyska w oryginalnym opakowaniu w suchym środowisku o stabilnej temperaturze od 16 do 35 stopni Celsjusza. Chronić łożyska przed wilgocią, żrącymi gazami i ekstremalnymi wahaniami temperatury, które pogarszają właściwości smaru. Długotrwałe przechowywanie potencjalnie powoduje zagęszczenie smaru, co wymaga delikatnej obsługi podczas pierwszego uruchomienia. Łożyska otwarte wymagają osłon ochronnych i przechowywania w suchym miejscu, co zapobiega korozji powierzchni bieżni.
