Łożyska kulkowe skośne dwurzędowe 3200 A-2ZTN9/MT33

Łożyska kulkowe skośne dwurzędowe (DRACBB) podłoże kulkowego skośnego dwurzędowego (DRACBB) jest jedną taką samą jak w przypadku dwóch jednorzędowych łożysk kulkowych skośnych, ale dotyczy mniej przestrzeni osiowej. DRACBB może przenosić skutki promieniowe i działające w obu przypadkach. Jest w stanie dwukierunkowe przemieszczenie osiowe lub obudowy. Przy naturalnym kącie działania 30° zapewnia bardzo łożysko i wystaje momenty wywracające.

Skontaktuj się z nami

POPRZEDNI：Brak poprzedniego produktu NASTĘPNY：Łożyska kulkowe skośne 7200 BECBP

Opis
Specyfikacje
Skontaktuj się z nami

Charakterystyka nośnika
·Kompaktowa przestrzeń osiowa: Wymagający zamieszkania przestrzeni osiowej.
·Rozwiązanie oszczędzające miejsce: Nadaje się do aplikacji, których szerokość osiowa jest ograniczona, często załączona dwa jednorzędowe urządzenia kulkowe skośne montowane w rozbieżnym układzie.
·Łączna ładowność: Przeniesienie skutków i osiowe w obu przypadkach.
·Moment Nośności: Wytrzymaj chwilę wywracające.
· Sztywny układ łożyskowy: Zapewnij dużą sztywność systemu.

Kluczowe zalety
·Wysoka sztywność i nośność: Zapewnia wyższą sztywność z jednorzędowym łożyskiem kulkowym skośnym.
·Możliwość potrójnego zabezpieczenia: Możliwość przenoszenia promieni promieniowych, dwukierunkowych obciążeń osiowych i momentów wywracających.
·Idealny do zastosowań o dużych sztywnościach: Doskonale nadaje się do zastosowań o dużych sztywnościach.

Obszary zastosowań (aplikacje)
· Szeroko w piastach przednich kół samochodowych.
·Pompy olejowe, dmuchawy Rootsa, skutki powietrza.
·Różne typy skrzyń wojennych.
·Wrzeciona obrabiarek.

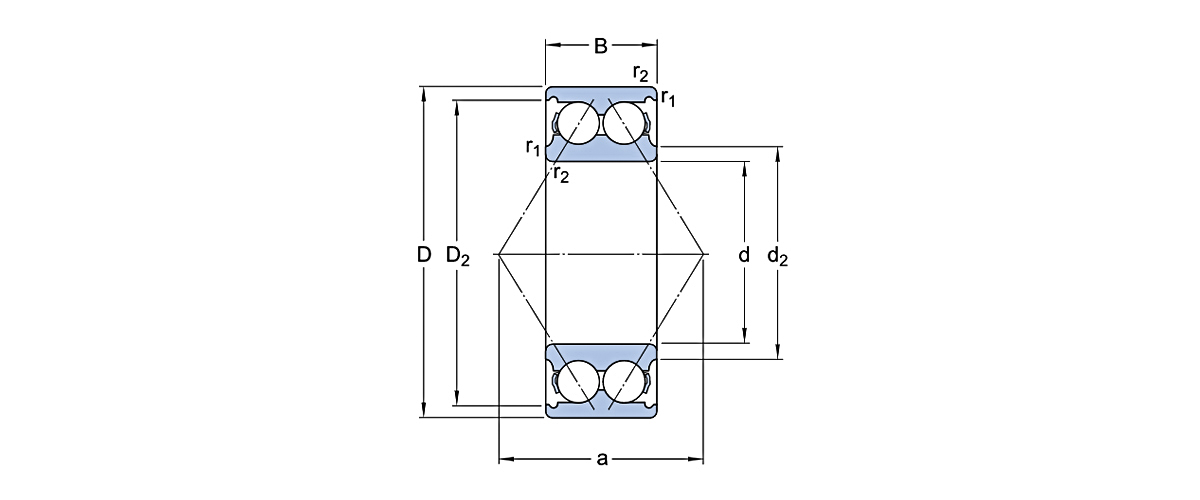

Podstawowe wymiary			Podstawowa nośność		Ceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary			dynamicznyznyznyznyznyzny	statyczny	wyjście referencyjne	Ograniczenie prędkości	Msza św	Nr źródła
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ob/min]	[ob/min]	[kg]	Nr źródła
10	30	14	6.849	3.87	23400	21600	0.051	Łożysko 3200 A-2ZTN9/MT33
10	30	14	6.849	3.87	23400	21600	0.051	Łożysko 3200 ATN9
10	30	14	6.849	3.87		15300	0.051	Łożysko 3200 A-2RS1TN9/MT33
12	32	15.9	9.09	5.04	21600	19800	0.058	Łożysko 3201 A-2ZTN9/MT33
12	32	15.9	9.09	5.04	21600	19800	0.058	Łożysko 3201 ATN9
12	32	15.9	9.09	5.04		13500	0.058	Łożysko 3201 A-2RS1TN9/MT33
15	35	15.9	10.08	6.12	19800	16200	0.066	Łożysko 3202 A-2ZTN9/MT33
15	35	15.9	10.08	6.12	19800	16200	0.066	Łożysko 3202 ATN9
15	35	15.9	10.08	6.12		12600	0.066	Łożysko 3202 A-2RS1TN9/MT33
15	42	19	13.59	8.37	16200	14400	0.13	Łożysko 3302 A-2Z
15	42	19	13.59	8.37	16200	14400	0.13	Łożysko 3302 A-2ZTN9/MT33
15	42	19	13.59	8.37	16200	14400	0.13	Łożysko 3302 ATN9
15	42	19	13.59	8.37		10800	0.13	Łożysko 3302 A-2RS1
15	42	19	13.59	8.37		10800	0.13	Łożysko 3302 A-2RS1TN9/MT33
17	40	17.5	12.87	7.92	17100	14400	0.096	Łożysko 3203 A-2ZTN9/MT33
17	40	17.5	12.87	7.92	17100	14400	0.096	Łożysko 3203 ATN9
17	40	17.5	12.87	7.92		10800	0.096	Łożysko 3203 A-2RS1TN9/MT33
17	47	22.2	19.44	11.43	15300	12600	0.18	Łożysko 3303 A-2Z
17	47	22.2	19.44	11.43	15300	12600	0.18	Łożysko 3303 A-2ZTN9/MT33
17	47	22.2	19.44	11.43	15300	12600	0.18	Łożysko 3303 ATN9
17	47	22.2	19.44	11.43		9900	0.18	Łożysko 3303 A-2RS1
17	47	22.2	19.44	11.43		9900	0.18	Łożysko 3303 A-2RS1TN9/MT33
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 Łożysko
20	47	20.6	18.36	11.61	14400	12600	0.16	Łożysko 3204 A-2Z
20	47	20.6	18.36	11.61	14400	12600	0.16	Łożysko 3204 A-2ZTN9/MT33
20	47	20.6	18.36	11.61	14400	12600	0.16	Łożysko 3204 ATN9
20	47	20.6	18.36	11.61		9000	0.16	Łożysko 3204 A-2RS1
20	47	20.6	18.36	11.61		9000	0.16	Łożysko 3204 A-2RS1TN9/MT33
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 Łożysko
20	52	22.2	22.05	14.04	11700	11700	0.22	Łożysko 3304 A-2Z

Podstawowe wymiary			Podstawowa nośność		Ceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary			dynamicznyznyznyznyznyzny	statyczny	wyjście referencyjne	Ograniczenie prędkości	Msza św	Nr źródła
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ob/min]	[ob/min]	[kg]	Nr źródła
20	52	22.2	22.05	14.04	11700	11700	0.22	Łożysko 3304 A-2ZTN9/MT33
20	52	22.2	22.05	14.04	11700	11700	0.22	Łożysko 3304 ATN9
20	52	22.2	22.05	14.04		8100	0.22	Łożysko 3304 A-2RS1
20	52	22.2	22.05	14.04		8100	0.22	Łożysko 3304 A-2RS1TN9/MT33
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 Łożysko
25	52	20.6	19.8	13.77	10800	10800	0.18	Łożysko 3205 A-2Z
25	52	20.6	19.8	13.77	10800	10800	0.18	Łożysko 3205 A-2ZTN9/MT33
25	52	20.6	19.8	13.77		7650	0.18	Łożysko 3205 A-2RS1
25	52	20.6	19.8	13.77		7650	0.18	Łożysko 3205 A-2RS1TN9/MT33
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 Łożysko
25	62	25.4	29.25	19.8	9900	9900	0.35	Łożysko 3305 A-2Z
25	62	25.4	29.25	19.8	9900	9900	0.35	Łożysko 3305 A-2ZTN9/MT33
25	62	25.4	29.25	19.8	9900	9900	0.35	Łożysko 3305 ATN9
25	62	25.4	29.25	19.8		6750	0.35	Łożysko 3305 A-2RS1
25	62	25.4	29.25	19.8		6750	0.35	Łożysko 3305 A-2RS1TN9/MT33
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 Łożysko
30	62	23.8	27.45	19.8	9000	9000	0.29	Łożysko 3206 A-2Z
30	62	23.8	27.45	19.8	9000	9000	0.29	Łożysko 3206 A-2ZTN9/MT33
30	62	23.8	27.45	19.8	9000	9000	0.29	Łożysko 3206 ATN9
30	62	23.8	27.45	19.8		6750	0.29	Łożysko 3206 A-2RS1
30	62	23.8	27.45	19.8		6750	0.29	Łożysko 3206 A-2RS1TN9/MT33
30	72	30.2	38.25	27	9000	8100	0.52	3306 Łożysko
30	72	30.2	38.25	27	9000	8100	0.52	Łożysko 3306 A-2Z
30	72	30.2	38.25	27	9000	8100	0.52	Łożysko 3306 A-2ZTN9/MT33
30	72	30.2	38.25	27	9000	8100	0.52	Łożysko 3306 ATN9
30	72	30.2	38.25	27		5670	0.52	Łożysko 3306 A-2RS1
30	72	30.2	38.25	27		5670	0.52	Łożysko 3306 A-2RS1TN9/MT33
35	72	27	36.45	27	8100	8100	0.44	3207 Łożysko
35	72	27	36.45	27	8100	8100	0.44	Łożysko 3207 A-2Z
35	72	27	36.45	27	8100	8100	0.44	Łożysko 3207 A-2ZTN9/MT33

Podstawowe wymiary			Podstawowa nośność		Ceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary			dynamicznyznyznyznyznyzny	statyczny	wyjście referencyjne	Ograniczenie prędkości	Msza św	Nr źródła
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ob/min]	[ob/min]	[kg]	Nr źródła
35	72	27	36.45	27	8100	8100	0.44	Łożysko 3207 ATN9
35	72	27	36.45	27		5670	0.44	Łożysko 3207 A-2RS1
35	72	27	36.45	27		5670	0.44	Łożysko 3207 A-2RS1TN9/MT33
35	80	34.9	47.43	37.35	8100	7200	0.74	Łożysko 3307 DJ1
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 Łożysko
35	80	34.9	48.6	34.2	7650	7650	0.74	Łożysko 3307 A-2Z
35	80	34.9	48.6	34.2	7650	7650	0.74	Łożysko 3307 A-2ZTN9/MT33
35	80	34.9	48.6	34.2	7650	7650	0.74	Łożysko 3307 ATN9
35	80	34.9	48.6	34.2		5400	0.74	Łożysko 3307 A-2RS1
35	80	34.9	48.6	34.2		5400	0.74	Łożysko 3307 A-2RS1TN9/MT33
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 Łożysko
40	80	30.2	43.2	32.85	8100	7200	0.57	Łożysko 3208 A-2Z
40	80	30.2	43.2	32.85	8100	7200	0.57	Łożysko 3208 A-2ZTN9/MT33
40	80	30.2	43.2	32.85	8100	7200	0.57	Łożysko 3208 ATN9
40	80	30.2	43.2	32.85		5040	0.57	Łożysko 3208 A-2RS1
40	80	30.2	43.2	32.85		5040	0.57	Łożysko 3208 A-2RS1TN9/MT33
40	90	36.5	44.46	37.35	7200	6300	0.93	Łożysko 3308 DNRCBM
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 Łożysko
40	90	36.5	58.95	43.2	6750	6750	0.93	Łożysko 3308 A-2Z
40	90	36.5	58.95	43.2	6750	6750	0.93	Łożysko 3308 A-2ZTN9/MT33
40	90	36.5	58.95	43.2	6750	6750	0.93	Łożysko 3308 ATN9
40	90	36.5	58.95	43.2		4500	0.93	Łożysko 3308 A-2RS1
40	90	36.5	58.95	43.2		4500	0.93	Łożysko 3308 A-2RS1TN9/MT33
40	90	36.5	62.01	51.3	7200	6300	0.93	Łożysko 3308 DMA
40	90	36.5	62.01	51.3	7200	6300	0.93	Łożysko 3308 DTN9
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 Łożysko
45	85	30.2	46.8	37.35	6750	6750	0.63	Łożysko 3209 A-2Z
45	85	30.2	46.8	37.35	6750	6750	0.63	Łożysko 3209 A-2ZTN9/MT33
45	85	30.2	46.8	37.35	6750	6750	0.63	Łożysko 3209 ATN9
45	85	30.2	46.8	37.35		4770	0.63	Łożysko 3209 A-2RS1

Podstawowe wymiary			Podstawowa nośność		Ceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary			dynamicznyznyznyznyznyzny	statyczny	wyjście referencyjne	Ograniczenie prędkości	Msza św	Nr źródła
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ob/min]	[ob/min]	[kg]	Nr źródła
45	85	30.2	46.8	37.35		4770	0.63	Łożysko 3209 A-2RS1TN9/MT33
45	100	39.7	55.62	46.8	6750	5670	1.25	Łożysko 3309 DNRCBM
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 Łożysko
45	100	39.7	67.5	47.7	6750	6030	1.25	Łożysko 3309 A-2Z
45	100	39.7	67.5	47.7	6750	6030	1.25	Łożysko 3309 ATN9
45	100	39.7	67.5	47.7		4320	1.25	Łożysko 3309 A-2RS1
45	100	39.7	71.37	62.55	6750	5670	1.25	Łożyska 3309 DMA
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 Łożysko
50	90	30.2	45.9	38.25	7200	6300	0.65	Łożysko 3210 A-2Z
50	90	30.2	45.9	38.25	7200	6300	0.65	Łożysko 3210 A-2ZTN9/MT33
50	90	30.2	45.9	38.25	7200	6300	0.65	Łożysko 3210 ATN9
50	90	30.2	45.9	38.25		4320	0.65	Łożysko 3210 A-2RS1
50	90	30.2	45.9	38.25		4320	0.65	Łożysko 3210 A-2RS1TN9/MT33
50	110	44.4	73.71	62.55	6030	5040	1.95	Łożysko 3310 DNRCBM
50	110	44.4	84.24	76.5	6030	5040	1.95	Łożysko 3310 DMA
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 Łożysko
50	110	44.4	85.5	62.55	5400	5400	1.95	Łożysko 3310 A-2Z
50	110	44.4	85.5	62.55	5400	5400	1.95	Łożysko 3310 ATN9
50	110	44.4	85.5	62.55		3870	1.95	Łożysko 3310 A-2RS1
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 Łożysko
55	100	33.3	54.9	46.8	5670	5670	0.91	Łożysko 3211 A-2Z
55	100	33.3	54.9	46.8	5670	5670	0.91	Łożysko 3211 ATN9
55	100	33.3	54.9	46.8		4050	0.91	Łożysko 3211 A-2RS1
55	120	49.2	86.04	74.7	5400	4770	2.65	Łożysko 3311 DNRCBM
55	120	49.2	99.9	90	5400	4500	2.65	Łożyska 3311 DMA
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 Łożysko
55	120	49.2	100.8	73.35	5400	4770	2.65	Łożysko 3311 A-2Z
55	120	49.2	100.8	73.35	5400	4770	2.65	Łożysko 3311 ATN9
55	120	49.2	100.8	73.35		3420	2.65	Łożysko 3311 A-2RS1
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 Łożysko

Podstawowe wymiary			Podstawowa nośność		Ceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary			dynamicznyznyznyznyznyzny	statyczny	wyjście referencyjne	Ograniczenie prędkości	Msza św	Nr źródła
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ob/min]	[ob/min]	[kg]	Nr źródła
60	110	36.5	67.5	57.6	5040	5040	1.2	Łożysko 3212 A-2Z
60	110	36.5	67.5	57.6	5040	5040	1.2	Łożysko 3212 ATN9
60	110	36.5	67.5	57.6		3600	1.2	Łożysko 3212 A-2RS1
60	110	36.5	67.5	57.6		3600	1.2	Łożysko 3212 A-2RS1TN9/MT33
60	130	54	114.3	85.5	5040	4500	2.8	3312 Łożysko
60	130	54	114.3	85.5	5040	4500	2.8	Łożysko 3312 A-2Z
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 Łożysko
65	120	38.1	72.54	66.15	5040	4320	1.75	Łożysko 3213 A-2Z
65	120	38.1	72.54	66.15		3240	1.75	Łożysko 3213 A-2RS1
65	140	58.7	124.2	109.8	4770	4050	4.1	Łożysko 3313 DNRCBM
65	140	58.7	131.4	99	4770	4050	4.1	3313 Łożysko
65	140	58.7	131.4	99	4770	4050	4.1	Łożysko 3313 A-2Z
70	125	39.7	79.56	72	5040	4050	1.9	3214 Łożysko
70	125	39.7	79.56	72	5040	4050	1.9	Łożysko 3214 A-2Z
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 Łożysko
70	150	63.5	146.7	112.5	4500	3870	5.05	Łożysko 3314 A-2Z
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 Łożysko
75	130	41.3	86.04	79.2	4770	4050	2.1	Łożysko 3215 A-2Z
75	160	68.3	158.4	126	4050	3600	5.6	3315 Łożysko
75	160	68.3	158.4	126	4050	3600	5.6	Łożysko 3315 A-2Z
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 Łożysko
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 Łożysko
85	150	49.2	111.6	99	4050	3420	3.4	3217 Łożysko
85	180	73	187.2	158.4	3600	3240	8.3	3317 Łożysko
90	160	52.4	117	108	3870	3240	4.15	3218 Łożysko
90	190	73	187.2	162	3420	3060	9.25	3318 Łożysko
95	170	55.6	143.1	131.4	3600	3060	5	3219 Łożysko
95	200	77.8	216	194.4	3240	2880	11	3319 Łożysko
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 Łożysko
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 Łożysko

Podstawowe wymiary			Podstawowa nośność		Ceny prędkości		Msza św	Modelkakakakakaka
Podstawowe wymiary			dynamicznyznyznyznyznyzny	statyczny	wyjście referencyjne	Ograniczenie prędkości	Msza św	Nr źródła
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ob/min]	[ob/min]	[kg]	Nr źródła
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 Łożysko
110	240	92.1	261.9	274.5	2700	2340	19	3322 Łożysko
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Łożysko
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Łożysko
150	230	70	182.7	256.5	2520	2700	10.6	305283 D Łożysko
150	230	70	182.7	256.5	2520	2700	10.6	305283 Łożysko DA
160	215	56	121.5	198	2520	2700	5.67	305608 Łożysko
160	215	56	121.5	198	2520	2700	5.45	305608 B Łożysko
160	240	76	210.6	301.5	2340	2520	11.4	305183 Łożysko
170	260	84	252.9	364.5	2160	2340	16.8	305180 Łożysko
180	250	70	171	256.5	2160	2340	9.67	305288 Łożysko DA
180	259.5	66	202.5	279	2160	2340	11	305262 D Łożysko
190	269.5	66	243	373.5	1980	2160	11	305338 D Łożysko
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Łożysko
200	280	80	217.8	342	1980	2160	15.9	305393 Łożysko
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D Łożysko
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 Łożysko DA
220	309.5	76	280.8	468	1800	1800	17.7	305272 D Łożysko
220	309.5	76	280.8	468	1800	1800	17.7	305272 Łożysko DA
220	309.5	76	280.8	468	1800	1800	17.7	305272 Łożysko DB
230	329.5	80	315.9	540	1710	1800	21.9	305264 D Łożysko
260	369.5	92	357.3	639	1530	1530	30	305270 D Łożysko
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Łożysko

Projektowanie przyszłości ruchu

O UKL

Założona w 2020 roku, UKL Bearing Manufacturing Co., Ltd. (Wuxi) jest Chiny Łożyska kulkowe skośne dwurzędowe 3200 A-2ZTN9/MT33 dostawcy i OEM/ODM Łożyska kulkowe skośne dwurzędowe 3200 A-2ZTN9/MT33 firma, zintegrowane przedsiębiorstwo przemysłowo-handlowe skupiające się na precyzyjnej produkcji, łączące badania i rozwój, produkcję oraz sprzedaż.
Firma specjalizuje się w wysokowydajnych rozwiązaniach łożyskowych, zapewniając wsparcie techniczne dla globalnych gałęzi przemysłu o wyjątkowo wysokich wymaganiach dotyczących precyzji i niezawodności.

Dysponując ponad 200 wykwalifikowanymi specjalistami i w pełni zmodernizowaną bazą produkcyjną, zakłady UKL obejmują cały proces produkcyjny — kucie, wyżarzanie, toczenie, obróbkę cieplną, szlifowanie i automatyczny montaż.
Wykorzystując ponad 15-letnie doświadczenie w eksporcie OEM/ODM, UKL szybko reaguje na potrzeby klientów, oferując elastyczne i spersonalizowane usługi dla klientów w Europie, Azji, Afryce i na Bliskim Wschodzie.

Więcej o nas Ukl Bearing Manufacturing Co.,Ltd

0+

lat

Doświadczenie w branży
0+

Różnorodność modeli
0+

Liczba pracowników
0

$

Roczna wartość eksportu

Certyfikat honorowy

Wiadomości

Krytyczna rola łożysk krzyżowych RB2508 w udoskonalaniu precyzji i kompaktowej konstrukcji przegubów robotów
30 Jul, 2026
Ewolucja inżynierii połączeń robotów: przejście w stronę kompaktowej precyzji Robotyka przemysłowa przeszła głęboką transformację w ciągu ostatniej dekady. Przejście branży w kierunku robo...

CZYTAJ WIĘCEJ
Kompletny przewodnik zakupowy dotyczący łożysk stożkowych krzyżowych do zastosowań wymagających dużej precyzji
23 Jul, 2026
Zrozumienie skrzyżowanych łożysk stożkowych w nowoczesnej inżynierii Łożyska stożkowe krzyżowe stanowią znaczący postęp w inżynierii mechanicznej, oferując niespotykaną precyzję i możliwoś...

CZYTAJ WIĘCEJ
Poradnik doboru łożysk końcówek drążków SIZJ12: Dlaczego doskonale sprawdzają się w wymagających zastosowaniach
15 Jul, 2026
Wprowadzenie: Inżynieryjny szkielet systemów przegubowych W konstrukcji mechanicznej niewiele elementów jest tak zwodniczo prostych, a jednocześnie niezwykle ważnych jak łożysko końcowe dr...

CZYTAJ WIĘCEJ
Dlaczego warto wybrać 331138 AG zamiast alternatywnych czterorzędowych łożysk stożkowych do zastosowań w walcowniach?
08 Jul, 2026
Wybór czterorzędowego łożyska stożkowego do zastosowań z czopami walców w walcowniach rzadko jest prostym wyborem. Inżynierowie i specjaliści ds. konserwacji muszą ocenić wiele zmiennych: zgodno...

CZYTAJ WIĘCEJ
