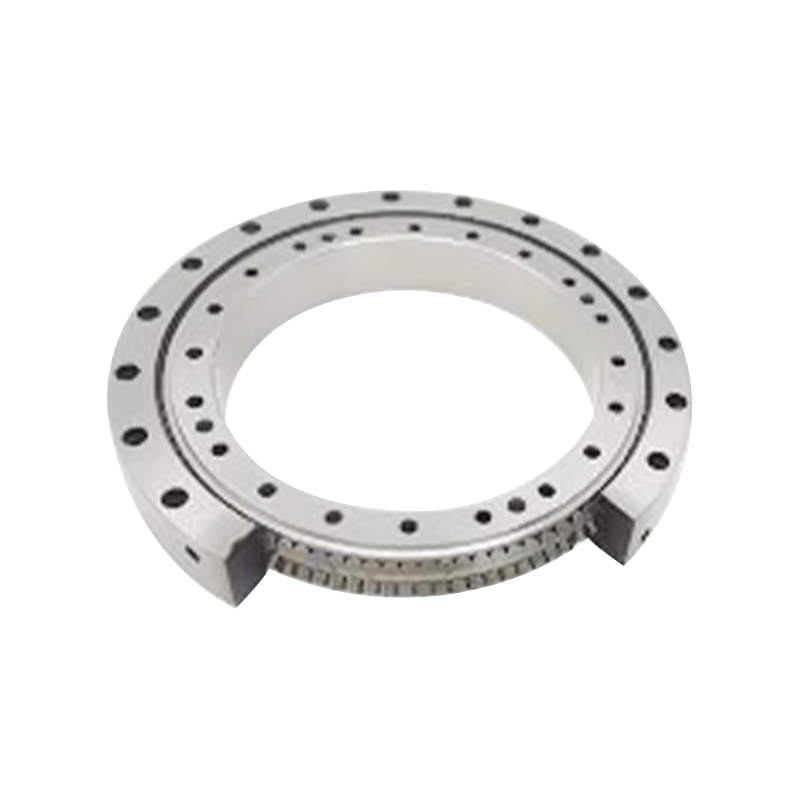

Łożysko poprzeczne RW o wysokiej wydajności

Łożyska krzyżowe RW o wysokiej wydajności (zintegrowane pierścienie wewnętrzne i zewnętrzne, z otworami montażowymi)

Łożysko wałeczkowe krzyżowe typu RW charakteryzuje się zintegrowaną konstrukcją pierścienia wewnętrznego i zewnętrznego, co zapewnia wysoką sztywność elementu. Otwory na śruby mocujące są wykonane maszynowo zarówno w pierścieniu wewnętrznym, jak i zewnętrznym; ich wymiary i ilość są zoptymalizowane, aby skutecznie zmniejszyć odkształcenie powierzchni tocznej podczas montażu, zapewniając w ten sposób stabilną wydajność obrotową. Ponadto, poprawiając precyzję obróbki, produkt ten spełnia wymagania dotyczące wysokiej dokładności obrotu.

Contact Us Skontaktuj się z nami
PRZEDV：Lekkie łożysko przegubowe CRBT DALEJ：Precyzyjne łożysko redukcyjne harmonicznych
  • Opis
  • Dane techniczne
  • Skontaktuj się z nami

Cechy łożyska:
·Miniaturyzacja i wysoka sztywność: Rolki o małej średnicy ułożone w konfiguracji dwurzędowej w odstępach co 45° zapewniają miniaturyzację i dużą sztywność.
·Wysoka dokładność obrotowa: Zintegrowana struktura pierścienia wewnętrznego i zewnętrznego umożliwia bardzo precyzyjny ruch obrotowy.
·Krótszy czas instalacji: Otwory montażowe zarówno na pierścieniu wewnętrznym, jak i zewnętrznym ułatwiają bezpośredni montaż, znacznie skracając czas montażu wałów i obudów wsporczych.

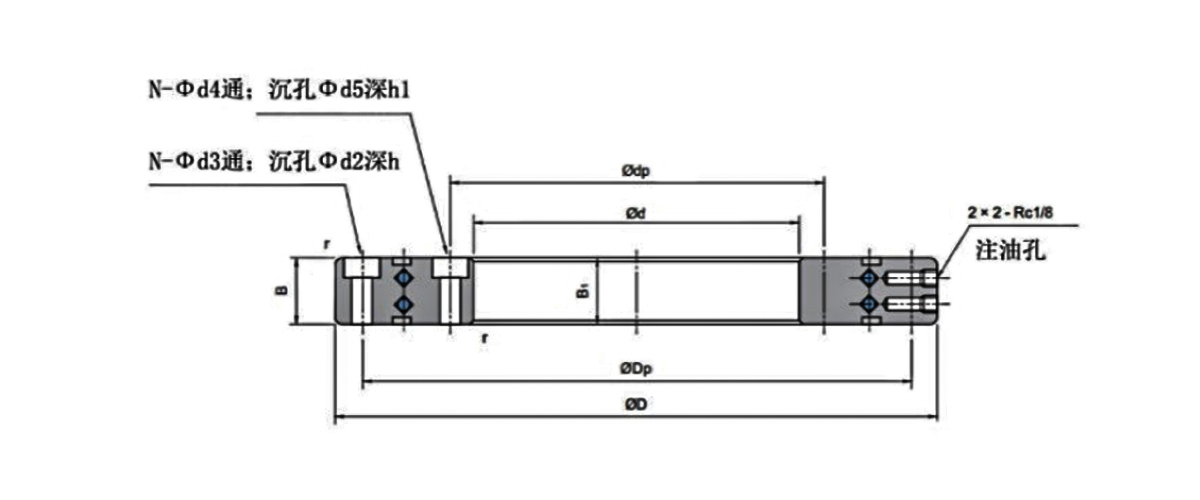

Typ łożyska Główne wymiary Relacja pomiędzy otworami montażowymi Ramię
wymiary 		Podstawowa nośność
(promieniowy) 		Waga
d D B B1 dp Wewnętrzny pierścień
otwory montażowe 		DP Zewnętrzne
otwory montażowe 		ds Dh Kr Kor
mm mm mm KN KN kg
Rw145 100 185 20 20 115 Otwór przelotowy 12-Φ4,6, głębokość pogłębienia Φ8,515 170 Otwór przelotowy 12-φ4,6, głębokość pogłębienia Φ8,515 135 150 24.6 59.3 2.70
RW164 120 210 30 30 138 Otwór przelotowy 12-φ6, głębokość pogłębienia φ1022,5 182 Otwór przelotowy 12-φ6, głębokość pogłębienia φ1022,5 ° 157 173 48.6 112 4.90
RW195 150 240 30 30 168 Otwór przelotowy 16-φ6, głębokość pogłębienia φ1022,5 222 Otwór przelotowy 16-φ6, głębokość pogłębienia φ1022,5 187 203 54.1 136 5.70
RW228 160 295 35 35 184 Otwór przelotowy 24-φ7, głębokość pogłębienia Φ1124,5 270 Otwór przelotowy 24-φ7, głębokość pogłębienia Φ1124,5 220 240 59.3 161 12.00
RW230 180 280 40 40 200 Otwór przelotowy 20-φ6, głębokość pogłębienia Φ1030 260 Otwór przelotowy 20-φ6, głębokość pogłębienia φ1030 217 245 87 215 9.90
RW250 200 300 40 40 220 Otwór przelotowy 20-φ6, głębokość pogłębienia φ1030 280 Otwór przelotowy 20-Φ6, głębokość pogłębienia Φ1030 237 265 89.7 231 11.00
RW297 210 380 40 40 240 Otwór przelotowy 24-φ9,3, ①14,5 głębokość pogłębienia28 350 Otwór przelotowy 24-φ9,3, głębokość pogłębienia φ14,528 285 315 101 288 22.00
RW323 260 385 50 50 282 Otwór przelotowy 24-φ7, głębokość pogłębienia Φ1238 363 Otwór przelotowy 24-Φ7, głębokość pogłębienia Φ1238 302 343 168 422 24.00
RW388 325 450 50 50 347 Otwór przelotowy 30-φ9,3, głębokość pogłębienia φ14,59" 428 Otwór przelotowy 30-φ9,3, ①14,5 głębokość pogłębienia 9 367 408 199 558 29.00
RW445 350 540 50 50 384 Otwór przelotowy 32-φ9,3, głębokość pogłębienia φ14,535 505 Otwór przelotowy 32-φ9,3, głębokość pogłębienia φ14,535° 425 465 216 652 47.00
RW463 395 525 50 50 418 Otwór przelotowy 36-φ10, głębokość pogłębienia φ159 502 Otwór przelotowy 36-φ10, ①15 głębokość pogłębienia9 440 480 208 634 31.00
RW530 460 600 50 50 486 Otwór przelotowy 40-Φ10, głębokość pogłębienia Φ159 574 Otwór przelotowy 40-φ10, głębokość pogłębienia φ159 510 550 233 771 40.00
RW665 580 750 60 60 610 Otwór przelotowy 32-φ12, głębokość pogłębienia φ1811 720 Otwór przelotowy 32-φ12, głębokość pogłębienia φ1811 640 690 314 902 92.00
RW760 650 870 60 60 690 Otwór przelotowy 32-φ14, głębokość pogłębienia φ2013 830 Otwór przelotowy 32-φ14, głębokość pogłębienia φ2013 735 785 336 1030 138.00
