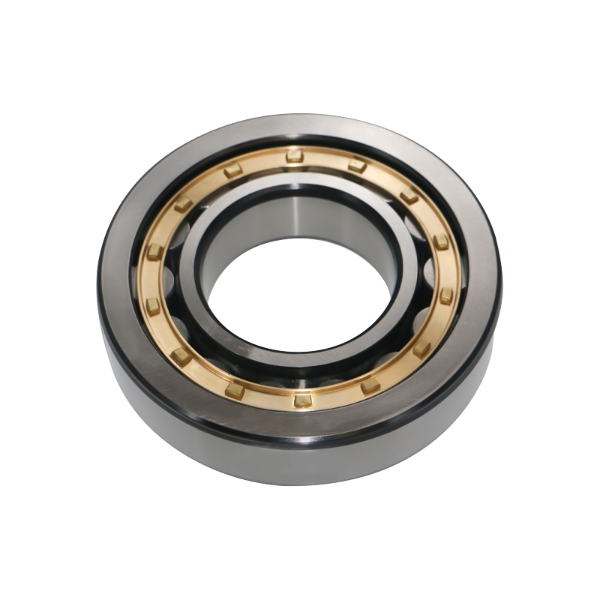

Dlaczego łożysko walcowe NU 309 doskonale sprawdza się w konstrukcjach silników i skrzyń biegów?

Kluczowy wniosek: Łożysko NU 309 doskonale sprawdza się jako łożysko pływające

W przypadku konstrukcji silników i przekładni, w których rozszerzalność cieplna wału jest krytycznym problemem, należy zastosować Łożysko NU 309 zapewnia najbardziej niezawodne rozwiązanie. Jego unikalna konstrukcja — pierścień wewnętrzny bez kołnierzy — umożliwia swobodne rozszerzanie się lub kurczenie wału w obu kierunkach osiowych, bez powodowania szkodliwych obciążeń wewnętrznych. Ta zdolność sprawia, że ​​łożysko walcowe NU 309 jest preferowanym wyborem w przypadku położenia swobodnego/nieustalonego w układach napędowych o dużej prędkości i dużej mocy, bezpośrednio zapobiegając przedwczesnemu uszkodzeniu łożyska z powodu osiowego naprężenia termicznego.

Inżynierowie wybierają łożysko NU 309 nie tylko ze względu na jego wysoką nośność promieniową, ale także ze względu na tę specyficzną, niezbędną funkcjonalność. Rozwiązuje podstawowy problem mechaniczny, zapewniając stabilność działania i długą żywotność w zastosowaniach od przemysłowych skrzyń biegów po duże silniki elektryczne.

Anatomia projektu: dlaczego nie ma kołnierzy na pierścieniu wewnętrznym?

Cechą charakterystyczną łożyska typu NU jest pierścień wewnętrzny całkowicie pozbawiony integralnych kołnierzy. Obydwa kołnierze znajdują się na pierścieniu zewnętrznym i prowadzą zespół wałeczka i koszyka. Ten przemyślany projekt zapewnia dwie najważniejsze zalety inżynieryjne:

1. Nieograniczony ruch osiowy
Wał wraz z pierścieniem wewnętrznym może ślizgać się osiowo w łożysku. Kompensuje to rozszerzalność cieplną lub kurczenie się wału – częste zjawisko w silnikach i przekładniach podczas cykli rozruchu i wyłączania – bez generowania szkodliwych sił osiowych, które w przeciwnym razie spowodowałyby przeciążenie łożyska.

2. Wsparcie czystego obciążenia promieniowego
Jako łożysko pływające, łożysko walcowe NU 309 zostało zaprojektowane tak, aby przenosić jedynie duże obciążenia promieniowe. Celowo nie jest przeznaczony do żadnego obciążenia osiowego. Ta przejrzysta definicja ścieżki obciążenia pozwala inżynierom przypisać zarządzanie obciążeniem osiowym do dedykowanego łożyska ustalającego (np. łożyska kulkowego zwykłego lub łożyska typu NUP) na drugim końcu wału, optymalizując cały projekt systemu.

W praktyce oznacza to, że wybierając łożysko NU 309, wybierasz komponent mający jeden, dobrze określony cel: przenoszenie sił promieniowych przy jednoczesnym uwzględnieniu liniowego wzrostu wału.

Wskaźniki wydajności: wskaźniki obciążenia i możliwości prędkości

Wymiary łożysk NU 309 są znormalizowane i wynoszą otwór 45 mm (d) x średnica zewnętrzna 100 mm (D) x szerokość 25 mm (B). W tej zwartej obudowie łożysko zapewnia znaczną nośność promieniową dzięki stykowi liniowemu pomiędzy rolkami i bieżniami. W przypadku standardowej konstrukcji łożyska NU 309 ECP kluczowymi wskaźnikami wydajności są:

• Podstawowa nośność dynamiczna (C): ~100,8 kN
• Podstawowe obciążenie statyczne (C0): ~90 kN
• Prędkość graniczna dla smarowania smarem/olejem: ~6000–7500 obr./min (w zależności od przyrostka konstrukcyjnego, np. ECJ, ECP lub ECM i metody smarowania)

Wartości te potwierdzają, że nośność łożyska NU 309 jest wyjątkowo wysoka jak na swój rozmiar, co czyni je odpowiednimi do zastosowań z dużymi obciążeniami promieniowymi, takimi jak szybkoobrotowe wały przekładni przemysłowych lub główne silniki napędowe.

Porównanie krytyczne: NU 309 vs. NJ 309 vs. NUP 309

Zrozumienie subtelnych różnic konstrukcyjnych pomiędzy jednorzędowymi typami łożysk walcowych jest niezbędne do prawidłowego zastosowania. Skorzystaj z poniższej tabeli, aby rozróżnić NU 309 z jego najbliższych wariantów:

Podczas przeprowadzania analizy NU 309 i NJ 309 kluczowym czynnikiem decyzyjnym jest to, czy dane zastosowanie wymaga, aby łożysko kompensowało ruch osiowy wału (wybierz NU), czy też wytrzymywało pewne obciążenie osiowe (wybierz NJ). Wyszukiwanie zamienników łożysk NU 309 lub odpowiedników SKF NU 309 często koncentruje się na tych specyfikacjach funkcjonalnych.

Inżynieria zastosowań: praktyczne przypadki użycia

NU 309 do zastosowań w skrzyniach biegów jest wyjątkowo powszechny, szczególnie w przypadku wału wejściowego o dużej prędkości. W tym przypadku wał szybko się nagrzewa od dużej prędkości obrotowej, powodując znaczną rozszerzalność cieplną. NU 309 działa jak łożysko swobodne lub pływające, umożliwiając wystąpienie tego rozszerzania bez powodowania osiowego napięcia wstępnego, które mogłoby prowadzić do przegrzania i zatarcia. Podobnie konfiguracja silnika elektrycznego z łożyskiem pływającym jest standardową praktyką w przypadku silników o określonej wielkości ramy, chroniąc łożyska po stronie napędowej i nienapędowej przed awarią wywołaną termicznie.

Innym praktycznym przykładem jest NU 309 do zastosowań sprężarkowych. W sprężarkach śrubowych lub odśrodkowych wał wirnika znacznie się rozszerza, gdy maszyna osiąga temperaturę roboczą. NU 309 po nieoporowej stronie wirnika zapewnia niezbędną swobodę osiową, zapewniając utrzymanie krytycznych luzów wewnętrznych pomiędzy wirnikami w celu uzyskania optymalnej wydajności.

Wskazówki dotyczące wyboru: przyrostki i luz wewnętrzny

Przy określaniu łożyska NU 309 kody przyrostków definiują kluczowe szczegóły konstrukcyjne, które wpływają na wydajność. Na przykład:

• ECP: Koszyk PA66 wzmocniony włóknem szklanym, centrowany na rolkach. Oferuje dobrą wytrzymałość i zdolność do dużych prędkości.
• ECM: Obrabiany maszynowo koszyk mosiężny, prowadzony na rolkach. Nadaje się do wyższych temperatur i wymagających warunków.
• ETS: Koszyk ze stali tłoczonej, prowadzony na rolkach. Solidna i ekonomiczna opcja.

Równie ważny jest wybór odpowiedniego luzu łożyska NU 309. W zastosowaniach, w których występuje duży gradient temperatury pomiędzy pierścieniem wewnętrznym i zewnętrznym, często wymagany jest luz promieniowy C3 (większy niż normalnie). Specyfikacja łożyska NU 309 ECP/C3 gwarantuje, że nawet w trudnych warunkach termicznych łożysko nie osiągnie ujemnego luzu, co drastycznie skróciłoby jego żywotność.

Dla inżynierów posiadających starszy sprzęt niezbędna jest znajomość odpowiednika łożyska NU 309 lub dokładnych opcji wymiany łożyska NU 309. Zawsze dopasowuj wymiary, nośność, przyrostek konstrukcyjny (ECP, ECM itp.) i stopień luzu wewnętrznego (np. C3), aby zapewnić bezpośredni i niezawodny zamiennik. Prawidłowe zrozumienie zakresu temperatur roboczych łożysk NU 309 i wymagań dotyczących smarowania ma również kluczowe znaczenie dla osiągnięcia obliczonej żywotności L10.
