Jak zainstalować pierścień Nilos 2206 AV (przewodnik krok po kroku)

Aby poprawnie zainstalować 2206 AV Pierścień Nilosa należy ustawić tak, aby wypukła (otwarta) strona była skierowana w stronę bieżni łożyska. Pierścień musi przylegać do zewnętrznego pierścienia łożyska. Pierścień Nilos 2206 AV ma luz konstrukcyjny c = 0,3 mm, który nie może być zniekształcony. Użyj płaskiego wybijaka lub prasy z równomierną siłą na całym obwodzie – nigdy nie uderzaj bezpośrednio w uszczelkę.

Co wyróżnia pierścień 2206 AV Pierścień Nilosa

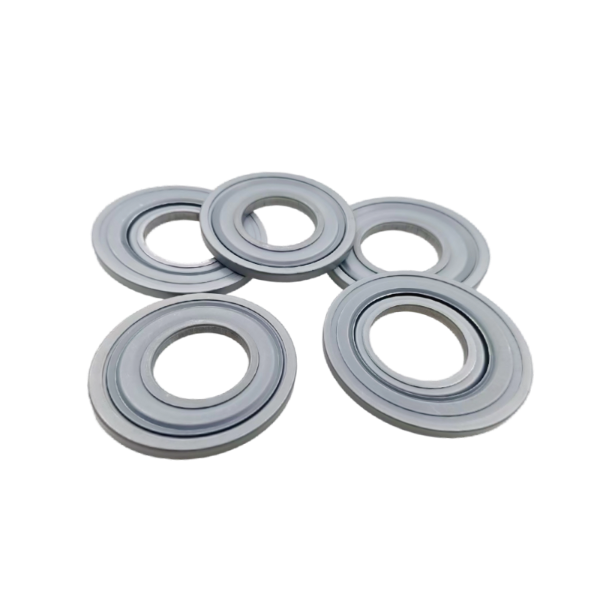

Pierścień Nilos 2206 AV to precyzyjne metalowe uszczelnienie labiryntowe, a nie gumowa uszczelka wargowa. Składa się z uformowanego stalowego pierścienia o określonej geometrii. Według stiardowych wymiarów ten pierścień Nilos ma średnicę wewnętrzną (d) 30 mm, średnicę zewnętrzną (D) 56,2 mm, szerokość (a) 44 mm i wysokość wargi (i) 2,5 mm. Grubość stali (c) wynosi 0,3 mm. Ta sztywna konstrukcja tworzy bezdotykowy labirynt, który zatrzymuje smar, umożliwiając jednocześnie swobodny obrót, w przeciwieństwie do uszczelek gumowych, które powodują tarcie i zużycie.

Instalacja krok po kroku pierścienia 2206 AV Nilos

1. Sprawdź otwór łożyska i obudowy

Przed zamontowaniem pierścienia Nilos 2206 AV należy sprawdzić, czy pierścień zewnętrzny łożyska i kołnierz obudowy są czyste, suche i wolne od zadziorów. Każda cząstka większa niż 0,05 mm może unieść pierścień Nilos, niszcząc precyzyjny luz 0,3 mm.

2. Określ prawidłową orientację

Trzymaj pierścień 2206 AV Nilos otwartą stroną (stroną z widocznym rowkiem lub wgłębieniem) skierowaną w stronę wewnętrznego pierścienia łożyska. Bardziej płaska, zamknięta strona powinna być skierowana na zewnątrz. Zamontowanie pierścienia Nilosa odwrotnie spowoduje zatrzymanie zanieczyszczeń na łożysku, powodując szybkie zużycie.

3. Zastosuj równomierny nacisk osadzenia

Użyj prasy trzpieniowej lub prasy hydraulicznej z płaską tuleją, która styka się tylko z zewnętrzną krawędzią pierścienia Nilos 2206 AV. Zalecana siła osadzania wynosi 1,5 – 3,0 kN. Jeśli prasa nie jest dostępna, użyj młotka z miękkim biciem i wybijaka rurowego o średnicy zewnętrznej (56,2 mm). Stuknij w wzór gwiazdy – 6 do 8 lekkich dotknięć – aby zapobiec przechyleniu.

4. Sprawdź ostateczny luz i wyrównanie

Po osadzeniu pierścienia Nilos 2206 AV szczelina promieniowa pomiędzy pierścieniem a pierścieniem wewnętrznym łożyska powinna wynosić 0,2 – 0,4 mm. Użyj szczelinomierza w czterech punktach (0°, 90°, 180°, 270°). Odchylenie większe niż 0,1 mm wskazuje na niewspółosiowość. Luz osiowy (c) musi pozostać na zaprojektowanym poziomie 0,3 mm – jakiekolwiek zmniejszenie oznacza deformację pierścienia Nilos.

Krytyczne wymiary pierścienia 2206 AV Nilos

Dokładny montaż tego pierścienia Nilos zależy od dopasowania uszczelki do wymiarów łożyska. Poniżej znajdują się kluczowe tolerancje:

• Średnica wewnętrzna (d) : 30,0 mm ±0,1 mm
• Średnica zewnętrzna (D) : 56,2 mm 0,1 / -0,0 mm
• Szerokość (a) : 44,0 mm ±0,2 mm
• Wysokość warg (i) : 2,5 mm ±0,05 mm
• Grubość metalu (c) : 0,3 mm ±0,02 mm

Odchylenia wykraczające poza te tolerancje albo zablokują łożysko (jeśli pierścień Nilos jest zbyt ciasny), albo umożliwią wniknięcie zanieczyszczeń (jeśli jest zbyt luźny). Zawsze mierz przed montażem.

Typowe błędy podczas montażu pierścienia Nilos

• Odwrócona orientacja : 2206 AV Pierścień Nilosa nie może usuwać zanieczyszczeń, jeśli jest zainstalowany tyłem. Tłuszcz wycieka do środka 50–100 godzin zamiast trwać tysiące godzin.
• Nadmierne dokręcenie lub bezpośrednie uderzanie młotkiem : Zniekształcenie zmienia c = 0,3 mm luz bliski zeru. Pierścień Nilos ociera się o pierścień wewnętrzny, powodując nagrzewanie się i hałas w ciągu kilku minut pracy.
• Ekscentryczne siedzenia : Jedna strona pierścienia Nilosa jest położona głębiej niż druga. Tworzy to zmienną szczelinę (0,1 mm do 0,5 mm), umożliwiając cząstkom większym niż 150 µm wejść do łożyska.
• Używanie niewymiarowego driftu : Dryf mniejszy niż 56,2 mm koncentruje siłę na krawędzi pierścienia Nilos, trwale deformując delikatny profil labiryntowy.

Aby uniknąć tych błędów, użyj zaciskarki o odpowiednim rozmiarze (średnica styku = 56,2 mm ) i dwukrotnie sprawdzić orientację przed osadzeniem 2206 AV Pierścień Nilosa .

Jak potwierdzić pomyślną instalację pierścienia Nilos

Po naciśnięciu 2206 AV Pierścień Nilosa do obudowy, wykonaj dwie szybkie kontrole weryfikacyjne:

• Próba rotacji : Obrócić ręcznie pierścień wewnętrzny łożyska. Musi się obracać płynnie, bez odgłosów zgrzytania . Jakikolwiek opór oznacza, że ​​pierścień Nilos dotyka obracającej się części.
• Kontrola osadzania w jednej płaszczyźnie : outer edge of the 2206 AV Pierścień Nilosa powinno być zlicowane lub zagłębione do 0,1 mm poniżej powierzchni obudowy. Występ większy niż 0,2 mm wskazuje na niekompletne osadzenie.

Jeśli oba warunki zostaną spełnione, pierścień Nilos zapewnia zamierzony efekt labiryntowy – zatrzymuje tłuszcz i blokuje gruboziarnisty pył (cząstki <30 µm są na ogół nieszkodliwe).

Narzędzia wymagane do montażu pierścienia 2206 AV Nilos

• Prasa trzpieniowa lub prasa hydrauliczna (zalecana siła: 1,5 – 3,0 kN )
• Płaski, rurowy dryf o średnicy wewnętrznej > 30 mm i średnicy zewnętrznej 56,2 mm
• Zestaw szczelinomierzy (0,05 mm do 1,0 mm)
• Czystą, niestrzępiącą się szmatką i alkoholem izopropylowym
• Suwmiarka cyfrowa (w celu sprawdzenia d=30 mm and D=56,2 mm przed instalacją)

Używanie odpowiednich narzędzi zapobiega zniekształceniom i zapewnia 0,3 mm luz konstrukcyjny pierścienia Nilosa jest zachowany.

Często zadawane pytania dotyczące pierścienia 2206 AV Nilos

Czy pierścień 2206 AV Nilos może być ponownie użyty po usunięciu?

Nie. Pierścień Nilos 2206 AV to precyzyjnie uformowany metalowy element, który nieznacznie odkształca się podczas prasowania. Usunięcie prawie zawsze zmienia grubość c=0,3 mm lub powoduje powstanie płaskich plam na profilu labiryntowym. Aby zapewnić niezawodne uszczelnienie, zawsze używaj nowego pierścienia Nilos.

Jaki otwór w obudowie jest wymagany dla tego pierścienia Nilos?

Pierścień Nilos 2206 AV wymaga otworu w obudowie o tolerancji H7 56,2 mm (zwykle 56,2 0,03 / -0,0 mm). Otwór większy niż 56,25 mm nie zabezpieczy pierścienia Nilos – może się obrócić lub wypaść. Jeśli otwór jest zużyty, użyj środka ustalającego przeznaczonego do uszczelek metalowych lub wymień obudowę.

Czy przed montażem należy nałożyć smar na pierścień Nilos?

Lekko nasmaruj otwór w obudowie i zewnętrzną krawędź pierścienia Nilos 2206 AV cienkim smarem (np. NLGI 2). Nie pozwól, aby smar dostał się do rowka labiryntowego pierścienia Nilos – może przyciągnąć pył ścierny. Luz wewnętrzny c = 0,3 mm powinien pozostać suchy, aby działał jak prawdziwy labirynt.

Czym różni się pierścień Nilos od gumowego pierścienia uszczelniającego?

W przeciwieństwie do uszczelek gumowych, które powodują tarcie (moment oporu 0,1–0,3 Nm), pierścień Nilos 2206 AV jest bezdotykową uszczelką metalową – zapewnia niemal zerowe tarcie. Uszczelki gumowe zawodzą w temperaturze powyżej 100°C, podczas gdy pierścień Nilos wytrzymuje temperaturę 200°C. Jednakże pierścień Nilos nie jest w stanie uszczelnić przed cieczami lub bardzo drobnym pyłem (<10 µm) tak skutecznie, jak uszczelka wargowa. Wybierz w oparciu o warunki pracy.

Oczekiwania dotyczące wydajności po prawidłowym montażu pierścienia Nilos

Kiedy 2206 AV Pierścień Nilosa jest prawidłowo zamontowany (otwarta strona w kierunku łożyska, jednolita 0,3 mm luz, brak zniekształceń), łożysko osiągnie:

• Zatrzymywanie tłuszczu: >95% oryginalnego smaru po 2000 godzinach przy umiarkowanych prędkościach (3000 obr/min).
• Wykluczenie zanieczyszczeń: Cząsteczki większe niż 0,1 mm są skutecznie blokowane.
• Wzrost temperatury: Mniej niż 10°C powyżej temperatury otoczenia ze względu na bezkontaktową labiryntową konstrukcję pierścienia Nilosa.

Odchylenia od procedury montażowej powodują przedwczesną awarię łożyska w ciągu 50–200 godzin. Zawsze traktuj pierścień 2206 AV Nilos jak element precyzyjny – obchodź się z nim ostrożnie, zainstaluj prawidłowo, a będzie chronił Twoje łożysko przez tysiące godzin.
