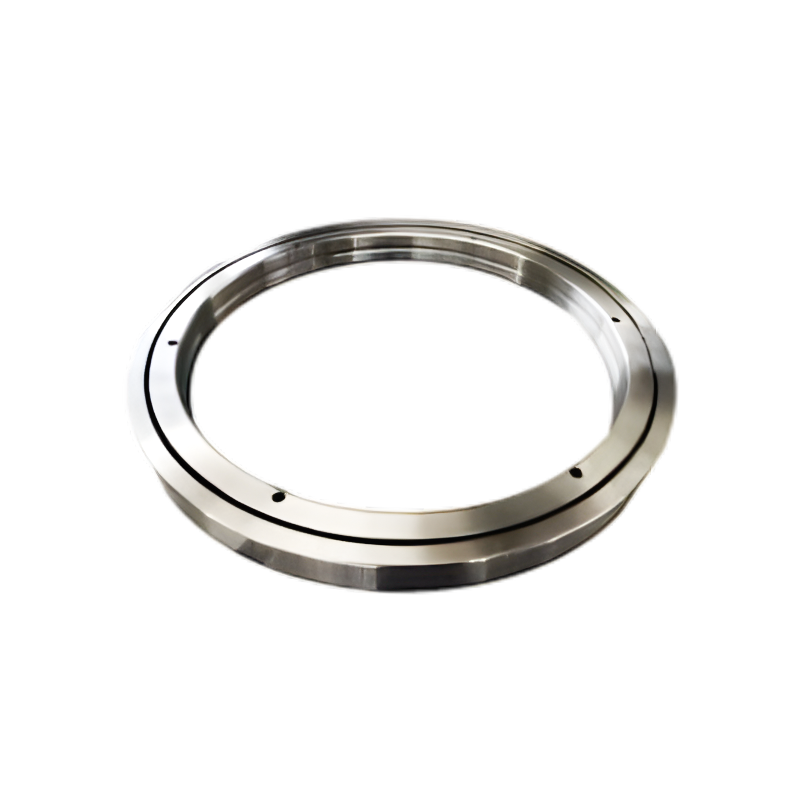

Łożysko walcowe krzyżowe RE

Łożyska wałeczkowe krzyżowe typu RE to łożyska wałeczkowe poprzeczne z dzielonym pierścieniem wewnętrznym i jednoczęściowym pierścieniem zewnętrznym. Są rodzajem łożysk z wirującą konstrukcją pierścienia zewnętrznego. Główne wymiary łożysk krzyżowych typu RE są takie same jak wymiary łożysk krzyżowych typu RB. Najlepiej nadają się do zastosowań wymagających dużej dokładności obrotu pierścienia zewnętrznego. Łożyska krzyżowe typu RE charakteryzują się zoptymalizowanym napięciem wstępnym, dużą sztywnością i dużą dokładnością obrotu rolek prowadzących. Nadają się do zastosowań wymagających dużej dokładności obrotu pierścienia zewnętrznego. Cienkościenna, zwarta konstrukcja przyczynia się do lekkiej konstrukcji powiązanych konstrukcji, a struktura integralnego pierścienia zewnętrznego jest bardziej odpowiednia do zastosowań wymagających dużej dokładności obrotu pierścienia zewnętrznego, osiągając stabilną dokładność obrotu na poziomie μm.

Contact Us Skontaktuj się z nami
PRZEDV：Precyzyjne łożysko poprzeczne RB DALEJ：Łożyska krzyżowe serii RU
  • Opis
  • Dane techniczne
  • Skontaktuj się z nami

Funkcje łożyska
1. Wysoka precyzja: Dokładność może osiągnąć stopnie P4 i P2;
2. Wysoka sztywność: Wszystkie łożyska z tej serii są wstępnie naprężone;
3. Wysoka nośność: Wytrzymuje obciążenia osiowe, promieniowe i obciążenia wywracające.
4. Kompaktowy rozmiar: Kompaktowy rozmiar łożyska oszczędza miejsce w maszynie głównej.
6. Wysoka prędkość obrotowa
7. Zmniejszona długość wału i koszty obróbki; ograniczone zmiany geometrii spowodowane rozszerzalnością cieplną.
8. Separatory nylonowe zapewniają niski moment bezwładności, niski moment rozruchowy i łatwą kontrolę indeksowania kątowego.
9. Zoptymalizowane napięcie wstępne, wysoka sztywność i wysoka precyzja ruchu rolek prowadzących.
10. Stal nawęglana zapewnia doskonałą odporność na uderzenia i odporność na zużycie powierzchniowe.
11. Prosty, ale dobrze nasmarowany.

Często zadawane pytania:
Dzielonego pierścienia wewnętrznego lub zewnętrznego, po zabezpieczeniu śrubami i nakrętkami, nie można rozdzielić i można go bezpośrednio zamontować w obudowie łożyska. Jednakże nieprawidłowy montaż wewnętrznego bloku dystansowego znacząco wpłynie na wydajność obrotową i naprężenia elementów tocznych; dlatego nie należy samowolnie demontować łożyska.
1. Połączenie pomiędzy pierścieniem wewnętrznym i zewnętrznym może czasami być lekko przesunięte. Przed montażem w obudowie łożyska należy poluzować śruby mocujące pierścień wewnętrzny lub zewnętrzny i przed montażem skorygować je plastikowym młotkiem.
2. Podczas montażu lub demontażu nie należy przykładać siły zewnętrznej do śrub łączących. 3. Należy zwrócić uwagę na tolerancje wymiarowe zainstalowanych elementów, aby mieć pewność, że kołnierz dociskowy boczny będzie mógł mocno zacisnąć pierścień wewnętrzny lub zewnętrzny z boku.

Aplikacje:
Szeroko stosowane w precyzyjnych stołach obrotowych, przegubach obrotowych ramion robotów, urządzeniach medycznych, przyrządach pomiarowych itp.

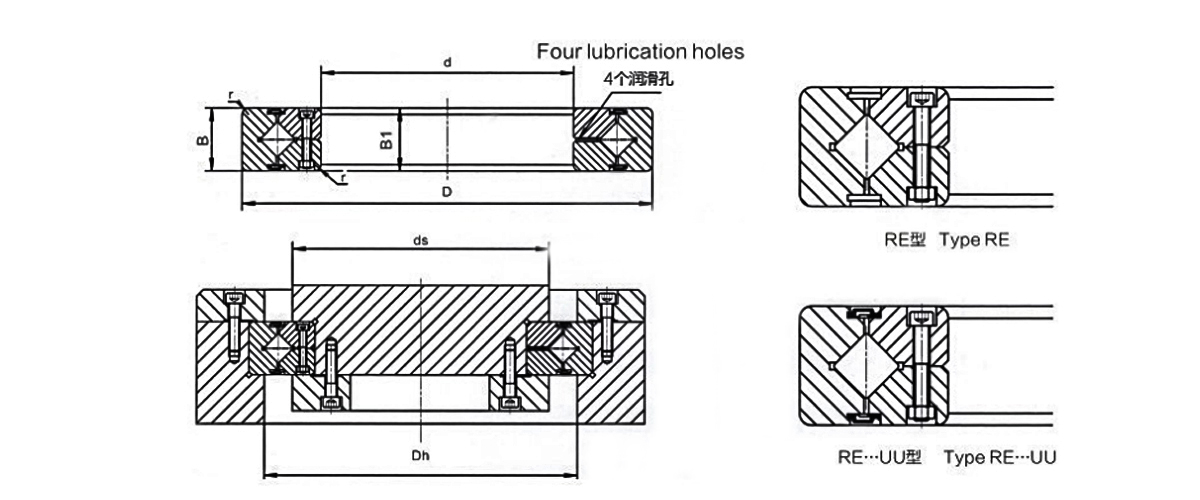

Typ łożyska Wymiar Rozmiar ramion Podstawowa nośność (promieniowa) Waga
Średnica wewnętrzna Średnica zewnętrzna Średnica podziałowa rolki Wysokość Fazowanie Kr Kor
d D Dpw B. B1 Rmin ds Dh KN KN kg
RE 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE 11020 110 160 137 20 1 120 140 34 54 1.56
RE 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Typ łożyska Wymiar Rozmiar ramion Podstawowa wartość obciążenia (raniai) Waga
Średnica wewnętrzna Średnica zewnętrzna Średnica podziałowa Aoller Wysokość Fazowanie Kr Kor
d D Dpw B B1 min ds Dh KN KN kg
RB 14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB 14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB 15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB 15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB 15030 150 230 188 30 1.5 173 211 100 156 5.3
RB 16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB 18025 180 240 210 25 1.5 195 225 84 143 3.44
RB 19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB 20025 200 260 230 25 2 215 245 84.2 157 4
RB 20030 200 280 240 30 2 221 258 114 200 6.7
RB 20035 200 295 247.7 35 2 225 270 151 252 9.6
RB 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB 25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB 30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB 30035 300 395 345 35 2.5 322 368 183 367 13.4
RB30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB 35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB90070 900 1050 969 70 4 937 1001 494 1490 120
RB 1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
