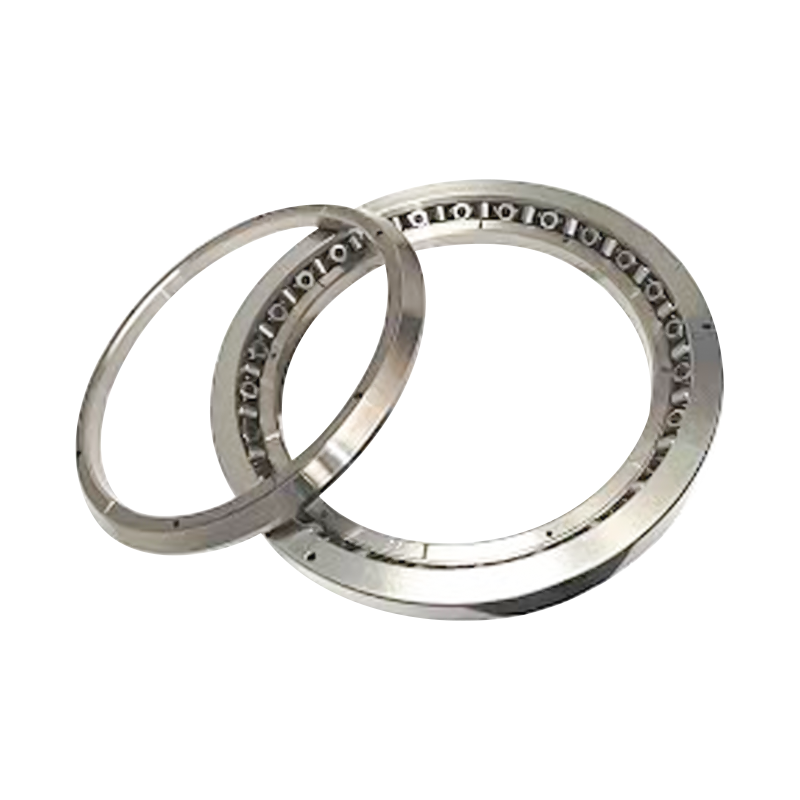

Typ JXR (łożysko stożkowe krzyżowe)

Łożysko to składa się z dwóch zestawów bieżni i rolek połączonych pod kątem prostym, przy czym rolki są ułożone naprzemiennie, krzyżowo. Wysokość przekroju poprzecznego łożyska jest podobna jak w przypadku jednorzędowej konstrukcji nośnej, co pozwala zaoszczędzić przestrzeń montażową i materiał obudowy. Duży kąt zbieżności i zwężająca się konstrukcja geometryczna pozwalają całemu układowi łożyskowemu skutecznie zarządzać rozpiętością kilkakrotnie większą od szerokości samego łożyska. Skrzyżowane rolki stożkowe są w stanie przenosić duże momenty wywracające (moment przechylający).

Contact Us Skontaktuj się z nami
PRZEDV：Typ RA (pierścień zewnętrzny segmentowy, pierścień wewnętrzny obrotowy) DALEJ：Łożysko redukujące harmoniczne robota CSD
  • Opis
  • Dane techniczne
  • Skontaktuj się z nami

Cechy konstrukcyjne
Typ JXR charakteryzuje się zwartą konstrukcją, dużą sztywnością i dużą precyzją. Jest w stanie przenosić jednocześnie obciążenie promieniowe, obciążenie osiowe i moment wywracający (moment przechylający). Dodatkowo oferuje zalety dużej prędkości obrotowej oraz oszczędność miejsca i materiału. Te cechy sprawiają, że jest to idealny wybór do zastosowań precyzyjnych, takich jak szybkie szlifierki pionowe, stoły obrotowe obrabiarek i roboty przemysłowe.

Zakres zastosowania
Nadaje się do stosowania w obrabiarkach, w tym między innymi w wiertarkach pionowych i stołach szlifierek, precyzyjnych okrągłych stołach podziałowych, dużych systemach rolkowych, stołach obrotowych (platformach obrotowych) i robotach przemysłowych.

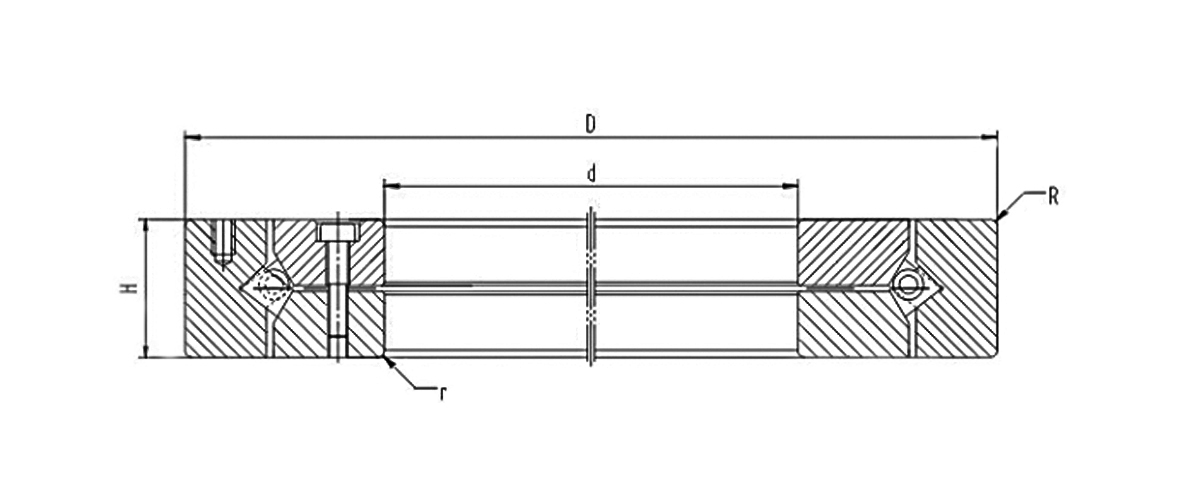

Typ łożyska Średnica wewnętrzna Średnica zewnętrzna Szerokość Fazowanie Podstawowa nośność (promieniowa) Podstawowa nośność (osiowa) Ograniczona prędkość Waga
d D H R KN KN obr./min kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
