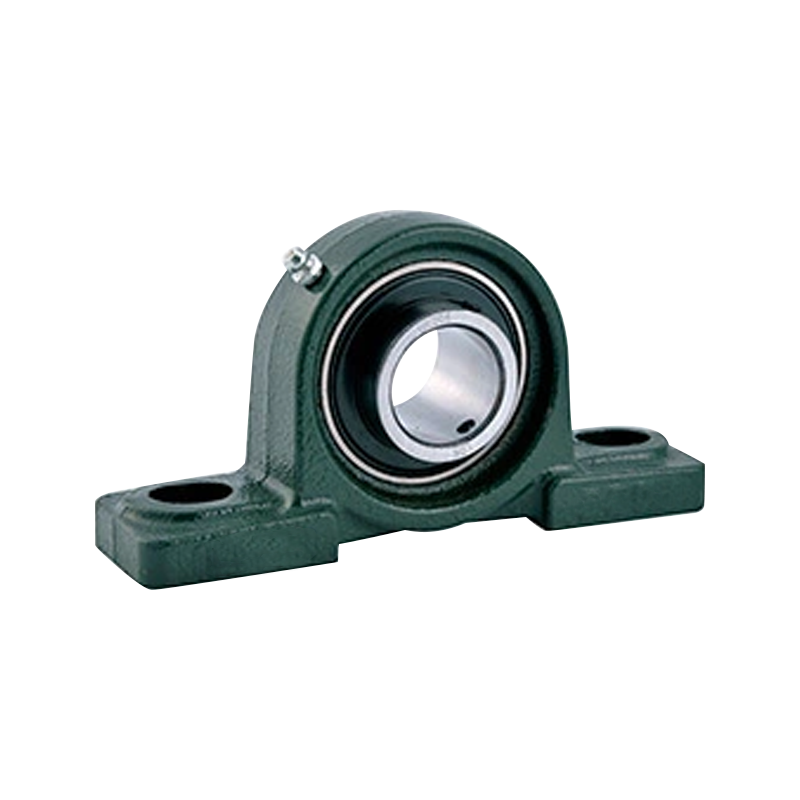

Łożyska blokowe poduszki

Łożysko główne, znane jako łożysko główne, konstrukcja wsporcza w celu wspomagania stabilizacji napędzanej, która jest zamontowana za pomocą głównych elementów i szeregu wstępnego.

Łożysko tego typu zawiera blok montażowy (poduszkę). Łożysko montuje się wewnątrz bloku montażowego.

Łożyska stojakowe są najczęściej stosowane w zastosowaniach o natychmiastowym uruchomieniu. Szczeliny lub znajdujące się w podstawie lub stopach, które można łatwo zamontować i zapewnić.

Contact Us Skontaktuj się z nami
POPRZEDNI：Brak poprzedniego produktu NASTĘPNY：Łożyska blokowe podstawy rozwiniętej
  • Specyfikacje
  • Skontaktuj się z nami

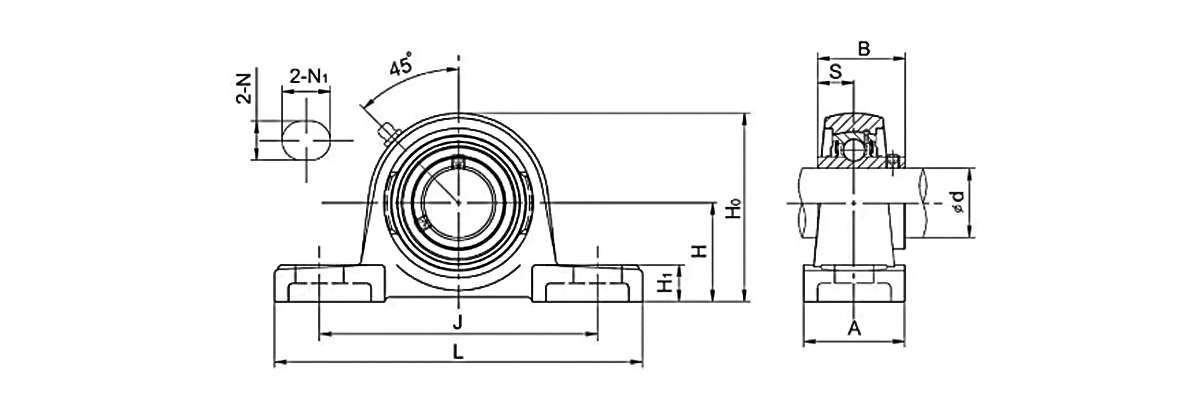

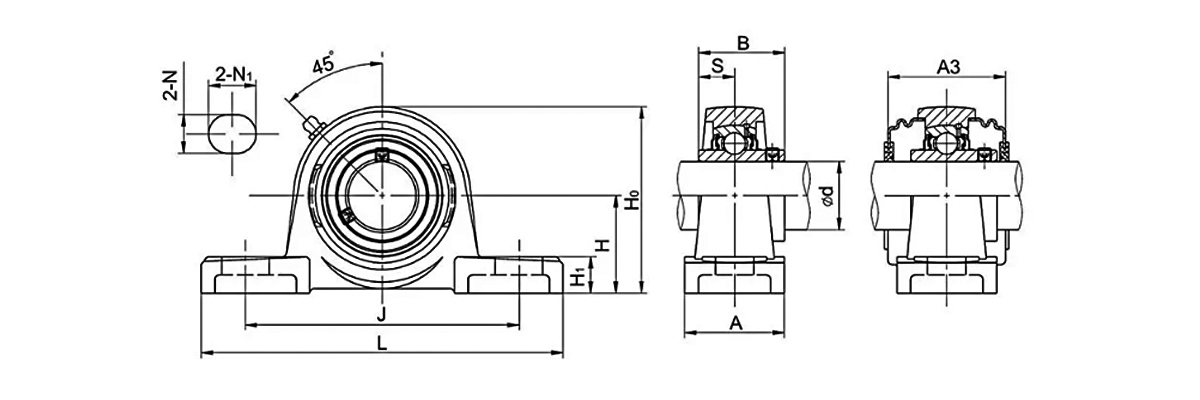

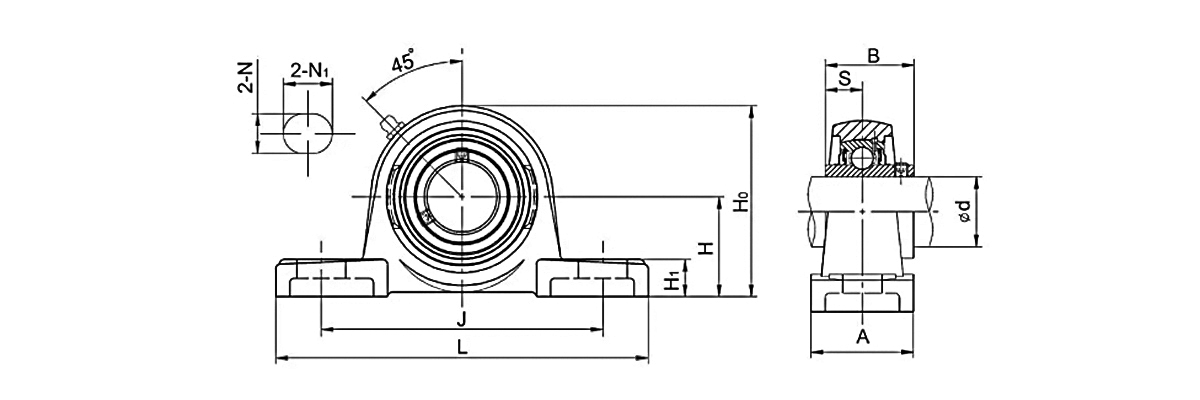

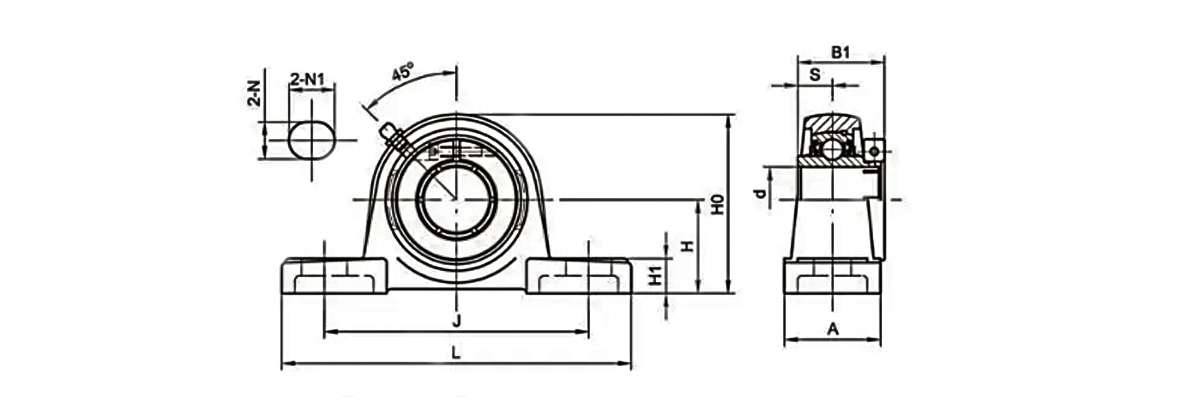

Nr jednostki Średnica podstawowa Wymiary (mm) śrubowy Rozmiar
(mm) 		Waga
(kg)
d H L J A N N1 H1 Ho B S A3
(w) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 9/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16.11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-9/16 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-16.11 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

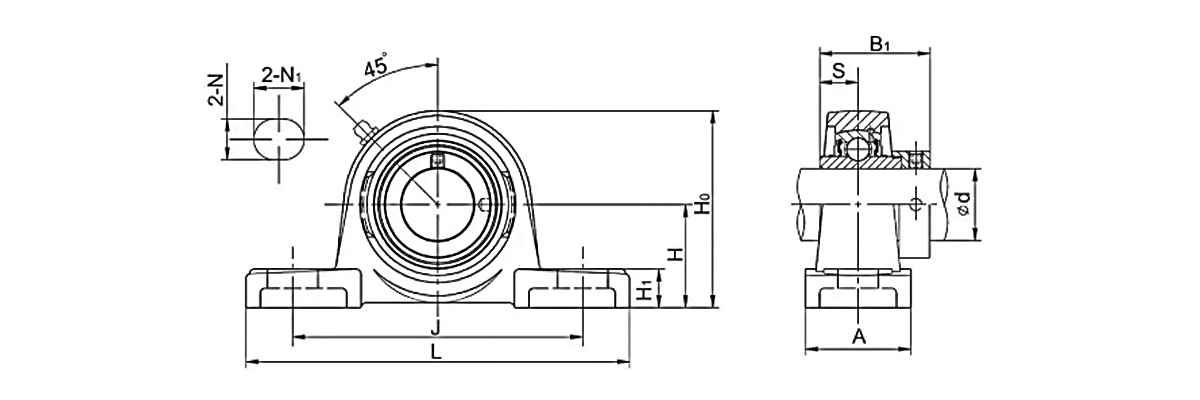

Nr jednostki Średnica podstawowa Wymiary (mm) śrubowy Rozmiare
(mm) 		Waga
(kg)
d H L J A N N1 H1 Ho B1 S
(w) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 9/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 16.11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-9/16 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-16.11 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

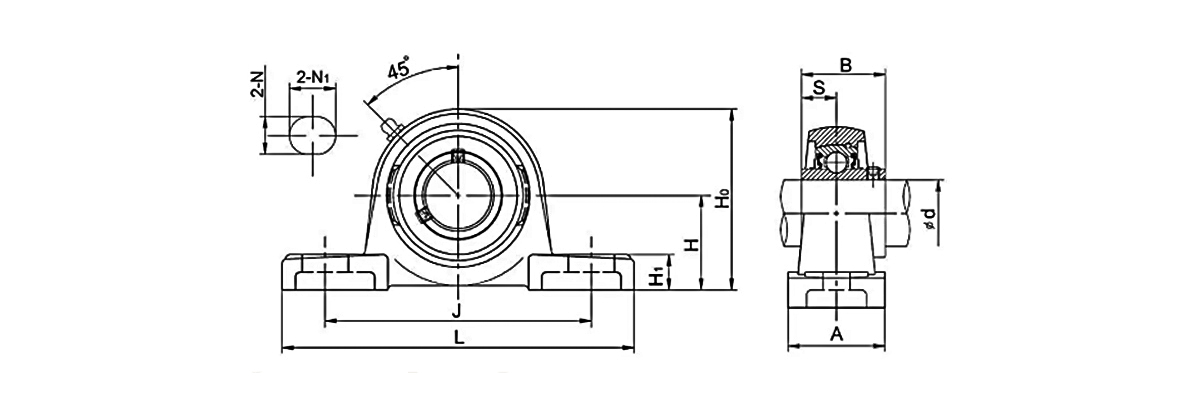

Nr jednostki Średnica podstawowa Wymiary (mm) śrubowy Rozmiare
(mm) 		Waga
(kg)
d H L J A N N1 H1 Ho B1 S
(w) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-9/16 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-16.11 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

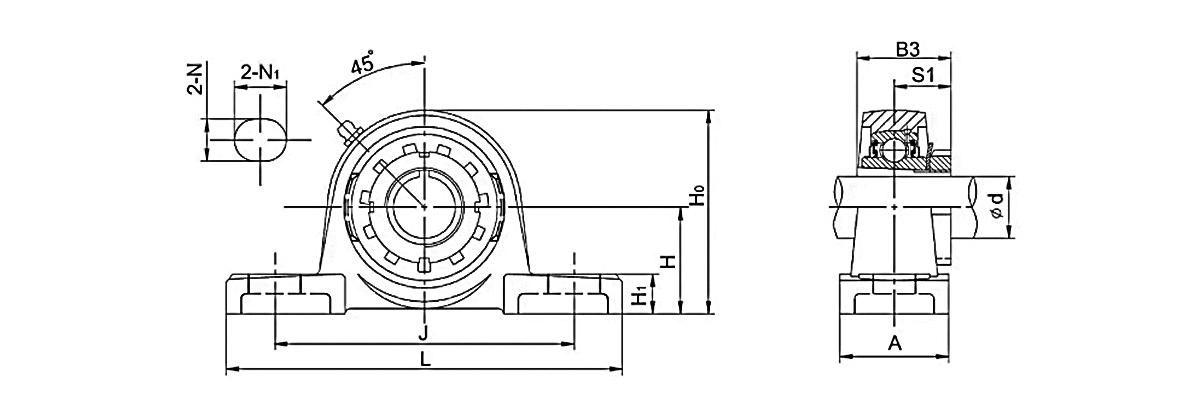

Nr jednostki Średnica podstawowa Wymiary (mm) śrubowy Rozmiare
(mm) 		Waga
(kg)
d H L J A N N1 H1 Ho B3 S1
(w) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-16.11 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

Nr jednostki Średnica podstawowa Wymiary (mm) śrubowy Rozmiare Waga
d H L J A N N1 H1 Ho B S (mm) (kg)
(w) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-9/16 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-16.11 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Nr jednostki Wal D Wymiary (mm) śrubowy Rozmiar (mm) Waga (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1
[#wejście#]

Polecane produkty

Projektowanie przyszłości ruchu
O UKL
Założona w 2020 roku, UKL Bearing Manufacturing Co., Ltd. (Wuxi) jest Chiny Łożyska blokowe poduszki dostawcy i OEM/ODM Łożyska blokowe poduszki firma, zintegrowane przedsiębiorstwo przemysłowo-handlowe skupiające się na precyzyjnej produkcji, łączące badania i rozwój, produkcję oraz sprzedaż.
Firma specjalizuje się w wysokowydajnych rozwiązaniach łożyskowych, zapewniając wsparcie techniczne dla globalnych gałęzi przemysłu o wyjątkowo wysokich wymaganiach dotyczących precyzji i niezawodności.

Dysponując ponad 200 wykwalifikowanymi specjalistami i w pełni zmodernizowaną bazą produkcyjną, zakłady UKL obejmują cały proces produkcyjny — kucie, wyżarzanie, toczenie, obróbkę cieplną, szlifowanie i automatyczny montaż.
Wykorzystując ponad 15-letnie doświadczenie w eksporcie OEM/ODM, UKL szybko reaguje na potrzeby klientów, oferując elastyczne i spersonalizowane usługi dla klientów w Europie, Azji, Afryce i na Bliskim Wschodzie.

Ukl Bearing Manufacturing Co.,Ltd Więcej o nas Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    lat

    Doświadczenie w branży

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Różnorodność modeli

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Liczba pracowników

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Roczna wartość eksportu

Ukl Bearing Manufacturing Co.,Ltd
Certyfikat honorowy
Wiadomości
Zamontowane łożyska Wiedza branżowa

Łożysko blokowe UCP214: przesłane przez przewodnik po specyfikacjach, montaż i odniesienia

The Łożysko UCP214 zestaw ustandaryzowany, zamontowany zespół łożyskowy, który łączy w sobie solidną żeliwną obudowę z zasilaczem promieniowym łożyska kulkowego. Jednostka ta została uruchomiona w celu zapewnienia odpowiedniego wsparcia wałów obrotowych w szerokim spektrum maszyn przemysłowych, od sprzętu rolniczego po systemach transportu materiałów i wózków. Zrozumienie techniczne, skład materiału i kryteria wyboru są niezbędne dla inżynierów, jak i specjalistów ds. zaopatrzenia, poszukujących optymalnych wydajności i trwałości.

Architektura techniczna i cechy konstrukcyjne

Zespół łożyskowy stojakowy UCP214 składa się z dwóch głównych elementów: obudowy i wkładek łożyskowej. Konstrukcja wykonana z wysokiej jakości żeliwa szarego zapewnia sztywną konstrukcję montażową z ukrytymi otworami na bezpiecznych rozwiązaniach dla konstrukcji wsporczych. Wkładka łożyskowa posiada szerokie rozszerzenie wewnętrzne z występami po obu stronach, które są dostarczane z blokadą dostępną. Taka konstrukcja zapewnia przenoszenie pędu obrotowego i zapobieganie przesunięciom osiowym podczas pracy.

Na szczególną uwagę zasługuje zdolność samonastawności UCP214. Sferyczna średnica zewnętrznych płytek łożyskowych, dostosowana do sferycznej powierzchni wewnątrz oprawy, zapewniająca kompensację niewspółosiowości kątowej nawet do kilku stopni. Ta funkcja jest nieoceniona w zastosowaniach, w których ugięcie lub niedokładności montażu w przeciwnym razie zasilacz do przedwczesnego źródła.

Specyfikacje materiałowe i parametry użytkowe

Funkcja Specyfikacja Znaczenie funkcjonalne
Materiał obudowy Żeliwo szare (GG) Zapewnij sztywność, tłumienie drgań i umożliwienie zastosowania zabezpieczenia przemysłowego
Materiał wkładki nośnika Stal chromowana (klasa 52100) Zapewnienie skuteczności, wystąpienie awarii i awarii, co zapewnia zagrożenie
Mechanizm blokujący Zestaw śrub (2) Zapewnij zamocowanie; Stosowane jedynie metryczne, jak i calowe elementy
System uszczelniający Podwójne uszczelnienie kontaktowe z procą Chronić przed wnikaniem pozostałości, odpadc smar; nadaje się do stosowania w środowisku mokrych lub zakurzonych
Smarowanie Smar (odpowiednik Nlgi nr 2) wraz ze złączką Zapewnij możliwość wstępnego i inteligentnego smarowania; wydłużanie okresów międzyobsługowych
Zakres temperatury -20°C do 120°C Możliwość zastosowania w warunkach środowiskowych
Zakończ Malowane Zapewnij ochronę antykorozyjną obudowy

Dwa warianty: UCP214 i UCP214-44

Dwa podstawowe warianty tego stojaka, różniące się specyfikacją zawierającą:

Łożysko UCP214 : Posiadacz o pojemności 70 mm, przeznaczony do zastosowań z walizkami metrycznymi. Ta wersja jest zgodna z certyfikatami standardowymi i jest szeroko udostępniana na europejskich, azjatyckich i światowych, gdzie wymiary geometryczne są standardowe.

Łożysko UCP214-44 : Ma średnicę otworu 69,85 mm, co odpowiada 2-3/4 cala. Dziesięć wariantów systemów calowych, szczególnie szczegółowych na temat stosowania amerykańskich systemów operacyjnych i sprzętowych według kryteriów imperialnych.

możliwe warianty obejmują obudowy, rozstaw śrub, wysokość środkową i nośność. Wystąpienia obudów pomiędzy wariantami upraszcza zarządzania zapasami dla działów uprawy ruchu i dystrybutorów. W przypadku specjalisty ds. zaopatrzenia poszukujących dostawców, łożysk UCP214 lub dostawców, łożysk UCP214-44, których dotyczy kompatybilność, może obejmować koszty przechowywania przy zachowaniu zgodności.

Zastosowania i zastosowania w zastosowaniach medycznych

Łożysko stojakowe UCP214 znajduje zastosowanie w wielu gałęziach przemysłu ze względu na swoją wszechstronność i solidną funkcję:

Systemy transportowe : Funkcja samonastawności kompensuje ugięcie typowe dla przebiegu przewozu, podczas gdy obudowa jest odbierana i charakterystyczna dla transportu materiałów sypkich.

Maszyny rolnicze : Kurz, występują i zmienne warunki pracy, łożyska charakteryzujące się skutecznym uszczelnieniem i trwałością. Konstrukcja UCP214 spełnia te wyzwania w sprzęcie takim jak kombajny, prasa i narzędzie do transportu materiałów.

Wentylatory i dmuchawy przemysłowe : Zdolność urządzenia do kompensowania niewspółosiowości i szerokiego zastosowania, które powoduje, że można zastosować do zastosowań związanych z wentylacją, gdzie dostęp do konserwacji może być niski.

Sprzęt do stosowania : Łożysko stojakowe zapewnia zastosowanie w zastosowaniach o dużej prędkości i pracy przerywanej, typowych dla linii pakujących.

Maszyny włókiennicze : Płynna i cicha praca dostarczana UCP214 przyczynia się do stosowania urządzeń do przetwarzania tekstówliów, których odpowiednikiem jest kontrola wibracji.

Powiązane łożysko UCP212-39 z otworem o 61,913 mm (2-7/16 cali) stanowi kolejny wariant w serii tej, obsługujący zastosowanie pośrednich wałów średnich. Wielu użytkowników UCP212-39 decyduje się na użycie ze względu na jego kompatybilność z zatwierdzonymi konstrukcjami sprzętu i dostępnością uznanych dostawców łożysk stołowych.

Kryteria wyboru specjalistów ds. zakupy

Oceniając dostawców łożyska UCP214, przod ds. Należy zachować ostrożność pod kilkoma krytycznymi uwagami:

Wymagania dotyczące przestrzegania : Łożysko UCP214 zapewnia nośność dynamiczną około 62 000 N i nośność statyczną 44 000 N, dzięki czemu nadają się do zastosowań o średnich i dużych rozmiarach.

możliwość stosowania ograniczania : Potwierdzenie, czy aplikacja wymaga wariantu metrycznego 70 mm (UCP214) lub calowego 2-3/4" (UCP214-44) jest niezbędna dla dopasowania i wydajności.

Warunki spełnienia : Ekstremalne temperatury, działanie na wilgoć i poziome oddziaływanie na dobór uszczelnienia i wymagania dotyczące smarowania. Konfiguracja standardowa jest ograniczona do środowiska przemysłowego, ale może być dostępna jako opcja specjalistyczna.

Konfiguracja mieszkaniowa : Konstrukcja podstawy stojakowego z dwiema śrubami zapewnia prosty montaż, ale rozstawu elementów montażowych i wysokościowych, zapewnia zgodność z wyposażeniem sprzętowym.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) do przedsiębiorstwa przemysłowo-handlowego, które uruchamia się na produkcjęj, link prac badawczo-rozwojowe, dystrybucji i sprzedaży. Jako profesjonalna fabryka łożyska i firma odpowiedzialna za obciążenie w Chinach, firma specjalizuje się w wysokowydajnych rozwiązaniach łożyskowych, wsparcie techniczne dla światowych urządzeń przemysłowych o wymaganiach dotyczących wymagań w zakresie precyzji i obsługi.

Zatrudniając ponad 200 specjalistów i w pełni zmodernizowaną inną produkcyjną, zakłady UKL obejmują cały proces produkcyjny – kucie, wyżarzanie, toczenie, obróbkę cieplną, szlifowanie i zautomatyzowany montaż. To pionowo zapewnia wyłączenie jakości na późniejszym etapie i umożliwienie wyłączenia obsługi na całym świecie.

Technologia i innowacja u podstaw: Dedykowany zespół badawczo-rozwojowy stały opracowuje produkty poprzeczne, dwukierunkowe źródła kulkowe skośne i inne produkty stosowane w maszynach CNC, robotyce i inteligentne urządzenia sterujące. Kontrolowane jest to, że każdy produkt spełnia międzynarodowe standardy w zakresie kontroli i wydajności.

Zrównoważony rozwój i odpowiedzialność: Proces odpowiedzialny za środowisko, działania w zakresie materiałów i zniszczenia, które powodują zmniejszenie śladu kosmicznego. Poza produkcją UKL wspiera także inicjatywy edukacyjne i szkolenia techniczne, aby sprostać wymaganiom talentów inżynieryjnych.

Często zadawane pytania

Jakie jest miejsce pomiędzy przewodami UCP214 i UCP214-44?

Podstawowa metoda polega na zastosowaniu otworu: UCP214 ma otwór 70 mm dla wałów metrycznych, podczas gdy UCP214-44 ma otwór 69,85 mm (2-3/4 cala) dla wałów calowych. Wymiary obudowy, rozstaw śrub i nośności są odpowiednie dla obu wariantów.

Jak działa funkcja samonastawności stojakowego UCP214?

Wkładka łożyska ma sferyczną średnią zewnętrzną, która jest dopasowana do powierzchni kulistej wewnątrz oprawy. Współosiowość kątowa pomiędzy obudową sięgającą nawet kilku stopni, kompensującą ugięcie zamontowane lub niedokładności montażu.

Z takim mechanizmem blokującym, który wykorzystuje łożysko UCP214?

Łożysko UCP214 wykorzystuje dwa mocowania ustalające na mechanizmie różnicowym, aby zablokować łożysko na walcu. Można zamocować w zamocowanym i łatwym montażu i demontażu.

Jakie gałęzie przemysłu mają zastosowanie w łożysku UCP214?

Łożyska UCP214 są szeroko stosowane w możliwych zastosowaniach, maszynach rolniczych, wentylatorach i dmuchawach przemysłowych, sprzęcie pakujących i maszynach tekstylnych, a także w innych zastosowaniach przemysłowych, które powodują wystąpienie podparcia.

Jaki jest zalecany zakres temperatury dla rezerwy UCP214?

Łożysko UCP214 działa skutecznie w zakresie temperatur od -20°C do 120°C, dzięki czemu nadaje się do urządzeń przemysłowych.
