Łożyska krzyżowe XSU

Łożyska krzyżowe XSU (zintegrowane pierścienie wewnętrzne i zewnętrzne)

Łożyska wałeczkowe skrzyżowane XSU mają otwory montażowe obrobione integralnie zarówno na pierścieniu wewnętrznym, jak i zewnętrznym, co eliminuje potrzebę stosowania dodatkowych kołnierzy montażowych i gniazd podporowych. Ich zintegrowana struktura pierścienia wewnętrznego i zewnętrznego gwarantuje, że montaż praktycznie nie ma wpływu na pracę łożyska, zapewniając stabilną dokładność obrotu i wyjściowy moment obrotowy. Nadaje się do zastosowań, w których obraca się pierścień zewnętrzny lub wewnętrzny.

Contact Us Skontaktuj się z nami
PRZEDV：Zintegrowane łożysko harmoniczne o wysokiej sztywności serii SHF(G). DALEJ：Łożysko poprzeczne XU o wysokim momencie obrotowym
  • Opis
  • Dane techniczne
  • Skontaktuj się z nami

Cechy konstrukcyjne
· Wykorzystuje konstrukcję krzyżowych rolek, z walcowymi rolkami ułożonymi pionowo na powierzchni tocznej z rowkiem V pod kątem 90°, oddzielonymi blokami izolacyjnymi, umożliwiającymi jednoczesne przenoszenie obciążeń promieniowych, osiowych i momentowych.
·Kompaktowe wymiary pierścienia wewnętrznego i zewnętrznego, o ultracienkiej konstrukcji zbliżającej się do granic miniaturyzacji, łączącej wysoką sztywność z wysoką precyzją gatunków P5, P4 i P2.

Aplikacje
Nadaje się do przegubów i części obrotowych robotów przemysłowych, stołów obrotowych w centrach obróbczych, precyzyjnych platform obrotowych i wysokiej klasy sprzętu w urządzeniach medycznych, zastosowaniach wojskowych i zakładach produkujących układy scalone.

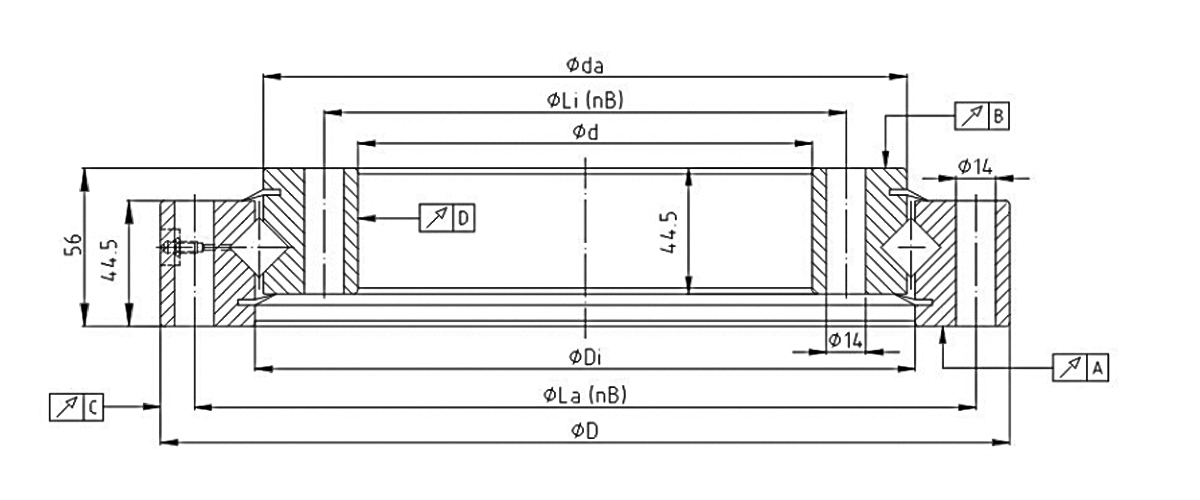

Łożysko nr. Rozmiar podstawowy
(mm) 		Rozmiar otworu montażowego
(mm) 		Podstawowe obciążenie znamionowe (Kn) Waga
Obciążenie osiowe Obciążenie promieniowe
D d Di da La Li nB Obciążenie dynamiczne Ca Coa obciążenie statyczne Cr obciążenie dynamiczne Obciążenie statyczne Cor Kg
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

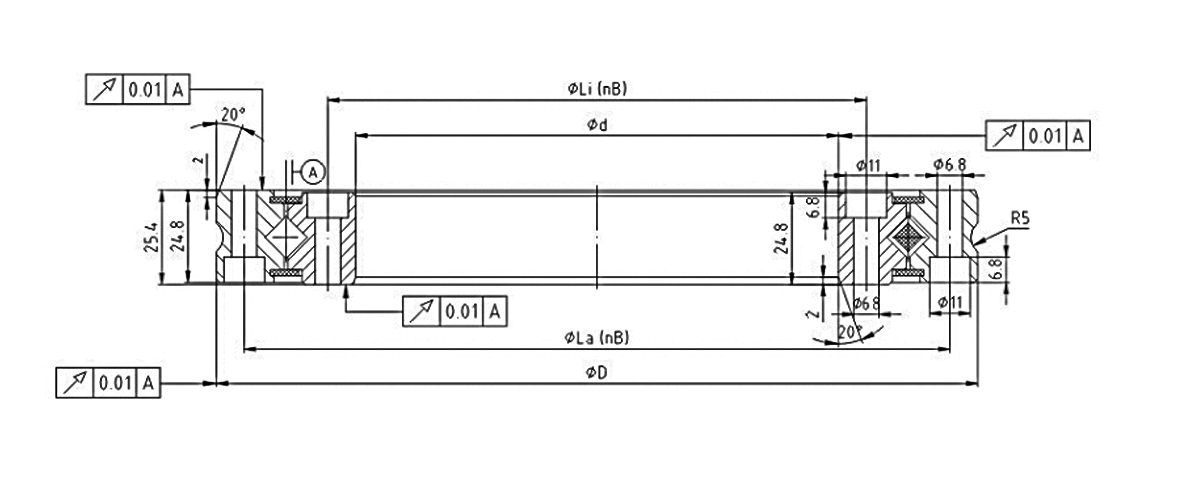

Łożysko nr. Rozmiar otworu montażowego
(mm) 		Dokładność obrotu Luz wewnętrzny Waga
Da d La nB Li Di da A B C D Wstępnie załaduj Kg
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0,01-0,03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0,01-0,03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0,01-0,04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0,01-0,04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0,01-0,04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0,01-0,05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0,01-0,05 77
