Stal SI na łożysku końcowym pręta stalowego

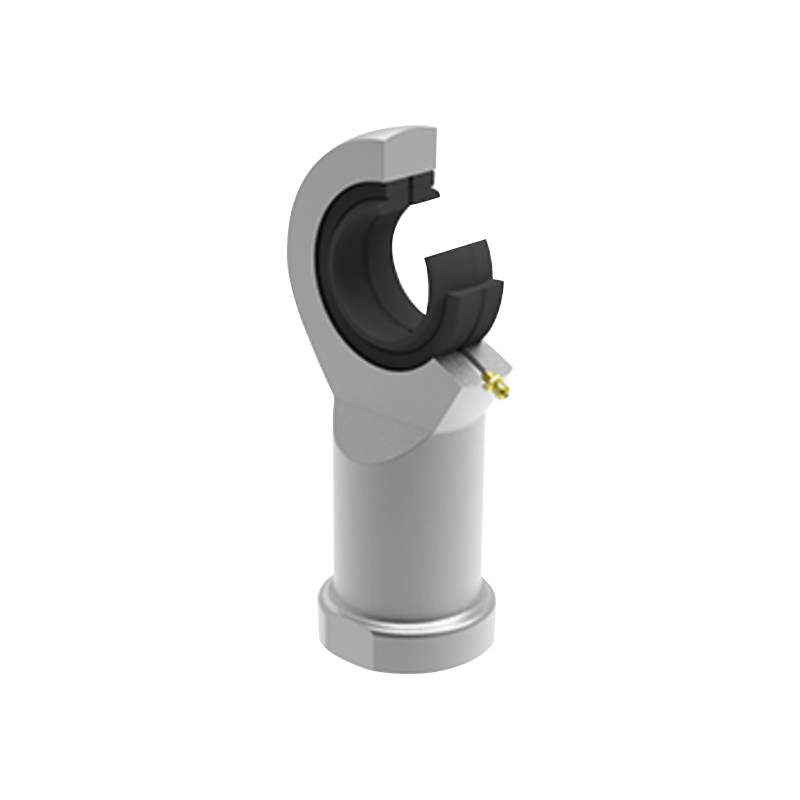

Zmontowane łożyska ślizgowe przegubowe po stronie drążka składają się z korpusu po stronie drążka i promieniowego łożyska ślizgowego przegubowego GE…E lub GE…ES. Korpus końcówki drążka wykonany jest ze stali węglowej z ocynkowaną powierzchnią. Z wyjątkiem modeli z przyrostkiem „E”, inne modele można smarować za pomocą miski olejowej lub oczka na końcu drążka.

Contact Us Skontaktuj się z nami
PRZEDV：No previous product DALEJ：SA Łożysko końcowe pręta ze stali ocynkowanej
  • Opis
  • Dane techniczne
  • Skontaktuj się z nami

·Numer produktu:
SI…E 5～12
SI…ES 15～80
·Para tarcia ślizgowego: Stal/stal
· Zakres temperatury roboczej: 50 ℃ ~ 150 ℃
1) Niesmarowane.
2) Smarowanie wyłącznie przez oczko na końcu drążka.
Dostępne są łożyska ślizgowe przegubowe na końcu drążka o różnych skokach lub specjalnych wymaganiach dotyczących precyzji gwintu.
W przypadku gwintów lewych model łożyska i oznaczenie gwintu muszą zawierać „L” i „lewy”, np.: SIL20ES M20×1,5 lewy 6H.

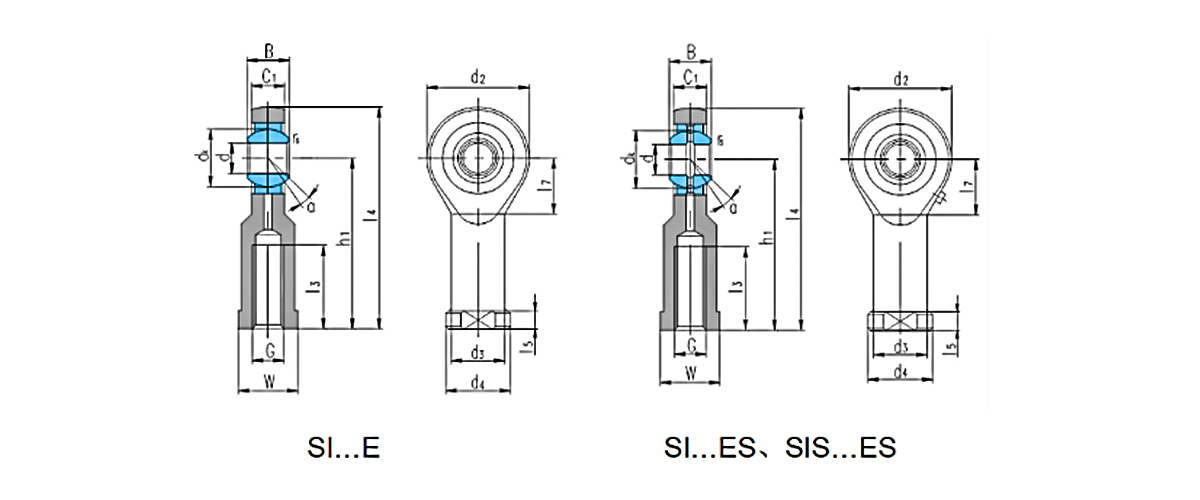

Łożysko
numer 		Wymiary
mm 		Nośność kN Waga
≈kg
d B dK C₁
maks 		d₂ G
6H 		h₁ ja
min 		ja₄ ja₅ ja₇ W d₃ d4 rs
min 		a°
≈ 		Dynamiczny Statyczny
SI5E 1) 5 6 10 4.5 21 M5 30 11 40.5 5 11.5 10 10 13 0.3 13 3.4 8.1 0.023
S16E 1) 6 6 10 4.5 21 M6 30 11 40.5 5 11.5 11 11 13 0.3 13 3.4 8.1 0.023
SI8E 1) 8 8 13 6.5 24 M8 36 15 48 5 13 13 13 16 0.3 15 5.5 12.9 0.040
S110E 1) 10 9 16 7.5 29 M10 43 20 57.5 6.5 15 16 16 19 0.3 12 8.1 17.6 0.065
S112E 1) 12 10 18 8.5 34 M12 50 23 67 7 18 18 19 22 0.3 10 10 24.5 0.108
S115ES 2) 15 12 22 10.5 40 M14 61 30 81 8 21 21 21 26 0.3 8 16 36 0.169
S17ES 2) 17 14 25 11.5 46 M16 67 34 90 10 24 27 25 29 0.3 10 21 45 0.235
SI20ES 2) 20 16 29 13.5 53 M20×1,5 77 40 103.5 10 25.5 30 28 34 0.3 9 30 60 0.335
S125ES 25 20 35.5 18 64 M24×2 94 48 126 12 33 36 35 42 0.6 7 48 83 0.665
S130ES 30 22 40.7 20 73 M30×2 110 56 146.5 15 37.5 46 42 50 0.6 6 62 110 1.05
SI35ES 35 25 47 22 82 M36×3 125 60 166 15 40 55 48 58 0.6 6 79 146 1.50
S140ES 40 28 53 24 92 M39×3 142 65 188 18 47 60 52 65 0.6 7 99 180 2.05
SIS40ES 40 28 53 24 92 M42×3 142 65 188 18 47 55 52 65 0.6 7 99 180 1.94
S145ES 45 32 60 28 102 M42×3 145 65 196 20 52 65 58 70 0.6 7 127 240 2.72
SI545ES 45 32 60 27 102 M45×3 145 65 196 20 52 60 58 70 0.6 7 127 240 2.61
SI50ES 50 35 66 31 112 M45×3 160 68 216 20 57 70 62 75 0.6 6 156 290 3.48
SI550ES 50 35 66 31 112 M52×3 160 69 216 20 57 65 62 75 0.6 6 156 260 3.24
S160ES 60 44 80 39 135 M52×3 175 70 242.5 20 68.5 80 70 88 1 6 245 450 5.55
SI560ES 60 44 80 39 135 M60×4 175 73 242.5 20 68.5 75 70 88 1 6 245 300 4.99
SI70ES 70 49 92 43 160 M56×4 200 80 280 20 81 85 80 98 1 6 313 610 8.72
SIS70ES 70 49 92 42 160 M72×4 200 80 280 20 81 80 85 98 1 6 313 470 8.33
S180ES 80 55 105 48 180 M64×4 230 85 320 25 91 95 95 110 1 6 400 750 12.9
SI580ES 80 55 105 47 180 M80×4 230 85 320 25 91 100 95 110 1 6 400 600 11.7
