Precyzyjne łożysko końcowe drążka SIBP/SABP

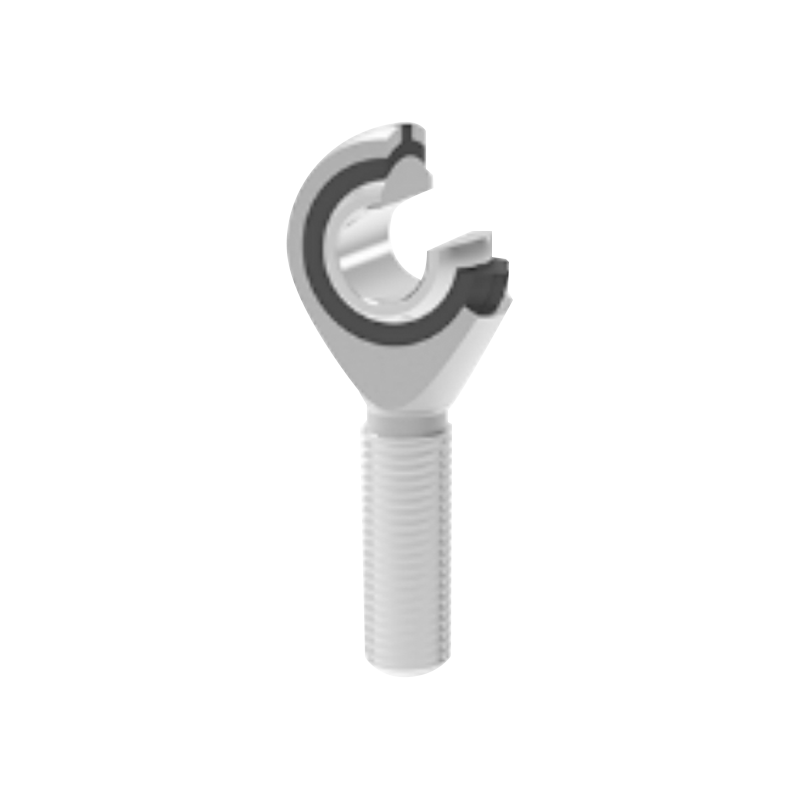

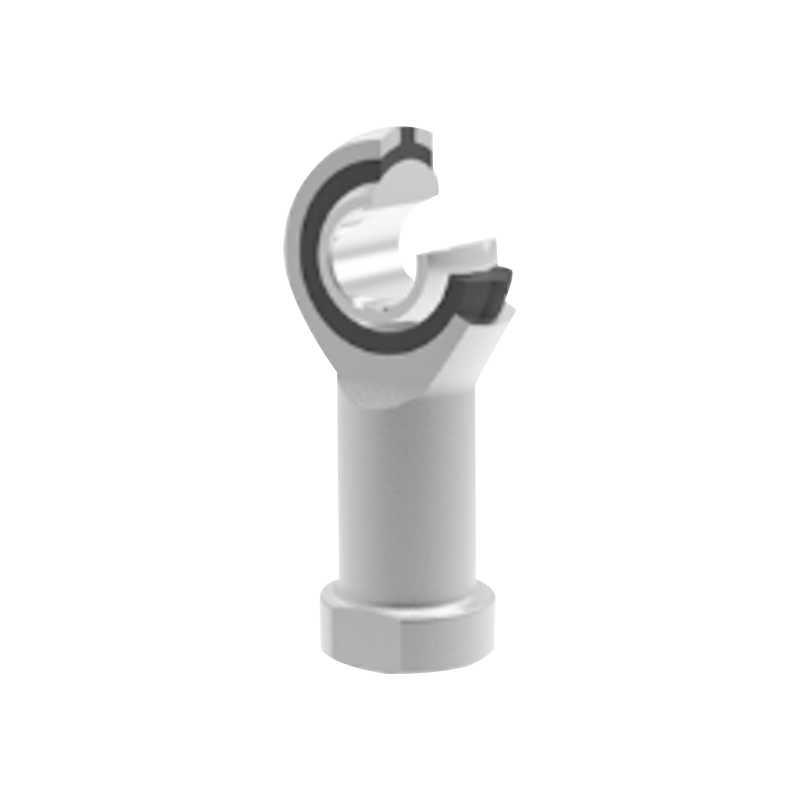

Seria ta składa się z kompaktowych, samosmarujących łożysk baryłkowych na końcu drążka, składających się z korpusu na końcu drążka, pierścienia wewnętrznego i wykładziny z tworzywa sztucznego PTFE. Korpus końcówki drążka wykonany jest ze stali węglowej z ocynkowaną powierzchnią; pierścień wewnętrzny wykonany jest ze stali łożyskowej, hartowanej i sferycznie twardej, chromowanej. Jego powierzchnia ślizgowa łączy się bezpośrednio z tworzywem PTFE, zapewniając pracę bez smarowania.

Contact Us Skontaktuj się z nami
POPRZEDNI：Bezobsługowe, samosmarujące łożyska końcowe drążków SIK/SAK NASTĘPNY：Samosmarujące łożysko końcowe drążka SIZP z wkładką z PTFE
  • Opis
  • Specyfikacje
  • Skontaktuj się z nami

·Numer produktu:
SIBP…N 5～20
SABP…N 5～20
·Para tarcia ślizgowego: Stal/tworzywo PTFE
·Zakres temperatury roboczej: -40 ℃ ~ + 75 ℃
·Opcje dostosowywania:
Dostosowywanie wątku: Obsługiwane jest dostosowywanie niestandardowego skoku lub specjalnej precyzji gwintu.
Gwint lewy: Numer modelu i oznaczenie gwintu lewego muszą zawierać „L” i „lewy”. Przykład:
Gwint wewnętrzny: SILBP20N M20×1,5 lewy 6H
Gwint zewnętrzny: SALBP20N M20×1,5 lewy 6g
Dostępne są łożyska główki drążka o różnych skokach lub specjalnych wymaganiach dotyczących precyzji gwintu.
Jeżeli jest to gwint lewy to model łożyska i oznaczenie gwintu należy oznaczyć literami „L” i „lewy”, np.: SILBP20N M20×1,5 lewy 6H, SALBP20N M20×1,5 lewy 6g.

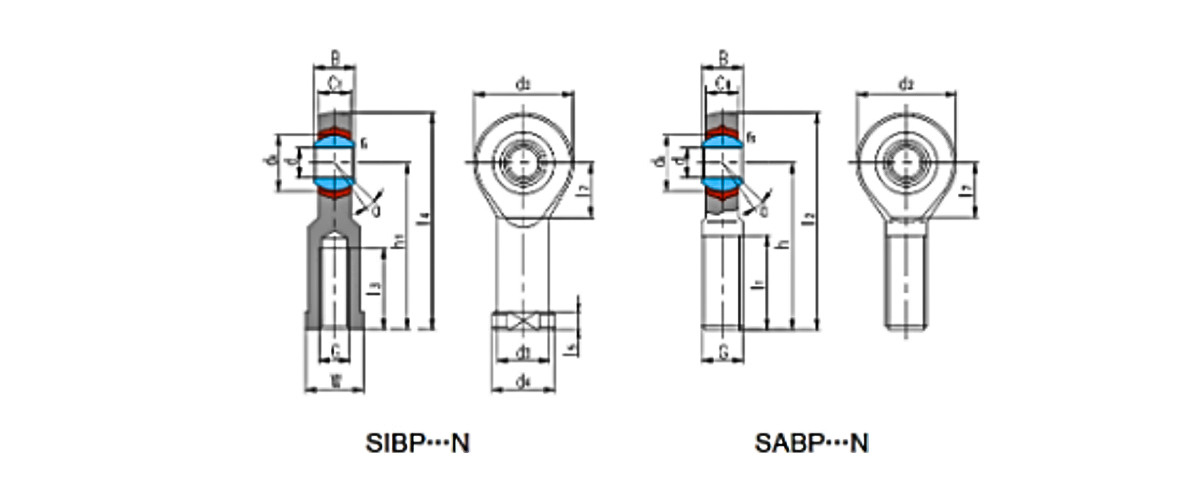

Łożysko
numer 		Wymiary
mm/cal 		Oceny obciążenia
kN 		Waga
≈kg
d B dₖ C₁
maks 		d₂ G
6H 		h₁ ja
min 		ja₄ ja₅ ja₇ W d₃ d₄ rₛ
min 		α°
≈ 		Dynamicznyzny Statyczny
SIBP5N 5 8 11.112 6 16 M5 27 14 35 4 B 9 9 11 0.3 13 3.25 5.3 0.016
SIBP6N 6 9 12.7 6.75 18 M6 30 14 39 5 9 11 10 13 0.3 13 4.25 6.8 0.028
SIBP8N 8 12 15.88 9 22 M8 36 17 47 5 11 14 12.5 16 0.3 14 7.1 114 0.044
SIBP10N 10 14 19.05 10.5 26 M10 43 21 56 6.5 13 17 15 19 0.3 14 9.8 14.3 0.072
SIBP12N 12 16 22.23 12 30 M12 50 24 65 6.5 15 19 17.5 22 0.3 13 13.2 17 0.108
SIBP14N 14 19 25.4 13.5 34 M14 57 27 74 8 16 22 20 25 0.3 16 17 27.5 0.161
SIBP16N 16 21 28.58 15 38 M16 64 33 83 8 17.5 22 22 27 0.3 15 21.4 34.5 0.225
SIBP18N 18 23 31.75 16.5 42 M18×1,5 71 36 92 10 19.5 27 25 31 0.6 15 26 41.5 0.295
SIBP20N 20 25 34.93 18 48 M20×1,5 77 40 100 10 21.5 30 27.5 34 0.6 15 31 50 0.382

Łożysko
numer 		Wymiary
mm/cal 		Oceny obciążenia
KN 		Waga
≈kg
d B dₖ C₁
maks 		d₂ G
6g 		h ja
min 		ja ja₇ rₛ
min 		α°
≈ 		Dynamicznyzny Statyczny
SABP6N 5 8 11.112 6 16 M5 33 20 41 - 0.3 13 3.25 5.3 0.016
SABP6N 6 9 12.7 6.75 18 M6 36 22 45 - 0.3 13 4.25 6.8 0.026
SABP8N B 12 15.88 9 22 M8 42 25 53 - 0.3 14 7.1 10 0.044
SABP10N 10 14 19.05 10.5 26 M10 48 29 61 - 0.3 14 9.8 12.5 0.072
SABP12N 12 16 22.23 12 30 M12 54 33 69 - 0.3 13 13.2 15 0.108
SABP14N 14 19 25.4 13.5 34 M14 80 38 77 - 0.3 16 17 25.5 0.161
SABP16N 16 21 28.58 15 38 M16 86 40 85 - 0.3 15 21.4 34.5 0.225
SABP18N 18 23 31.75 16.5 42 M18×1,5 72 44 93 23 0.6 15 26 41.5 0.295
SABP20N 20 25 34.93 18 46 M20×1,5 78 47 101 25 0.6 15 31 50 0.382
