Jak wybrać odpowiednie łożysko kulkowe skośne do zastosowań wymagających dużych prędkości?

Wybór optymalnego elementu tocznego do maszyn wirujących o dużej prędkości wymaga głębokiego zrozumienia warunków pracy, geometrii wewnętrznej i zarządzania temperaturą. Wśród maszyn precyzyjnych, łożyska kulkowe skośne są preferowanym wyborem ze względu na ich zdolność do przenoszenia połączonych obciążeń promieniowych i osiowych przy jednoczesnym zachowaniu wysokich prędkości obrotowych.

Zrozumienie wymagań związanych z pracą z dużymi prędkościami

Zastosowania wymagające dużych prędkości — takie jak wrzeciona obrabiarek, turbosprężarki, silniki wysokiej częstotliwości i pomocnicze jednostki napędowe w przemyśle lotniczym — stawiają wyjątkowe wymagania w zakresie wydajności łożysk. Do głównych wyzwań zalicza się wzrost siły odśrodkowej, rozszerzalność cieplną, rozpad filmu smarnego i niestabilność koszyka. Łożysko, które działa dobrze przy umiarkowanych prędkościach, może przedwcześnie ulec uszkodzeniu przy dużych prędkościach obrotowych z powodu nadmiernego wytwarzania ciepła lub niewystarczającego luzu wewnętrznego.

Aby sprostać tym wyzwaniom, inżynierowie muszą ocenić kilka parametrów: kąt zwilżania, stopień dokładności, materiał koszyka, metodę smarowania i napięcie wstępne. Właściwa kombinacja zapewnia niski wzrost temperatury, wysoką sztywność i dłuższą żywotność.

Dlaczego łożyska kulkowe skośne doskonale sprawdzają się przy dużych prędkościach

W przeciwieństwie do łożysk kulkowych zwykłych, łożyska kulkowe skośne są zaprojektowane z myślą o określonym kącie działania pomiędzy kulkami i bieżniami. Kąt ten pozwala im przenosić znaczne obciążenia osiowe, jednocześnie umożliwiając wysokie prędkości obrotowe. Im mniejsza średnica kulki w stosunku do koła podziałowego i lżejszy koszyk, tym mniejsza siła odśrodkowa przy dużych prędkościach.

W większości zastosowań przemysłowych wymagających dużych prędkości preferowane są łożyska o kącie działania 15° lub 25° w porównaniu z łożyskami o kącie działania 40°. Zmniejszony kąt zwilżania obniża wytwarzane ciepło i pozwala na wyższą prędkość graniczną. Przeglądając arkusz danych łożyska 7308, kąt działania jest oznaczony przyrostkami, takimi jak „AC” (25°) lub „B” (40°). W przypadku wrzecion o bardzo dużej prędkości można określić wersję 15°, chociaż jest ona mniej powszechna w rozmiarze 7308.

Seria łożysk 7308 jako studium przypadku

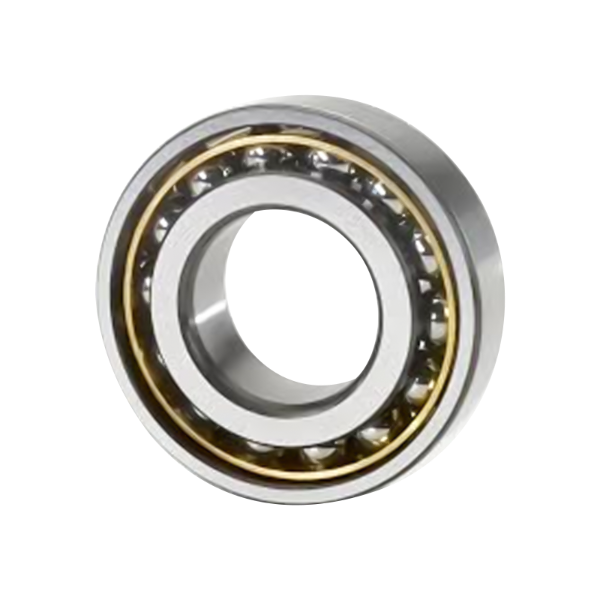

Łożysko 7308 to średniej wielkości łożysko kulkowe skośne z otworem 40 mm, średnicą zewnętrzną 90 mm i szerokością 23 mm. Jest szeroko stosowany we wrzecionach ogólnego przeznaczenia, pompach, sprężarkach i skrzyniach biegów. Jego popularność wynika z równowagi pomiędzy ładownością i szybkością. Jednakże w rodzinie 7308 istnieje wiele odmian, które znacząco wpływają na wydajność przy dużych prędkościach.

Kluczowe odmiany rodziny 7308

W przypadku zakupów do zastosowań wymagających dużych prędkości krytyczna jest konstrukcja i materiał koszyka. Koszyki poliamidowe (nylonowe) są lekkie i zapewniają doskonałe właściwości przy dużych prędkościach. Łożysko 7308 BEP stanowi powszechny wariant z koszykiem poliamidowym i kątem działania 40°. Chociaż kąt 40° zapewnia większą sztywność osiową, generuje więcej ciepła niż odpowiednik 25°. W przypadku zastosowań o naprawdę dużych prędkościach niektórzy inżynierowie preferują typ AC z klatką mosiężną lub Zerknij.

Poniższa tabela podsumowuje główne warianty istotne dla wyboru dużych prędkości.

W zastosowaniach, w których głównym ograniczeniem jest prędkość graniczna, łożysko 7308 z kątem działania 25° i lekkim koszykiem może być lepsze od bardziej powszechnych typów 40°, nawet jeśli nośność osiowa jest nieco zmniejszona.

Wybór na podstawie luzu wewnętrznego i obciążenia wstępnego

Praca z dużą prędkością wymaga dokładnej kontroli luzu wewnętrznego. Przy wyższych prędkościach siła odśrodkowa wypycha kulki na zewnątrz, w wyniku czego pierścień wewnętrzny rozszerza się, podczas gdy pierścień zewnętrzny może pozostać chłodniejszy. Może to spowodować zmniejszenie wewnętrznego luzu promieniowego i może prowadzić do zakłóceń lub nadmiernego napięcia wstępnego. Dlatego łożysko przeznaczone do dużych prędkości powinno zaczynać się od większego niż normalnie luzu wewnętrznego, zazwyczaj klasy C3 lub nawet C4.

W przypadku łożysk kulkowych skośnych stosowanych w parach lub zestawach decydującym czynnikiem jest napięcie wstępne. Lekkie napięcie wstępne jest prawie zawsze stosowane w przypadku wrzecion o dużej prędkości, podczas gdy duże napięcie wstępne jest zarezerwowane dla zastosowań charakteryzujących się niską prędkością i dużą sztywnością. Producenci podają klasy napięcia wstępnego (np. lekkie, średnie, duże), które bezpośrednio wpływają na maksymalną osiągalną prędkość obrotową.

Przy ocenie łożyska 7308 dla wrzeciona o prędkości obrotowej 10 000 obr./min. typowym punktem wyjścia jest lekkie napięcie wstępne z luzem C3. Natomiast łożysko 7308 BEP zamówione ze średnim napięciem wstępnym może się przegrzać powyżej 8000 obr./min, jeśli nie zostaną zastosowane specjalne środki chłodzące.

Materiały na klatki i ich rola w prędkości

Klatka oddziela i prowadzi elementy toczne. Przy dużych prędkościach dominuje masa klatki i tarcie. Lekkie materiały zmniejszają obciążenie odśrodkowe działające na ramiona koszyka. Poniżej znajduje się porównanie typowych materiałów koszyków do łożysk kulkowych skośnych.

W przypadku większości zastosowań wymagających dużych prędkości w temperaturach poniżej 120°C koszyk poliamidowy zapewnia najlepszy stosunek szybkości do kosztów. To wyjaśnia popularność łożyska 7308 BEP w sprzęcie szybkoobrotowym ogólnego przeznaczenia.

Strategia smarowania dla szybkich łożysk kulkowych skośnych

Smarowanie jest prawdopodobnie najważniejszym czynnikiem wpływającym na trwałość łożysk pracujących przy dużych prędkościach. Stosowane są dwie główne metody: smarowanie olejowo-powietrzne (mgła olejowa lub strumień oleju) i smarowanie smarem plastycznym. W każdym z nich obowiązują inne ograniczenia prędkości.

• Smarowanie smarem jest prostszy i czystszy, ale lepkość oleju bazowego i rodzaj zagęszczacza ograniczają prędkość. Wymagane są smary szybkobieżne na bazie olejów syntetycznych (PAO lub estrów) i oleje bazowe o niskiej lepkości. W przypadku łożyska 7308 smarowanie smarem zwykle obsługuje prędkości do 60–70% wartości granicznej smarowania olejem.
• Smarowanie olejowo-powietrzne zapewnia najwyższe prędkości. Do strumienia powietrza wtryskiwana jest precyzyjna ilość oleju, który chłodzi łożysko podczas smarowania. Metoda ta jest obowiązkowa dla wrzecion o ultrawysokiej prędkości przekraczającej 20 000 obr/min w klasie średnicy otworu 40 mm.

Wybierając łożysko 7308 do pracy ciągłej z dużymi prędkościami, należy sprawdzić parametr prędkości smaru (wartość n*dm). Wartość dm (średnica podziałowa w mm x prędkość obrotowa w obr/min) dla łożyska 7308 wynosi około 65 mm x obr/min. Dla wartości dm powyżej 500 000 smar staje się marginalny i zaleca się olej-powietrze.

Zajęcia precyzyjne: kiedy są potrzebne?

Zastosowania wymagające dużych prędkości wymagają dobrej dokładności działania, aby uniknąć wibracji i niewyważenia. Klasy precyzji są zgodne z normami takimi jak ISO P6, P5 i P4 (lub ABEC 3, 5, 7). Standardowe łożysko 7308 to zwykle P0 (normalne), odpowiednie do ogólnych prędkości przemysłowych do umiarkowanych obrotów. W przypadku wrzecion szybkoobrotowych często określa się P5 lub nawet P4.

Poniższa tabela dopasowuje klasę precyzji do typowych zastosowań wymagających dużych prędkości.

Dla większości użytkowników rozważających zastosowanie łożyska 7308 BEP w środowisku o dużych prędkościach, P5 jest zalecanym gatunkiem o minimalnej precyzji, pozwalającym uniknąć zużycia wywołanego wibracjami.

Najczęstsze błędy przy wyborze, których należy unikać

Nawet doświadczeni inżynierowie czasami wybierają nieprawidłowo przy dużych prędkościach. Do najczęstszych błędów należą:

• Wybierając kąt zwilżania 40°, zamiast 25° wystarczy. Chociaż 40° zapewnia wyższą sztywność osiową, generuje więcej ciepła. W zastosowaniach, w których dominują prędkość, często lepsze jest łożysko kulkowe skośne 25°.
• Ignorowanie ograniczenia prędkości smaru. Wysokiej jakości łożysko z nieodpowiednim smarem szybko ulegnie uszkodzeniu. Zawsze sprawdzaj współczynnik prędkości smaru (n*dm).
• Przeładowanie wstępne. Zbyt duże napięcie wstępne zwiększa tarcie i ciepło. Przy dużych prędkościach lekkie napięcie wstępne jest prawie zawsze prawidłowe.
• Wybór zamkniętego (uszczelnionego) łożyska dla dużych prędkości. Uszczelki zwiększają tarcie i ciepło. W przypadku prędkości powyżej około 8000 obr/min na łożysku 7308 konieczne są konstrukcje otwarte ze smarowaniem olejowym.
• Stosowanie koszyków stalowych bez odpowiedniego przepływu oleju. Klatki stalowe wymagają większej ilości smaru, aby zarządzać tarciem ślizgowym; Klatki poliamidowe lub PEEK z natury charakteryzują się większą szybkością.

Praktyczne kroki w celu specyfikacji

Wybierając łożysko kulkowe skośne do zespołu obracającego się z dużą prędkością, należy postępować zgodnie z poniższą kolejnością:

Określ wymaganą prędkość obrotową w obr/min i rozmiar otworu. W przypadku łożyska 7308 sprawdź, czy średnica wału wynosi 40 mm.

Oblicz wartość n*dm. Jeśli przekroczy 400 000, należy zaplanować smarowanie olejem.

Wybierz kąt zwilżania. Użyj 25° dla priorytetu prędkości, 40° dla priorytetu obciążenia osiowego.

Wybierz materiał klatki. Poliamid do ogólnych zastosowań przy dużych prędkościach, PEEK do ekstremalnych warunków.

Określ luz wewnętrzny – minimum C3.

Wybierz napięcie wstępne: lekkie dla dużej prędkości, średnie dla umiarkowanej prędkości z dobrą sztywnością.

Zdecyduj się na klasę precyzji: P5 dla większości wrzecion wysokoobrotowych, P4 dla ultraprecyzji.

Potwierdź metodę smarowania i rodzaj smaru z danymi producenta.

W przypadku łożyska 7308 BEP stosowanego we wrzecionie ogólnego przeznaczenia przy prędkości obrotowej do 9000 obr./min, smarowanie smarem syntetycznym smarem do wysokich prędkości, lekkie napięcie wstępne i precyzja P5 tworzyłyby zrównoważoną specyfikację.

Często zadawane pytania (FAQ)

P1: Czy standardowe łożysko 7308 można stosować przy dużych prędkościach?
Standardowe łożysko 7308 ze stalowym koszykiem, normalnym luzem i smarowaniem smarem jest ograniczone do umiarkowanych prędkości (zwykle poniżej 5000 obr./min). Do pracy przy dużych prędkościach wymagana jest wersja z klatką poliamidową, luzem C3 i odpowiednim smarem.

P2: Jaka jest różnica między łożyskiem 7308 a łożyskiem 7308 BEP?
Łożysko 7308 zwykle odnosi się do konstrukcji podstawowej z nieokreślonym koszykiem i luzem. Łożysko 7308 BEP specjalnie wskazuje kąt działania 40° z koszykiem poliamidowym wzmocnionym włóknem szklanym, który zapewnia niższą masę odśrodkową i wyższą prędkość obrotową niż wersje z koszykiem stalowym.

P3: Który smar jest najlepszy do łożysk kulkowych skośnych o dużej prędkości?
Dla prędkości poniżej n*dm 500 000 odpowiedni jest smar syntetyczny na bazie oleju bazowego o niskiej lepkości (np. PAO 32 lub 46). Powyżej tego progu konieczne jest smarowanie olejowo-powietrzne bardzo lekkim olejem (ISO VG 10–22).

P4: Skąd mam wiedzieć, czy potrzebuję precyzji P5 dla mojego łożyska 7308?
Jeśli Twoja aplikacja pracuje z prędkością powyżej 8000 obr./min i wymaga niskich wibracji (np. wrzeciono CNC, wrzeciono szlifierskie), określ P5. W przypadku pomp lub wentylatorów o podobnych prędkościach dopuszczalne może być P0 lub P6.

P5: Czy mogę wymienić łożysko 7308 AC na łożysko 7308 BEP?
Tylko wtedy, gdy kierunek i wielkość obciążenia osiowego są zgodne. Typ AC ma kąt zwilżania 25°, natomiast BEP ma 40°. Wymiana wymaga sprawdzenia, czy system toleruje większe wytwarzanie ciepła w przypadku konstrukcji 40° i czy zmiana sztywności osiowej jest akceptowalna.

Wniosek

Wybór odpowiedniego łożyska kulkowego skośnego do zastosowań wymagających dużych prędkości wymaga wyważenia kąta działania, materiału koszyka, luzu wewnętrznego, napięcia wstępnego, smarowania i klasy precyzji. Rodzina łożysk 7308 oferuje wszechstronną platformę, a łożysko 7308 BEP stanowi mocne rozwiązanie dla wrzecion ogólnego przeznaczenia o umiarkowanej prędkości. W przypadku pracy z naprawdę dużą prędkością należy nadać priorytet kątowi zwilżania 25°, lekkim koszykom poliamidowym lub PEEK, lekkiemu napięciu wstępnemu i smarowaniu olejem, gdzie n*dm przekracza 500 000. Stosując się do zorganizowanego podejścia opisanego powyżej, inżynierowie mogą osiągnąć długą żywotność i stabilną pracę nawet przy wymagających prędkościach obrotowych.
