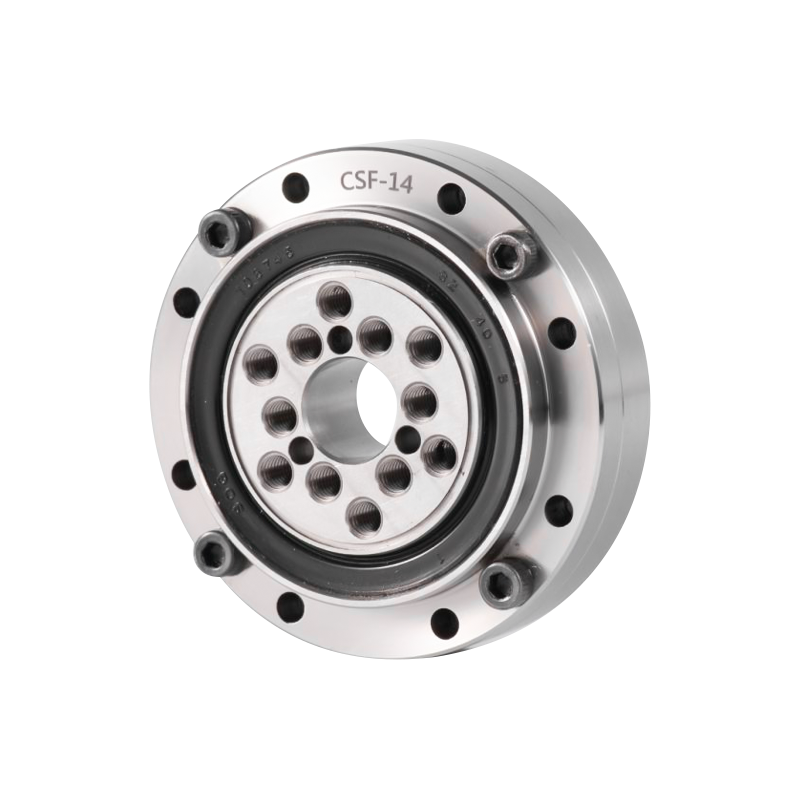

Struktura i projekt produktu:
Ta seria łożysk stanowi integralny zespół nośny i dwuczęściowy zestaw, co zapewnia zastosowanie zastosowania kołnierzy i obudów łożysk podczas montażu. Upraszcza do instalacji procesowych oraz powoduje, że jest to szybkie i łatwe, szczególnie odpowiednie dla różnych reduktorów harmonicznych CSF(G). Konstrukcja konstrukcyjna poprawiająca urządzenia.
Materiały i proces produkcyjny
·Wybór materiału: Stalowa zdolność obciążeniowa GCr15 zapewnia użycie i zniszczenia na, dostosowując się do obciążenia i dużych prędkościach.
·Proces rozdzielanej cieplnej:
Pierścień zewnętrzny: wykorzystuje integralny proces hartowania w celu stosowania szerszej struktury, która może być stosowana i długoterminowa.
Pierścień wewnętrzny: wykorzystuje proces hartowania o wysokiej częstotliwości, aby uzyskać twardość i efekt końcowy na styku bieżni, który jest skutkiem i skutkiem ubocznym.
Zalety produktu:
·Wysoki moment obrotowy i wysoka sztywność: Są w stanie wytrzymać duży moment obrotowy i nośny, spełniają wysokie wymagania dotyczące sztywności i granicznej wytrzymałości.
·Wysoka konfiguracja pozycjonowania i obrotu: Zapewnij precyzyjną kontrolę regulacji, wymagania dotyczące wymagań pozycjonowania.
·Wysoka moc i duże obciążenie: Mogło to spowodować skutki i skutki. Mały rozmiar i mała waga: Precyzyjna konstrukcja sprawia, że to łożysko jest kompaktowe i lekkie, dzięki czemu można je używać do zastosowań o dużej precyzji i przestrzeni.
Obszar zastosowań:
·Przeguby robotów i elementy obrotowe
·Sprzęt medyczny: takie jak wykrywanie i sprzęt diagnostyczny
·Sprzęt lotniczy: wymagania dotyczące pozycjonowania i stabilności
·Zgrzewarki wielostanowiskowe, radar komunikacyjny, radar pogodowy: elementy mechaniczne dużej precyzji i stabilności
·Precyzyjne obrotowe stoły podziałowe, urządzenia, urządzenia przyrządy testujące
·Precyzyjne stoły obrotowe, duże teleskopy radiowe i radiowe: urządzenie do urządzeń przenośnych o dużej wytrzymałości i obecności.
| Typ nośnika | Wymiar Całkowity (mm) | rozmiar otworu instalacyjnego (PCD i SPEC) | Waga | |||||||||
| D | d | C | H | B | dm | dn | dł | kg | ||||
| CSF(G)-14 | 55 | 11 | 16 | 16.5 | 13.5 | 49 | 8-φ3,5 | 23 | 6-M4 | 17 | 6-M4 | 0.15 |
| CSF(G)-17 | 62 | 10 | 16 | 16.5 | 13.5 | 56 | 10-φ3,5 | 27 | 6-M5 | 19 | 6-M5 | 0.24 |
| CSF(G)-20 | 70 | 14 | 16 | 16.5 | 13.5 | 64 | 12-φ3,5 | 32 | 8-M6 | 24 | 8-M5 | 0.3 |
| CSF(G)-25 | 85 | 20 | 18 | 18.5 | 16.5 | 79 | 16-φ3,5 | 42 | 8-M8 | 30 | 8-M6 | 0.45 |
| CSF(G)-32 | 112 | 26 | 21.5 | 22.5 | 19 | 104 | 16-φ4,5 | 55 | 8-M10 | 40 | 8-M8 | 0.9 |
| CSF(G)-40 | 126 | 24/32 | 22.5 | 24 | 21.5 | 117 | 20-φ5 | 68 | 8-M10 | 50 | 8-M10 | 1.3 |
| CSF(G)-50 | 157 | 32/40 | 30 | 31 | 28 | 147 | 16-φ5,5 | 84 | 8-M14 | 60 | 8-M14 | 2.8 |
| CSF(G)-65 | 210 | 44/52 | 37 | 39 | 35 | 198 | 20-φ6,5 | 110 | 8-M16 | 80 | 8-M16 | 7.9 |
