RA Cienkie łożysko poprzeczne

Dom / Łożysko / Łożysko poprzeczne / RA Cienkie łożysko poprzeczne

RA Cienkie łożysko poprzeczne

Łożyska wałeczkowe cienkoprofilowe serii RA charakteryzują się mniejszą średnicą zewnętrzną i szerokością, dzięki czemu nadają się do zastosowań o ograniczonej przestrzeni. Ta seria jest dostępna w wersjach z klatkami, separatorami i pełnymi kompletami, dostosowanych do różnych potrzeb.

Contact Us Skontaktuj się z nami
PRZEDV：Łożyska krzyżowe serii RU DALEJ：Ultracienkie łożysko precyzyjne CRBH
  • Opis
  • Dane techniczne
  • Skontaktuj się z nami

Nośność:
Podstawowe obciążenie dynamiczne (Ca): 234 000 N
Podstawowe obciążenie statyczne osiowe (C0a): 690 000 N
Podstawowe obciążenie dynamiczne osiowe (Cr): 166 000 N
Podstawowe promieniowe obciążenie statyczne (C0r): 340 000 N

Cechy łożyska:
1. Doskonała dokładność obrotowa: Możliwość dużych prędkości, odporność na duże obciążenia osiowe i promieniowe.
2. Łatwa instalacja: Oszczędza miejsce montażowe, zmniejsza długość wału i koszty obróbki.
3. Niska rozszerzalność cieplna: Minimalne zmiany wymiarowe, odpowiednie do zastosowań wymagających dużej precyzji.
4. Niski moment rozruchowy: Separatory nylonowe zmniejszają bezwładność obrotową i ułatwiają kontrolę indeksowania kątowego.
5. Wysoka sztywność i precyzja: Zoptymalizowane napięcie wstępne zwiększa sztywność i dokładność ruchu rolek.
6. Odporność na zużycie i korozję: Wykonane z wysokowęglowej stali chromowej (GCr15) i tworzyw konstrukcyjnych TN, zapewniają doskonałą odporność na uderzenia i odporność na zużycie powierzchni.

Aplikacje:
Łożyska krzyżowe serii RA są szeroko stosowane w przegubach obrotowych ręcznych robotów, precyzyjnych przyrządach testujących, silnikach momentowych z napędem bezpośrednim, precyzyjnych gramofonach i innych zastosowaniach wymagających dużej precyzji i sztywności.

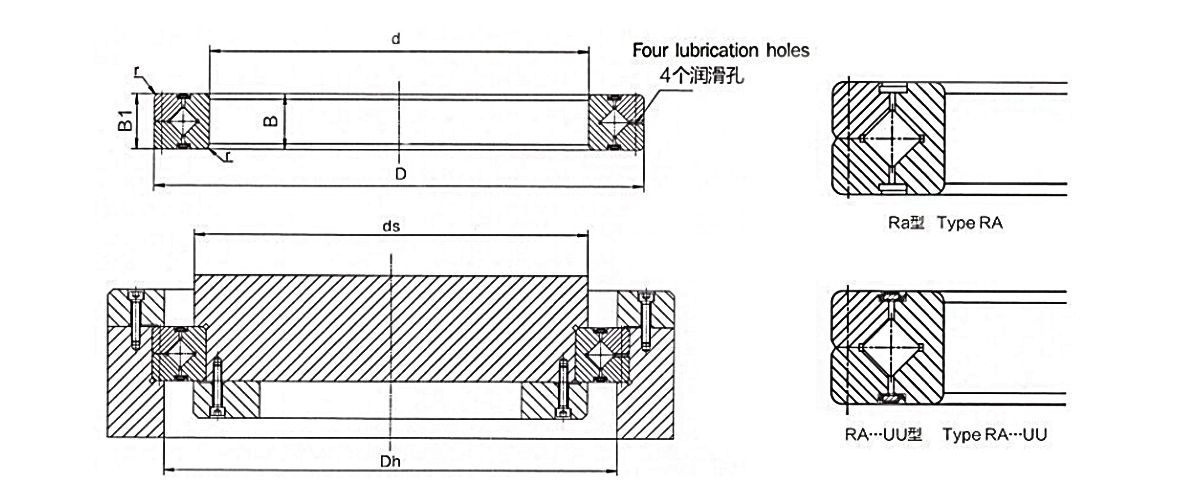

Typ łożyska Wymiar Rozmiar ramion Podstawowa nośność (promieniowa) Waga
Średnica wewnętrzna Średnica zewnętrzna Średnica podziałowa rolki Wysokość Fazowanie Kr Kor
d D Dpw B B1 Rmin ds Dh KN KN kg
RA 5008 50 66 57 8 0.5 53.5 60.5 5.1 7.19 0.08
RA6008 60 76 67 8 0.5 63.5 70.5 5.68 8.68 0.09
RA7008 70 86 77 8 0.5 73.5 80.5 5.98 9.8 0.1
RA 8008 80 96 87 8 0.5 83.5 90.5 6.37 11.3 0.11
RA 9008 90 106 97 8 0.5 93.5 100.5 6.76 12.4 0.12
RA10008 100 116 107 8 0.5 103.5 110.5 7.15 13.9 0.14
RA11008 110 126 117 8 0.5 113.5 120.5 7.45 15 0.15
RA 12008 120 136 127 8 0.5 123.5 130.5 7.84 16.5 0.17
RA 13008 130 146 137 8 0.5 133.5 140.5 7.94 17.6 0.18
RA 14008 140 156 147 8 0.5 143.5 150.5 8.33 19.1 0.19
RA 15008 150 166 157 8 0.5 153.5 160.5 8.82 20.6 0.2
RA 16013 160 186 172 13 0.8 165 179 23.3 44.9 0.59
RA 17013 170 196 182 13 0.8 175 189 23.5 46.5 0.64
RA 18013 180 206 192 13 0.8 185 199 24.5 49.8 0.68
RA 19013 190 216 202 13 0.8 195 209 24.9 51.5 0.69
RA 20013 200 226 212 13 0.8 205 219 25.8 54.7 0.71
