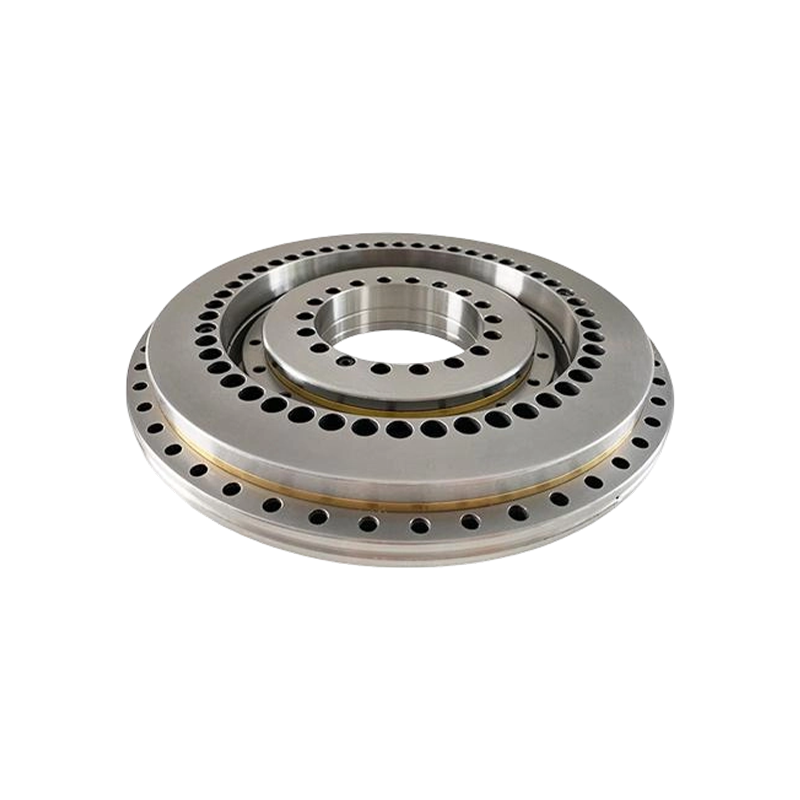

Łożysko do pomiaru kąta YRTM

Łożysko stołu obrotowego YRTM z systemem pomiaru kąta: Pomiar przemieszczenia kątowego odgrywa kluczową rolę w zastosowaniach przemysłowych, zwłaszcza w przemyśle obrabiarek, gdzie wymagana jest wysoka precyzja kąta obrotu obrabianych części. Wymaga to dokładnego pomiaru i kontroli przemieszczenia kątowego.

Obecnie powszechnie stosowanymi metodami pomiaru przemieszczenia kątowego są enkodery optyczne i enkodery magnetyczne. Co więcej, ponieważ jest zamontowany na łożysku ORT, ten kombinowany wał zapewnia wyjątkowo wysoką dokładność obrotową i może jednocześnie wytrzymać obciążenia osiowe, obciążenia promieniowe i momenty wywracające. Doskonale nadaje się do stosowania w precyzyjnych stołach obrotowych CNC, centrach obróbczych i wymagających zastosowaniach, takich jak badania naukowe i pomiary w przemyśle obrabiarek.

Contact Us Skontaktuj się z nami
POPRZEDNI：Precyzyjne łożysko gramofonu YRT NASTĘPNY：Łożysko precyzyjne YRTS o dużej prędkości
  • Opis
  • Specyfikacje
  • Skontaktuj się z nami

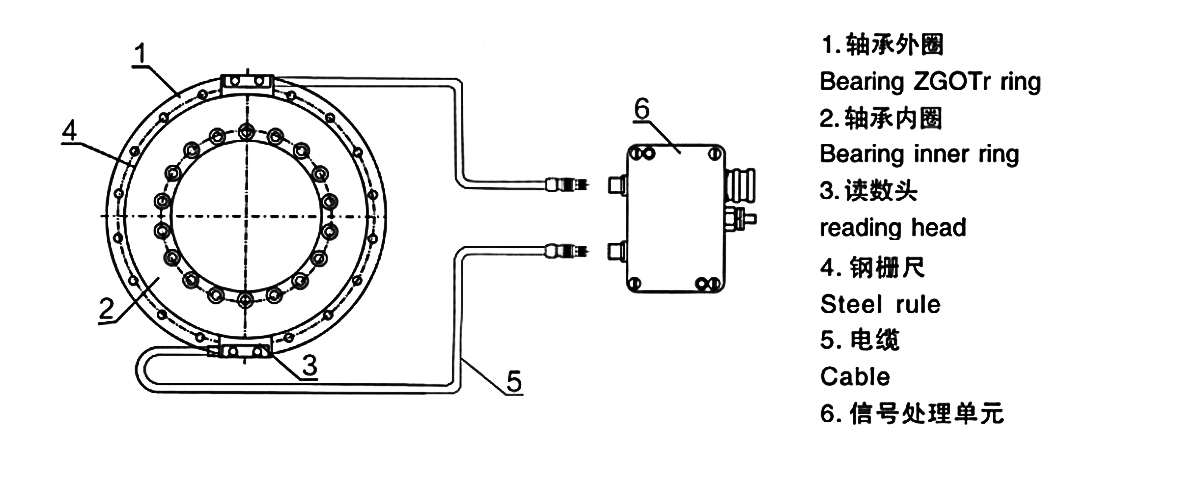

Zalety systemu pomiarowego siatki stalowej:
1. Bezdotykowy enkoder indukcyjny, niezużywalny
2. Dokładność porównywalna z enkoderami optycznymi, z maksymalną dokładnością ≤2
3. System podwójnej głowicy odczytowej umożliwia korygowanie w czasie rzeczywistym odchyłek promieniowych łożysk
4. Wysoka prędkość, wysoka dynamika, wysoka rozdzielczość
5. Brak elementów magnetycznych, brak reakcji histerezy, brak ryzyka rozmagnesowania
6. Wysoka odporność na zakłócenia środowiska, stopień ochrony IP67, wytrzymuje określone ciśnienie wody i kurz, jest niewrażliwy na wszelkiego rodzaju zanieczyszczenia i zabrudzenia.
7. Kompaktowa konstrukcja rozwiązuje problem ograniczonej przestrzeni instalacyjnej.
8. Może wyprowadzać sygnał sinusoidalny (1VPP) lub prostokątny (TTL), kompatybilny z systemami CNC Siemens i FANUC.

Cechy łożyska stołu obrotowego YRTM z systemem pomiaru kąta:
1. Bezdotykowy enkoder indukcyjny, niezużywalny;
2. Dokładność 1. Wysoka precyzja ≤2” w porównaniu do enkoderów optycznych;
2. Dwugłowicowy system pomiarowy pozwala na korekcję w czasie rzeczywistym odchyłki promieniowej łożyska;
3. Wysoka prędkość, wysoka dynamika i wysoka rozdzielczość;
4. Brak elementów magnetycznych, brak reakcji taśmy magnetycznej i brak ryzyka rozmagnesowania;
5. Silna odporność na zakłócenia środowiskowe, takie jak cząstki stałe i olej, stopień ochrony IP67, wytrzymuje określone ciśnienie wody, jest pyłoszczelny i niewrażliwy na wszelkiego rodzaju zanieczyszczenia i zabrudzenia;
6. Kompaktowa konstrukcja rozwiązuje problem ograniczonej przestrzeni instalacyjnej;
7. Prosty montaż, szybka regulacja, wyjątkowo wysoka odporność na wstrząsy i wibracje, dobra stabilność i wysoka niezawodność.

Aplikacje:

Produkt jest stosowany głównie w precyzyjnych obrabiarkach CNC, wrzecionach obrabiarek, radarach, robotach przemysłowych, przemyśle lotniczym i innych dziedzinach.

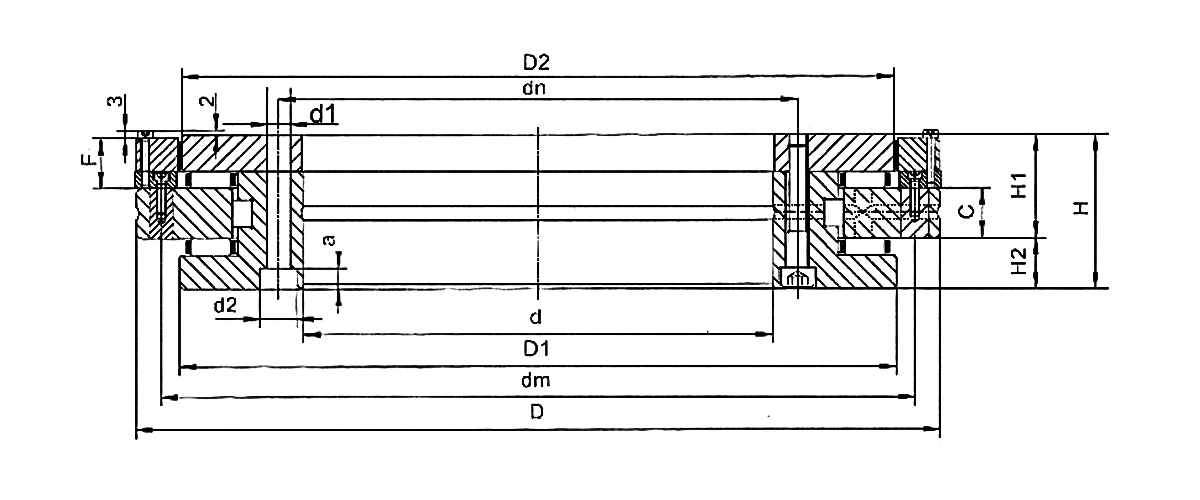

Typ łożyska Ogólny wymiar Otwory mocujące
d D H H1 H2 C D1 D2 F L dn dm Wewnętrzny pierścień Pierścień zewnętrzny
Jednostka: mm d1 d2 a ILOŚĆ d3 ILOŚĆ
mm mm
YRTM150 150 240 43* 29 * 14 12 214 213.81 16.5 121 165 225 7 11 6.2 32 7 33
YRTM180 180 280 46* 32 * 14 15 244 243.76 16.5 140 194 260 7 11 6.2 44 7 45
YRTM200 200 300 47* 32* 15 15 274 273,05/274,42 16.5 152 215 285 7 11 6.2 44 7 45
YRTM260 260 385 55 36.5 18.5 18 345 344,37/343,1 17.5 192.5 280 365 9.3 15 8.2 32 9.3 33
YRTM325 325 450 60 40 20 20 415 413.76 18.5 225 342 430 9.3 15 8.2 32 9.3 33
YRTM395 395 525 65 42.5 22.5 20 486 483.18 18.5 262.5 415 505 9.3 15 8.2 42 9.3 45
YRTM460 460 600 70 46 24 22 560 557.03 18.5 300 482 580 10 15 8.2 42 10 45

Śruba
połączenie
ILOŚĆ 		Osiowy promieniowy
wyczerpanie 		Połącz
otwory na śruby 		Skok
t 		Dokręcanie
chwila obrotowy
śruby 		Podstawowe obciążenie znamionowe Ograniczona
przyspieszył 		Tarcie
moment 		Waga Typ łożyska
Osiowy Promieniowy
Dynamicznyzny Statyczny Dynamicznyzny Statyczny
Mam Ok Coa Kr Kor Smar
Smarowanie
um G ILOŚĆ ILOŚĆ Xt Nm KN obr./min Nm ≈Kg
4 3 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRTM150
4 4 M8 3 48×7,5° 14 118 710 69.5 200 280 12 7.7 YRTM180
4 4 M8 3 48×7,5° 14 120 765 81.5 220 260 14 9.7 YRTM200
4 6 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRTM260
4 6 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRTM325
6 6 M12 3 48×7,5° 34 300 2280 186 655 140 55 33 YRTM395
6 6 M12 3 48×7,5° 34 355 2800 200 765 120 70 45 YRTM460
