Ultracienkie łożysko precyzyjne CRBH

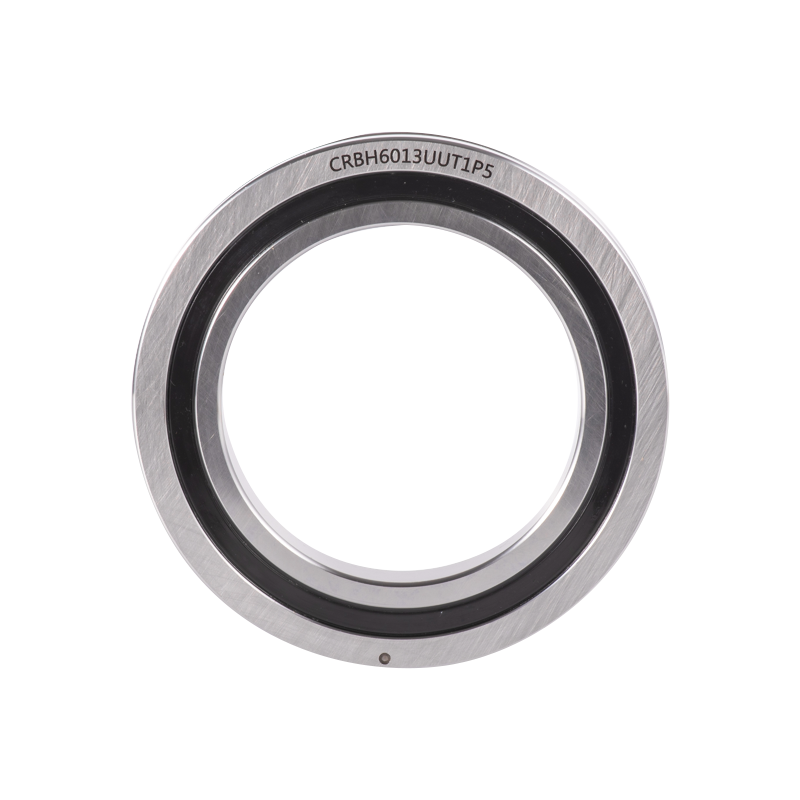

Łożysko precyzyjne CRBH Ultra Thin Precision to ultracienka wersja typu RU, charakteryzująca się dużą sztywnością i dużą precyzją. W tym modelu brakuje otworów montażowych na pierścieniach wewnętrznych i zewnętrznych, co wymaga kołnierzy i gniazd podporowych do montażu. Łożysko składa się z pierścienia zewnętrznego, pierścienia wewnętrznego i tocznych bloków ochronnych z tworzywa sztucznego. Pierścień zewnętrzny ma wzór siatki i jest zabezpieczony trzema pierścieniami dociskowymi, odpowiednimi do zastosowań, w których pierścień wewnętrzny się obraca.

Contact Us Skontaktuj się z nami
PRZEDV：RA Cienkie łożysko poprzeczne DALEJ：Łożysko precyzyjne o cienkim profilu SX
  • Opis
  • Dane techniczne
  • Skontaktuj się z nami

Zalety łożysk
1. Wysoka sztywność i wysoka precyzja: Prostokątnie rozmieszczone cylindryczne rolki pomiędzy pierścieniem wewnętrznym i zewnętrznym zwiększają sztywność i dokładność pracy.
2. Konstrukcja separatora: Pomiędzy rolkami zamontowane są separatory zapewniające płynny obrót.
3. Łatwa instalacja: Otwory montażowe na pierścieniu wewnętrznym i zewnętrznym umożliwiają szybki montaż w sprzęcie.
4. Opcje typu otwartego i zapieczętowanego: Uszczelnione łożyska są wyposażone w specjalne uszczelki z kauczuku syntetycznego dla dodatkowej ochrony.

Punkty sprzedaży
Cienka i wysoka precyzja: Precyzja do P2 i P4, odpowiednia do zastosowań obrotowych o wysokiej precyzji.
Konstrukcja o cienkim przekroju: Znacząco poprawiona sztywność w porównaniu do tradycyjnych łożysk.

Aplikacje
Łożyska typu CRBH nadają się do zastosowań wymagających małych wymiarów przekroju poprzecznego i dużej precyzji obrotu, takich jak precyzyjne stoły obrotowe, przeguby obrotowe ramion robotów, urządzenia medyczne i przyrządy pomiarowe.

Porównanie zalet
W porównaniu do łożysk kulkowych, łożyska typu CRBH znacznie poprawiają sztywność poprzez liniową strukturę styku wałeczków walcowych. W porównaniu do dwurzędowych łożysk kulkowych skośnych, ich mniejszy przekrój zwiększa sztywność 3 do 4 razy, spełniając wyższe wymagania dotyczące wydajności.

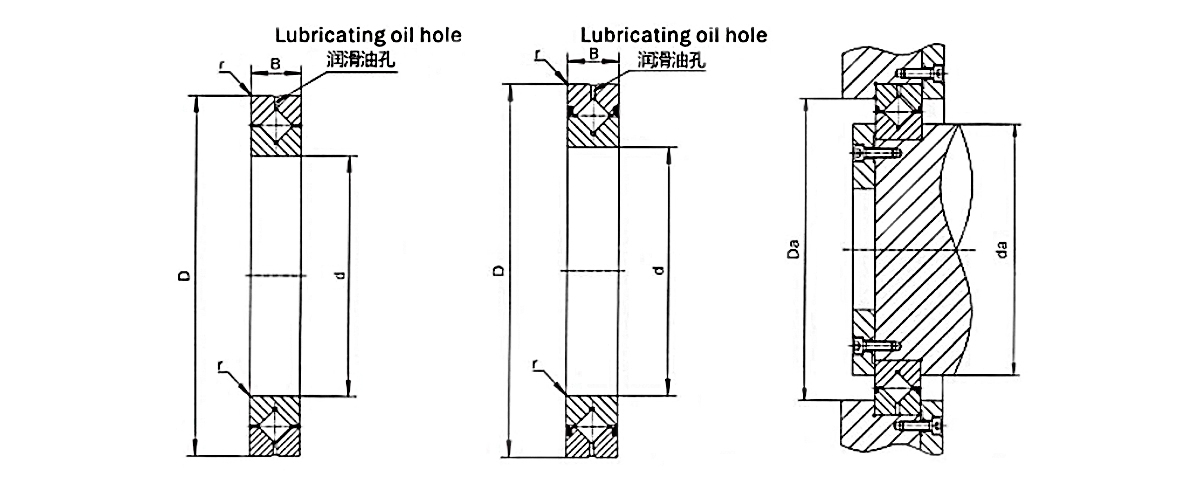

Typ łożyska Wymiar Rozmiar ramion Podstawowa nośność (rad Waga
Średnica wewnętrzna Średnica zewnętrzna Wysoka Fazowanie Kr Kor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
