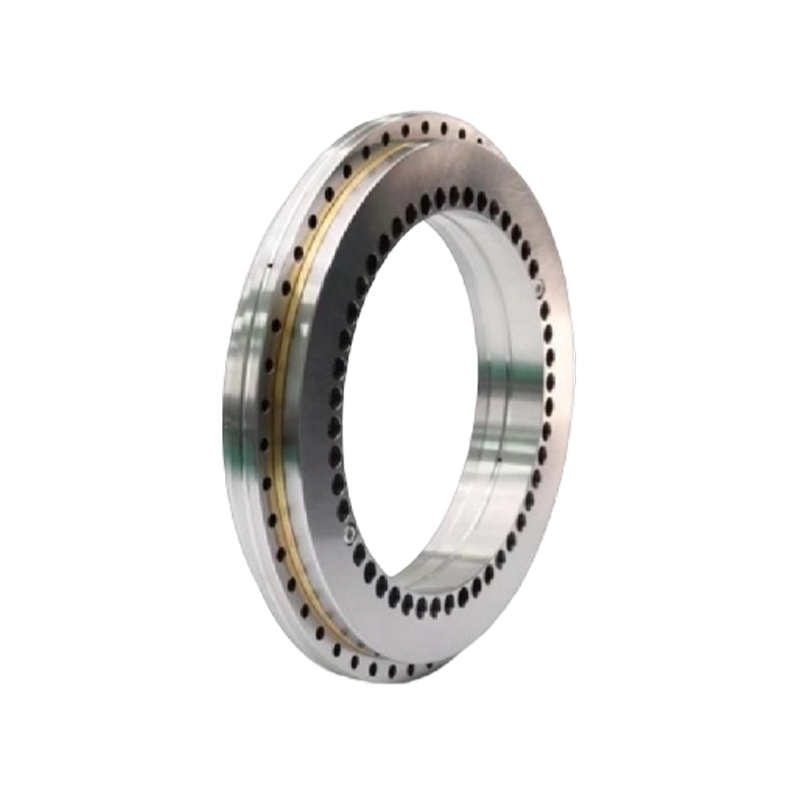

Precyzyjne łożysko gramofonu YRT

Precyzyjne łożysko obrotowe YRT składa się z pierścienia oporowego/promieniowego obudowy, pierścienia oporowego/promieniowego wału, podkładki oporowej, dwóch zespołów koszyków igiełkowych i zestawu promieniowych rolek cylindrycznych. Pierścień obudowy i pierścień wału mają równomiernie rozmieszczone otwory na śruby montażowe. Łożysko tego typu charakteryzuje się dużą nośnością osiową i promieniową, dużą sztywnością i bardzo dużą precyzją.

Contact Us Skontaktuj się z nami
PRZEDV：No previous product DALEJ：Łożysko precyzyjne YRTS o dużej prędkości
  • Opis
  • Dane techniczne
  • Skontaktuj się z nami

Cechy łożysk do stołu obrotowego YRT:
1. Łożysko kombinowane:
Łożyska YRT to łożyska kombinowane, integrujące funkcje łożysk promieniowych i wzdłużnych. Wytrzymują jednocześnie obciążenia promieniowe i osiowe z różnych kierunków, a także moment obrotowy.
2. Wysoka precyzja:
Łożyska YRT charakteryzują się zazwyczaj bardzo dużą precyzją, umożliwiając dokładny obrót i pozycjonowanie.
3. Sztywność:
Łożyska YRT charakteryzują się dużą sztywnością, utrzymując stabilność w warunkach dużego obciążenia. Zastosowania wymagające dużych obciążeń zapewniają niezawodność łożysk przy dużych obciążeniach.
4. Wysoki moment obrotowy:
Łożyska YRT są zaprojektowane tak, aby wytrzymywać obciążenia o wysokim momencie obrotowym, kluczowe w zastosowaniach wymagających obrotu i przenoszenia wysokiego momentu obrotowego.
5. Łatwa instalacja i konserwacja:
Łożyska YRT mają zazwyczaj prostą konstrukcję, ułatwiającą montaż i konserwację. Przyczynia się to do długoterminowej niezawodności łożysk.

Obszary zastosowań:
Łożyska YRT są szeroko stosowane w różnych dziedzinach, w tym w ramionach robotów przemysłowych, obrabiarkach, sprzęcie drukarskim, urządzeniach medycznych i sprzęcie lotniczym. Ich wszechstronność i wysoka wydajność sprawiają, że są preferowanym wyborem w wielu zastosowaniach inżynieryjnych.

Środki ostrożności podczas używania łożysk gramofonu YRT:
1. Utrzymuj łożysko i jego otoczenie w czystości
Nawet mikroskopijne cząsteczki kurzu mogą negatywnie wpływać na łożyska.
2. Używaj ostrożnie
Silne uderzenia podczas użytkowania mogą spowodować zarysowania i wgniecenia, a w konsekwencji wypadek.
3. Używaj odpowiednich narzędzi
Unikaj zastępowania istniejących narzędzi; używaj tylko odpowiednich narzędzi.
4. Uważaj na korozję łożysk
Pot na dłoniach może powodować rdzę podczas pracy, dlatego pamiętaj, aby używać czystych rąk i, jeśli to możliwe, nosić rękawiczki.

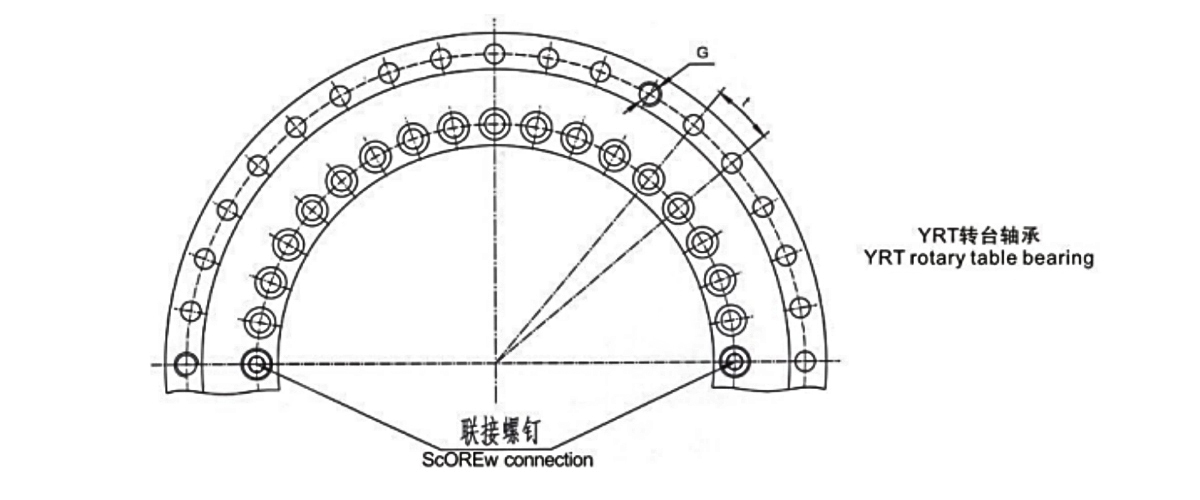

Śruba
połączenie
ILOŚĆ 		Połącz
otwory na śruby 		Skok
t 		Dokręcanie
chwila obrotowy
śruby 		Podstawowe obciążenie znamionowe Ograniczona prędkość Tarcie
moment 		Waga Typ łożyska
Osiowy Promieniowy
Dynamicznyzny Statyczny Dynamicznyzny Statyczny
Mam Ok Coa Kr Kor Smarowanie smarem
G ILOŚĆ ILOŚĆXt Nm KN obr./min Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M16 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

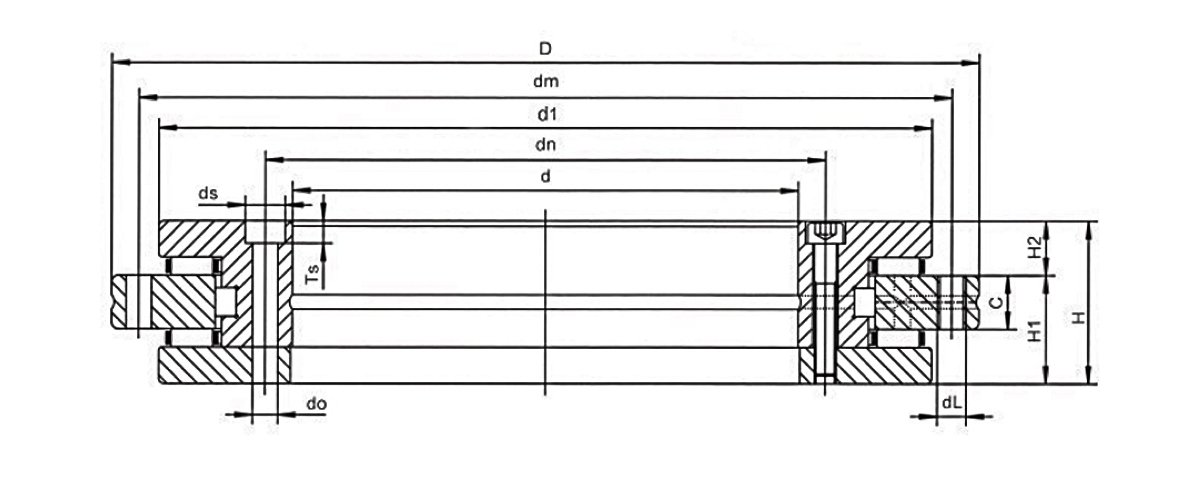

Typ łożyska Ogólny wymiar Otwory mocujące
d D H H1 H2 C d1 dn dm Wewnętrzny pierścień Pierścień zewnętrzny
Jednostka: mm zrobić ds Ts ILOŚĆ dL ILOŚĆ
mm mm
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
