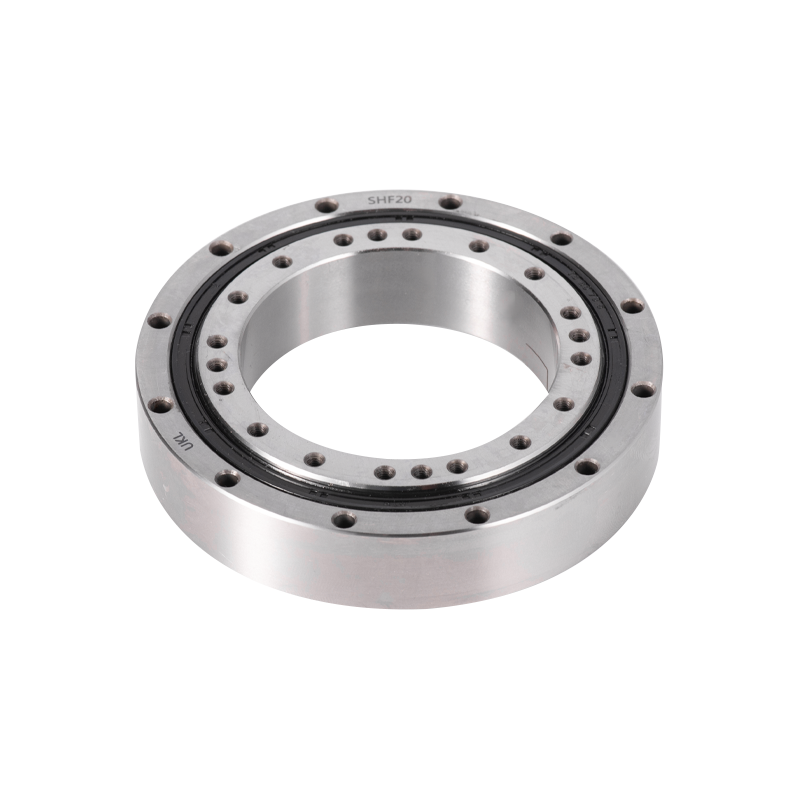

Zintegrowane łożysko harmoniczne o wysokiej sztywności serii SHF(G).

Zarówno pierścień wewnętrzny, jak i zewnętrzny są strukturami integralnymi, a montaż praktycznie nie ma wpływu na wydajność, zapewniając stabilną dokładność obrotu i moment obrotowy. Są bardzo łatwe w użyciu i odpowiednie dla różnych serii reduktorów harmonicznych SHF.

Contact Us Skontaktuj się z nami
PRZEDV：Łożysko redukcyjne CSF G o wysokiej sztywności DALEJ：Łożyska krzyżowe XSU
  • Opis
  • Dane techniczne
  • Skontaktuj się z nami

Cechy produktu
Konfigurowalne, sztywne łożyska nośne o wysokiej precyzji i dużej nośności.

Zalety SHF(G):
Charakteryzuje się wysokim momentem obrotowym, wysoką sztywnością, wysoką dokładnością pozycjonowania, wysoką dokładnością obrotową, wysoką wydajnością, wysoką stabilnością, bardzo małym rozmiarem i ultralekką wagą.

Szerokie zastosowania
Automatyka przemysłowa i przeguby ramion robotów, roboty humanoidalne, sprzęt do produkcji półprzewodników LCD, sprzęt fotowoltaiczny, przyrządy optyczne, precyzyjne obrabiarki i różne inne dziedziny.

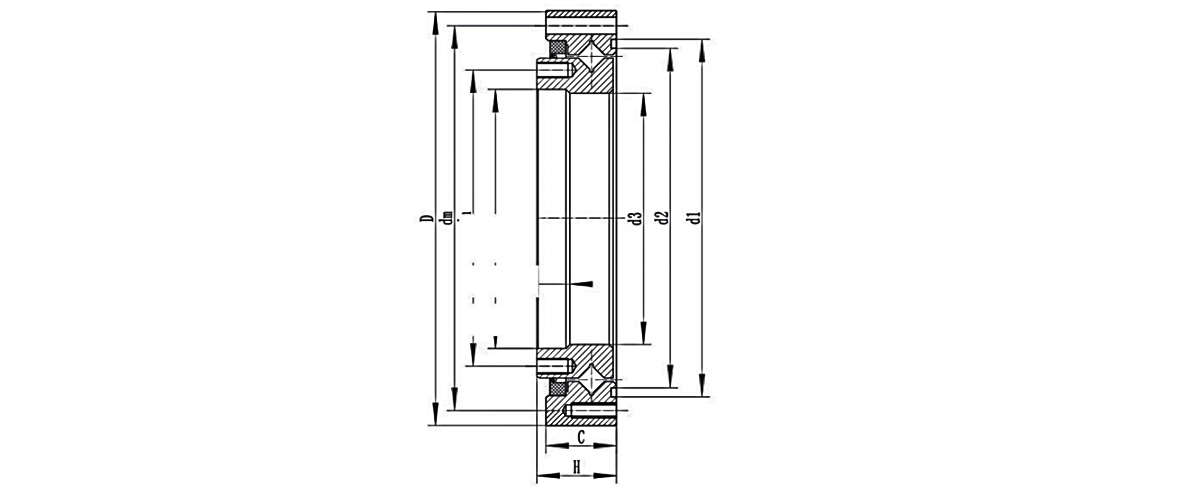

Typ łożyska Całkowity wymiar (mm) Rozmiar otworu instalacyjnego (PCD i SPEC) Podstawowa nośność Waga
Kr Kor
D d d3 B C H dm dn KN KN kg
SHF-14 70 38 35.6 13.7 14.1 15.1 64 8-φ3,5 44 12-M3 5.9 6.8 0.25
SHF-17 80 47 44.2 16.4 16 17 74 12-φ3,4 54 20-M3 9.8 13.5 0.37
SHF-20 90 54 51.3 17.5 17.5 18.5 84 12-φ3,5 62 16-M3 18.5 25.6 0.48
SHF-25 110 67 64.2 19.7 18.7 20.7 102 12-φ4,5 77 16-M4 20.6 28.9 0.76
SHF-32 142 88 84 23.4 23.4 24.4 132 12-φ5,5 100 16-M5 29.8 46.3 1.65
SHF-40 170 108 106 28.5 29 30 158 12-φ6,5 122 16-M6 45.6 70.5 2.68
SHF-50 214 135 129 34.5 34 36 200 12-φ9 154 16-M8 75.2 147.8 5.11
