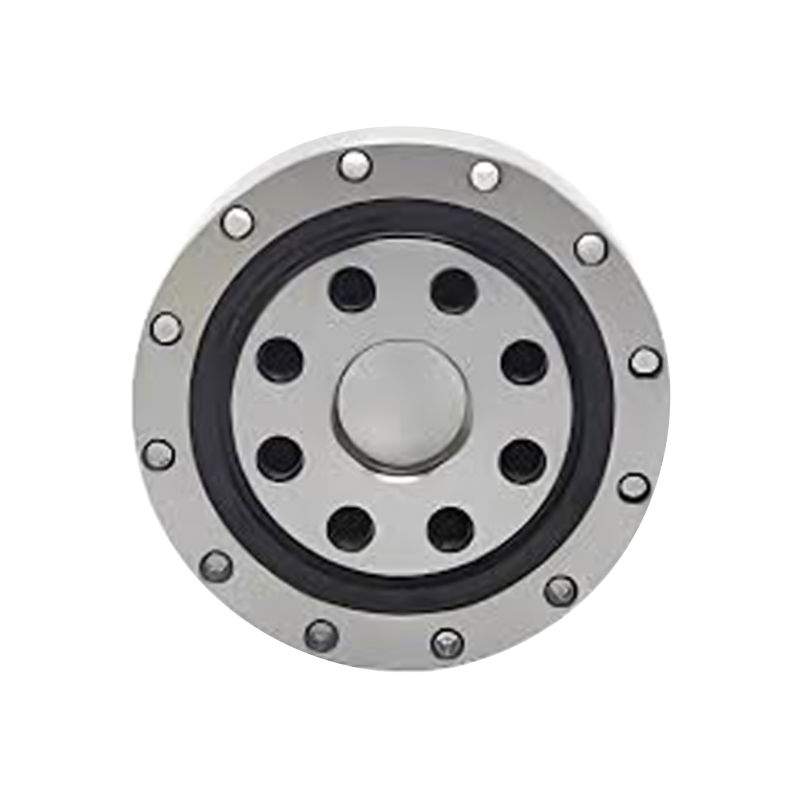

Zarówno pierścień zewnętrzny, jak i wewnętrzny typu CSD charakteryzują się zintegrowaną (jednoczęściową) konstrukcją. Jego średnica zewnętrzna jest taka sama jak w przypadku typu CSG, natomiast wytrzymałość jest większa niż elementów typu CSG. Stosowany jest głównie w sekcji wyjściowej reduktorów serii CSD.
Łożysko napędu harmonicznego typu CSD to specjalnie zaprojektowany element, opracowany w celu spełnienia specyficznych wymagań układów napędu harmonicznego. Dzięki zintegrowanej konstrukcji reduktorów harmonicznych Compact Series Drive (CSD) zapewnia niezbędne wsparcie dla ich unikalnych możliwości sterowania ruchem.
Główne cechy:
·Kompaktowa konstrukcja: Konstrukcja nośna typu CSD została zaprojektowana tak, aby zminimalizować wymiary przy zachowaniu maksymalnej nośności. Ta kompaktowa konstrukcja ma kluczowe znaczenie w zastosowaniach o ograniczonej przestrzeni, takich jak robotyka i automatyzacja.
·Przeniesienie wysokiego momentu obrotowego: Układ łożysk w szybkich reduktorach planetarnych CSD jest zoptymalizowany pod kątem przenoszenia wysokiego momentu obrotowego, zapewniając efektywne przenoszenie mocy i precyzyjną kontrolę ruchu.
·Zmniejszony luz: W harmonicznych układach napędowych luz między zębami przekładni (luz) bezpośrednio wpływa na dokładność ruchu. Łożysko typu CSD zostało zaprojektowane tak, aby zminimalizować luz, poprawiając w ten sposób dokładność pozycjonowania.
·Produkcja precyzyjna: Łożyska te są produkowane przy użyciu bardzo precyzyjnych procesów, aby spełnić niezwykle rygorystyczne standardy dokładności i wymagania dotyczące wydajności. Zapewnia to niezawodność i długą żywotność harmonicznych układów napędowych.
Aplikacje:
·Robotyka
·Przestrzeń kosmiczna
·Sprzęt medyczny
·Automatyka i inne precyzyjne systemy sterowania ruchem

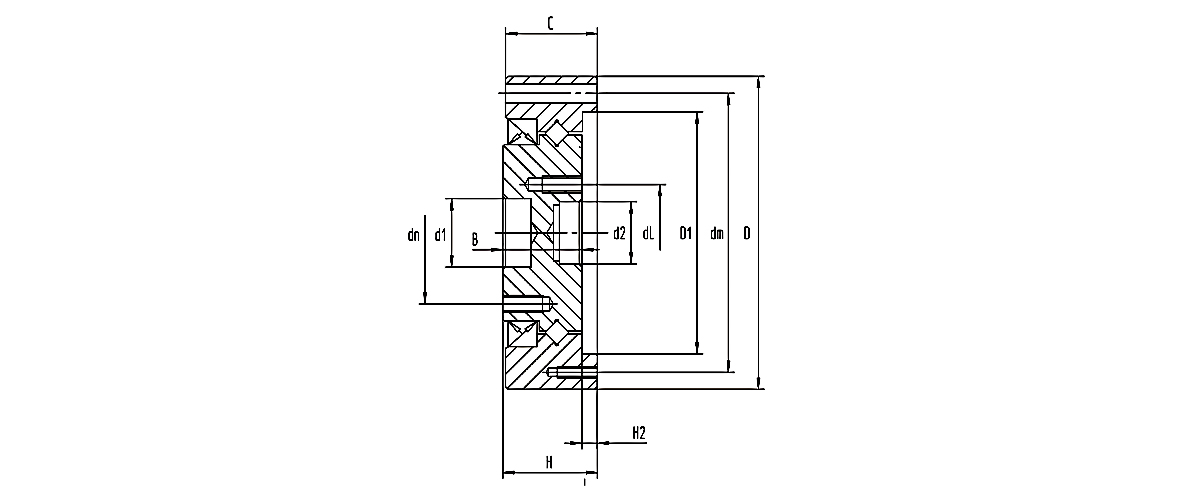

| Numer modelu LKPB | Ogólne wymiary | Otwory montażowe pierścienia zewnętrznego | Otwory montażowe pierścienia wewnętrznego | Podstawowe obciążenie Ocena | Ciężary | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | KOR | KG | |
| Jednostka: mm | Uszczelka Odwrotna | Uszczelka Przód | Uszczelka Odwrotna | KN | KN | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3,5 | 3-M2 (głębokość 5) | 25 | 10-M3 (głębokość 7) | 17 | 6-M3 (głębokość 7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3,5 | 5-M2 (głębokość 5) | 27 | 8-M5 (głębokość 8) | 19.5 | 8-M4 (głębokość 8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3,5 | 4-M2 (głębokość 5) | 34 | 8-M6 (głębokość 9) | 24 | 8-M4 (głębokość 8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3,5 | 6-M2 (głębokość 5) | 42 | 8-M8 (głębokość 12) | 30 | 8-M5 (głębokość 9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4,5 | 6-M3 (głębokość 7) | 57 | 10-M8 (głębokość 12) | 41 | 6-M6 (głębokość 11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5,5 | 6-M3 (głębokość 8) | 72 | 10- M10 (głębokość 15) | 48 | 6-M8 (głębokość 11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6,6 | 4-M3 (głębokość 8) | 88 | 10- M12 (głębokość 18) | 62 | 6-M10(głębokość18) | 34.8 | 60.2 | 3.8 |
