Zrozumienie zalet sztywności i nośności łożysk krzyżowych RB2508
Wyzwanie inżynieryjne: precyzja pod ograniczeniami
Nowoczesne systemy robotyczne stoją w obliczu paradoksu inżynieryjnego: projektanci muszą osiągnąć niespotykaną precyzję w coraz bardziej kompaktowych przestrzeniach, jednocześnie zarządzając złożonymi, wielokierunkowymi obciążeniami. Roboty przemysłowe pracujące w produkcji, montażu i zadaniach precyzyjnych wymagają połączeń, które utrzymują powtarzalność na poziomie mikronów nawet przy zmiennych warunkach obciążenia. To wyzwanie napędza innowacje w technologii łożysk, szczególnie w kierunku rozwiązań, które konsolidują wiele funkcji nośnych w pojedyncze komponenty zajmujące mało miejsca.

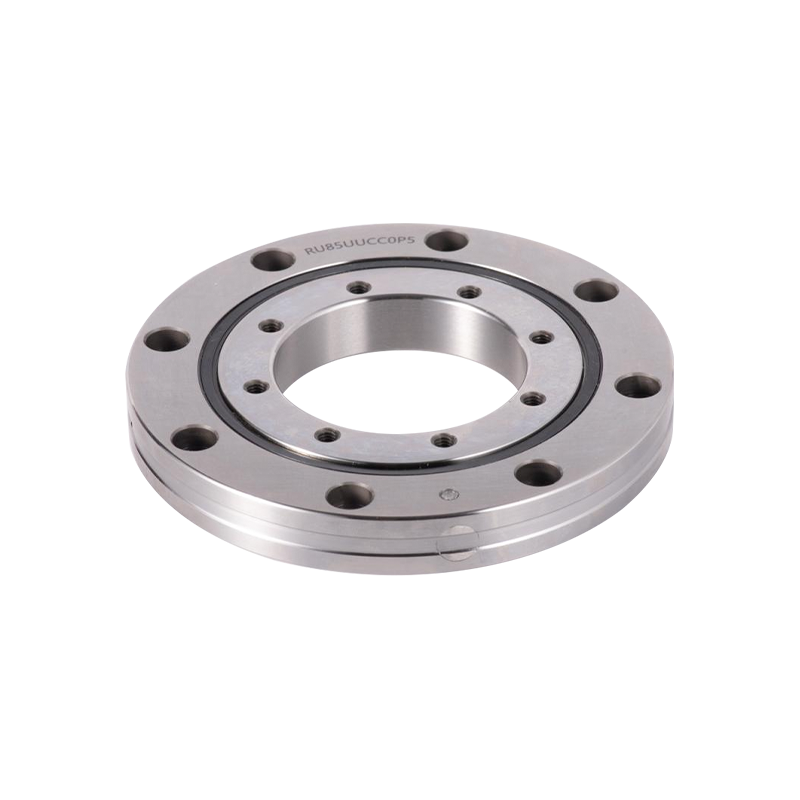

The Łożysko RB2508 stanowi przełom w konstrukcji łożysk krzyżowych. Dzięki wymiarom otworu wynoszącym 25 milimetrów, średnicy zewnętrznej 41 milimetrów i szerokości 8 milimetrów ten kompaktowy element zapewnia sztywność i nośność przewyższające znacznie większe konwencjonalne rozwiązania łożyskowe. Zrozumienie podstaw technicznych tej przewagi w zakresie wydajności jest niezbędne dla inżynierów projektujących systemy robotyczne nowej generacji.
To kompleksowe badanie bada zasady inżynieryjne stojące za doskonałą wydajnością RB2508, jego możliwościami obsługi ładunków w wielu osiach oraz praktyczną integracją z zaawansowanymi aplikacjami robotycznymi. Analizując geometrię skrzyżowanych rolek i mechanizmy napięcia wstępnego, ujawniamy, dlaczego to łożysko stało się preferowanym rozwiązaniem w wymagających środowiskach przemysłowych.
Geometria łożyska wałeczkowego skrzyżowanego: podstawa doskonałej sztywności
Zrozumienie konfiguracji rolek skrzyżowanych
Tradycyjne łożyska kulkowe wykorzystują sferyczne elementy toczne ułożone w okrągłe bieżnie, tworząc punktowy kontakt pomiędzy każdą kulką a jej powierzchnią bieżni. Ta geometria, choć odpowiednia do zastosowań, w których występują przeważnie obciążenia jednokierunkowe, wykazuje nieodłączne ograniczenia, gdy jest poddawana jednocześnie połączonym obciążeniom promieniowym, osiowym i momentowym. Kontakt punktowy koncentruje naprężenia na małych obszarach, ograniczając nośność i przyczyniając się do podatności łożyska pod obciążeniem.
Łożyska krzyżowe zasadniczo zmieniają tę architekturę. Zamiast elementów kulistych w bieżniach kołowych, łożyska wałeczkowe skrzyżowane wykorzystują cylindryczne elementy toczne ustawione pod kątem 90 stopni w stosunku do sąsiednich rolek w tym samym pierścieniu łożyska. Ten prostopadły układ tworzy wiele styków liniowych, w których każdy wałek styka się z bieżnią wzdłuż wydłużonej powierzchni, a nie w punkcie.
Zalety kontaktu liniowego: rozkład naprężeń i nośność
Geometria styku liniowego zapewnia kilka kluczowych korzyści w zakresie wydajności:
- Rozkład obciążenia na rozszerzonych obszarach styku zmniejsza szczytową koncentrację naprężeń, umożliwiając wyższą nośność w kompaktowych obudowach
- Wielokierunkowe przyjmowanie obciążenia umożliwia pojedynczemu łożysku przenoszenie obciążeń promieniowych na dwóch prostopadłych osiach, obciążeń osiowych i obciążeń momentowych jednocześnie
- Zmniejszone naprężenia kontaktowe wydłużają trwałość zmęczeniową łożyska, co jest szczególnie ważne w zastosowaniach robotycznych o dużej liczbie cykli
- Zwiększona sztywność minimalizuje ugięcie pod obciążeniem, co ma kluczowe znaczenie dla dokładności pozycjonowania
W szczególności w przypadku RB2508 ta konfiguracja styku liniowego oznacza, że 25-milimetrowe łożysko wałeczkowe z otworem krzyżowym może niezawodnie wytrzymać obciążenia o wielkości, które wymagałyby znacznie większych konwencjonalnych łożyskowań. Typowy zespół przegubu robota przemysłowego, który może wymagać trzech oddzielnych typów łożysk (łożysko kulkowe promieniowe, łożysko kulkowe wzdłużne i łożysko podporowe momentu obrotowego), można połączyć w jeden zespół RB2508.
Mechanizm napięcia wstępnego: eliminacja luzu, maksymalizacja sztywności
Cechą wyróżniającą precyzyjne łożyska wałeczkowe krzyżowe jest zintegrowany system napięcia wstępnego. Łożyska standardowe działają z mierzalnym luzem — małą szczeliną pomiędzy elementami tocznymi a bieżniami, która umożliwia łożysku pracę bez zatykania. Luz ten, zwykle mierzony w dziesiątkach mikrometrów, zapewnia naturalną podatność. Kiedy złącze robota podlega obciążeniu, łożysko lekko się ugina, gdy elementy toczne i bieżnie oddzielają się, a następnie ponownie osadzają się pod kierunkiem obciążenia.
Mechanizm napięcia wstępnego RB2508 eliminuje to źródło ugięcia poprzez siły ściskające działające na sprężynę. Sprężyny faliste lub sprężyny talerzowe zintegrowane z pierścieniem zewnętrznym łożyska wywierają kontrolowaną siłę ściskającą, utrzymując stały kontakt pomiędzy wszystkimi elementami tocznymi oraz bieżniami wewnętrznymi i zewnętrznymi, niezależnie od kierunku obciążenia. To napięcie wstępne tworzy zasadniczo sztywną konstrukcję, w której sztywność łożyska zbliża się do sztywności solidnego metalowego pierścienia, a nie zespołu mechanicznego.
Siła napięcia wstępnego w łożyskach RB2508 zwykle mieści się w zakresie od 400 do 600 Newtonów i jest zoptymalizowana w celu zapewnienia maksymalnej sztywności bez powodowania nadmiernego tarcia lub przyspieszonego zużycia. Ta wartość napięcia wstępnego reprezentuje starannie zaprojektowaną równowagę: niewystarczające napięcie wstępne powoduje niepożądany luz i zmniejszoną sztywność; nadmierne napięcie wstępne powoduje niepotrzebne tarcie, ciepło i degradację smaru.
Analiza nośności: Zrozumienie wydajności RB2508 na wielu osiach
Nośność dynamiczna i kontekst aplikacji
Nośność łożyska jest definiowana poprzez nośność dynamiczną — wielkość obciążenia, przy której łożysko wykona milion obrotów, zanim zainicjuje się odpryski zmęczeniowe. Specyfikacje RB2508 obejmują wiele obciążeń dynamicznych odzwierciedlających jego wielokierunkową zdolność:
| Kierunek obciążenia | Wartość dynamiczna (niutony) | Typowy kontekst aplikacji |
|---|---|---|
| Obciążenie promieniowe | 3500 | Prostopadle do osi łożyska |
| Obciążenie osiowe | 1980 | Wzdłuż osi łożyska |
| Obciążenie momentowe | 180 Nm | Moment przechylający lub zginający |
Praktyczny kontekst wielkości obciążenia
Aby umieścić te wartości w kontekście: 5-kilogramowe ramię robota współpracującego, rozciągające się na odległość 500 milimetrów od stawu nadgarstka, wytwarza moment obrotowy o wartości około 25 niutonometrów na łożysku przegubu, gdy ramię rozciąga się poziomo. Moment obrotowy RB2508 wynoszący 180 niutonometrów zapewnia współczynnik bezpieczeństwa 7-krotność tego obciążenia — znaczny margines dla dynamicznych sił przyspieszenia, obciążenia udarowego i wymiany narzędzi. Ta niezwykła zdolność przenoszenia momentu odróżnia łożyska wałeczkowe krzyżowe od wszystkich konwencjonalnych typów łożysk o tej samej wielkości.
Nośność dynamiczna zakłada pracę przy 100 obr./min. Przeguby robota zazwyczaj pracują z prędkością 20–80 obr./min podczas normalnych profili ruchu, zmniejszając naprężenia łożysk w porównaniu z podstawą znamionową. Ten margines prędkości przekłada się na dłuższą żywotność łożyska w praktycznych zastosowaniach. Łożysko wybrane na obciążenie dynamiczne 3500 Newtonów przy 100 obr./min niezawodnie wytrzyma to samo obciążenie przy 40 obr./min, zapewniając znacznie dłuższą żywotność.
Połączone scenariusze obciążenia: zaleta RB2508
Obciążenie złącza robota rzadko składa się z czystej siły promieniowej, czystej siły osiowej lub czystego momentu. Zamiast tego złącza są poddawane jednoczesnemu obciążeniu w wielu osiach. Rozważmy staw barkowy robota podtrzymujący ramię poziome z chwytanym przedmiotem przesuniętym od linii środkowej stawu:
- Obciążenie promieniowe od ciężaru ramienia i ładunku tworzące siłę skierowaną w dół prostopadle do osi ramienia
- Obciążenie osiowe spowodowane zmianami narzędzi i zmianami pionowego położenia ładunku
- Obciążenie momentem od odległości przesunięcia między osią przegubu a środkiem ciężkości ładunku
Pojedyncze łożysko RB2508 przenosi wszystkie trzy elementy obciążenia w ramach swojej konstrukcji. Konwencjonalne rozwiązania zazwyczaj wymagają wielu zestawów łożysk ułożonych w złożone konfiguracje opraw. Architektura krzyżowych rolek RB2508 przyjmuje połączone obciążenia dzięki zintegrowanemu układowi elementów skrzyżowanych, eliminując potrzebę stosowania zewnętrznych mechanizmów rozkładu obciążenia.
Sztywność: pomiar i zrozumienie wydajności RB2508
Sztywność łożyska: parametr inżynierii precyzyjnej
Sztywność w zastosowaniach łożyskowych określa się ilościowo jako sztywność – odporność na ugięcie pod przyłożonym obciążeniem. Sztywność wyraża się matematycznie jako obciążenie podzielone przez ugięcie, mierzone w Newtonach na mikrometr. Łożysko o większej sztywności jest odporne na ugięcie i precyzyjniej utrzymuje pozycję pod obciążeniem.
Charakterystyka sztywności RB2508 różni się w zależności od kierunku obciążenia. Typowe wartości obejmują:
- Sztywność promieniowa: około 50-70 N/mikrometr (w zależności od ustawienia napięcia wstępnego)
- Sztywność osiowa: około 30-50 N/mikrometr
- Sztywność momentowa: około 15-20 Nm/miliradian
Te wartości sztywności stanowią 4-8-krotną poprawę w porównaniu z łożyskami kulkowymi o tej samej wielkości i 2-3-krotną poprawę w porównaniu z większymi zestawami łożysk stożkowych. Ta zaleta w zakresie sztywności przekłada się bezpośrednio na precyzję: przegub robota wyposażony w łożysko RB2508 wykazuje powtarzalność położenia w zakresie plus minus 0,1 milimetra w porównaniu z plus minus 0,4 milimetra w przypadku konwencjonalnych rozwiązań łożyskowych w podobnych klasach wielkości.
Stabilność temperatury i spójność obciążenia wstępnego
Sztywność łożyska zależy od temperatury. Wraz ze wzrostem temperatury łożyska zmniejsza się lepkość smaru i zmniejszają się siły napięcia wstępnego sprężyny, zmniejszając ogólną sztywność. Sprężynowy mechanizm napięcia wstępnego RB2508 został zaprojektowany tak, aby zminimalizować tę degradację. Sprężyny faliste w pierścieniu zewnętrznym łożyska dobiera się do materiałów o wyjątkowo niskim współczynniku rozszerzalności cieplnej, utrzymując siłę napięcia wstępnego w granicach plus minus 5 procent w zakresie roboczym łożyska od -10 do plus 80 stopni Celsjusza.
Ta stabilność termiczna zapewnia, że złącze robota utrzymuje stałą precyzję, niezależnie od tego, czy działa podczas rozruchu w chłodny poranek, czy po dłuższej pracy przy dużym obciążeniu, powodującej podwyższoną temperaturę łożysk. Konwencjonalne łożyska charakteryzują się większymi wahaniami sztywności w różnych zakresach temperatur, co skutkuje dryfem pozycyjnym podczas dłuższych sesji roboczych – jest to krytyczne ograniczenie wyeliminowane przez konstrukcję napięcia wstępnego RB2508.
Doskonałość produkcji: jak RB2508 osiąga doskonałą wydajność
Produkcja precyzyjna: od surowców po gotowe łożysko
UKL Bearing Manufacturing Co., Ltd. (Wuxi), zintegrowane przedsiębiorstwo przemysłowo-handlowe specjalizujące się w łożyskach precyzyjnych, demonstruje kompleksowy proces produkcyjny wymagany do wyprodukowania łożysk spełniających specyfikacje RB2508. Jako profesjonalna fabryka łożysk łącząca badania, rozwój, produkcję i sprzedaż, podejście UKL stanowi przykład rygoru produkcyjnego wymaganego w nowoczesnej produkcji łożysk krzyżowych.
Podróż produkcyjna RB2508 rozpoczyna się od wyboru materiału. Zarówno na elementy toczne, jak i bieżnie stosowana jest całkowicie hartowana stal łożyskowa, zapewniająca stałą twardość w całym przekroju elementu. Taki dobór materiałów zapobiega podpowierzchniowym pęknięciom zmęczeniowym, które zagrażają łożyskom, gdzie twardość różni się w zależności od powierzchni i obszarów wewnętrznych. Obróbka powierzchni, w tym precyzyjne szlifowanie, pozwala uzyskać wartości chropowatości poniżej 0,2 mikrometra, zmniejszając tarcie i wydłużając żywotność łożyska.
Procesy produkcyjne łożysk krzyżowych wymagają wyjątkowej precyzji. Kompletna sekwencja produkcji łożysk obejmuje:
- Kucie i wyżarzanie surowców w celu ustalenia struktury materiału i złagodzenia naprężeń wewnętrznych
- Operacje toczenia ustalające początkową średnicę zewnętrzną i średnicę otworu w granicach tolerancji plus minus 0,5 milimetra
- Cykle obróbki cieplnej doprowadzające materiały do określonej twardości (zwykle 60-65 HRC dla komponentów RB2508)
- Precyzyjne operacje szlifowania uzyskujące ostateczne wymiary w granicach tolerancji plus minus 0,01 milimetra i wykończenie powierzchni poniżej 0,15 mikrometra
- Skrzyżowane umieszczenie rolek i integracja sprężyny napięcia wstępnego wymagają specjalistycznego mocowania i weryfikacji jakości
- Zautomatyzowany montaż elementów łożyskowych z precyzyjnym pomiarem na każdym etapie
Zapewnienie jakości: weryfikacja specyfikacji wydajności
Zakłady produkujące łożyska stosujące nowoczesne systemy jakości weryfikują działanie RB2508 poprzez liczne protokoły kontroli i testów. Każde łożysko poddawane jest:
- Kontrola wymiarowa przy użyciu precyzyjnego sprzętu pomiarowego w celu sprawdzenia średnicy otworu, średnicy zewnętrznej i szerokości w określonych tolerancjach
- Pomiar okrągłości i bicia zapewniający idealnie koncentryczne położenie pierścieni łożyskowych, co ma kluczowe znaczenie w zastosowaniach precyzyjnych
- Pomiar siły napięcia wstępnego potwierdzający, że mechanizmy sprężynowe zapewniają określone siły ściskające
- Testowanie hałasu i wibracji pod obciążeniem w celu wykrycia wad produkcyjnych, które mogą obniżyć wydajność
- Testy cykli termicznych symulujące zmiany temperatury spotykane w zastosowaniach terenowych
W pełni zmodernizowana baza produkcyjna UKL, zatrudniająca ponad 200 wykwalifikowanych specjalistów, obejmuje cały proces produkcyjny pod kontrolą jednego zakładu. Ta pionowa integracja zapewnia spójność, identyfikowalność i szybką reakcję na wymagania specyfikacji. Do każdego wysłanego łożyska dołączona jest dokumentacja weryfikująca zgodność ze specyfikacjami wymiarowymi, napięciem wstępnym i wydajnością.
Seria RB kontra seria RU: Zrozumienie zróżnicowania konstrukcyjnego
RB2508: Architektura wstępnego ładowania pierścienia zewnętrznego
RB2508 należy do rodziny serii RB, charakteryzującej się mechanizmami napięcia wstępnego zintegrowanymi z pierścieniem zewnętrznym łożyska. Sprężyny faliste lub sprężyny talerzowe ściśnięte pomiędzy pierścieniem zewnętrznym a obudową łożyska wywierają siłę ściskającą, która utrzymuje kontakt pomiędzy skrzyżowanymi wałeczkami i bieżniami pierścienia zewnętrznego. Architektura ta oferuje kilka wyraźnych zalet w zastosowaniach związanych ze złączami robotów:
- Napięcie wstępne pierścienia zewnętrznego zapewnia doskonałą sztywność promieniową niezbędną do utrzymania ciężaru ramienia i ładunku
- Integracja sprężyny napięcia wstępnego z pierścieniem zewnętrznym upraszcza wymagania projektowe obudowy w porównaniu ze schematami napięcia wstępnego pierścienia wewnętrznego
- Przewidywalna charakterystyka napięcia wstępnego pozostaje stabilna w cyklach termicznych dzięki starannemu doborowi materiału sprężyny
- Dostępność regulacji tolerancji obudowy podczas integracji z zespołami przegubów robota
Seria RU: architektura wstępnego ładowania pierścienia wewnętrznego
Seria RU wykorzystuje mechanizmy napięcia wstępnego zintegrowane z pierścieniem wewnętrznym łożyska. Sprężyny naprężone wstępnie, ściśnięte pomiędzy pierścieniem wewnętrznym a obudową łożyska, wywierają siłę ściskającą na elementy pierścienia wewnętrznego. To alternatywne podejście zapewnia:
- Maksymalna zwartość średnicy zewnętrznej, korzystna w zastosowaniach, w których przestrzeń na pierścieniu zewnętrznym jest poważnie ograniczona
- Konfiguracja mocowania na pierścieniu wewnętrznym umożliwia unikalne konfiguracje obudów w specjalistycznych zastosowaniach
- Alternatywne charakterystyki rozkładu obciążenia dostosowane do konkretnych zastosowań, w których dominują obciążenia momentowe
Wskazówki dotyczące wyboru: RB2508 do wspólnych zastosowań robotów
W przypadku standardowych przegubów robotów przemysłowych, zespołów robotów współpracujących i zastosowań w zakresie precyzyjnego pozycjonowania seria RB (w tym RB2508) zazwyczaj przewyższa alternatywy serii RU. Architektura napięcia wstępnego pierścienia zewnętrznego łożysk RB zapewnia doskonałą sztywność promieniową – krytyczny wymóg w przypadku konstrukcji ramion nośnych i ładunków. Seria RU znajduje preferowane zastosowanie w konstrukcjach pierścieni obrotowych i specjalistycznych konfiguracjach stołów obrotowych, gdzie obowiązują różne wymagania dotyczące rozkładu obciążenia.
The Łożysko krzyżowe RB2508 reprezentuje optymalną konfigurację dla przegubów robotów wymagających nośności promieniowej, nośności osiowej, nośności momentowej i wyjątkowej powtarzalności położenia w kompaktowej obudowie o wymiarach 25x41x8 milimetrów.
Projekt integracji: Optymalizacja wydajności połączenia robota za pomocą RB2508
Wymagania dotyczące tolerancji obudowy i precyzyjne dopasowanie
Wydajność łożyska zależy zasadniczo od jakości konstrukcji obudowy. Wyjątkowa sztywność i nośność RB2508 są w pełni realizowane tylko po zintegrowaniu z obudowami spełniającymi rygorystyczne specyfikacje tolerancji:
| Funkcja mieszkaniowa | Stopień tolerancji | Typowa wartość | Wpływ na wydajność |
|---|---|---|---|
| Otwór pierścienia zewnętrznego | H7 | 41 0,025 mm | Dopasowany krój zapobiega ruchom promieniowym |
| Otwór pierścienia wewnętrznego | P5 | 25 -0,05 mm | Utrzymuje koncentryczność i bicie |
| Bicie zewnętrzne | TIR 0,05 mm | Całkowite wskazane bicie | Zapewnia koncentryczność pierścienia łożyska |
| Bicie otworu wewnętrznego | TIR 0,03 mm | Całkowite wskazane bicie | Zapobiega niewyważeniu elementów tocznych |
Strategia smarowania: Utrzymanie wydajności w każdych warunkach pracy
Konstrukcja napięcia wstępnego RB2508 zapewnia stosunkowo niskie tarcie w porównaniu z łożyskami konwencjonalnymi, ale wymaga precyzyjnego zarządzania smarowaniem. W zastosowaniach złączy robotów zazwyczaj wykorzystuje się jedno z dwóch podejść do smarowania:
Systemy smarowania olejowo-powietrznego: Sprężone powietrze przenosi precyzyjne kropelki oleju do łożyska w kontrolowanych odstępach czasu. Takie podejście minimalizuje opór łożyska, utrzymuje stałą temperaturę i wydłuża żywotność łożyska. Układy olejowo-powietrzne nadają się do zastosowań wymagających pracy ciągłej lub dużych prędkości, w których zarządzanie temperaturą ma kluczowe znaczenie. Złożoność instalacji wzrasta w porównaniu ze smarowaniem smarem plastycznym, ale zalety wydajności uzasadniają dodatkowy wysiłek inżynieryjny w przypadku wymagających zastosowań.
Smarowanie na bazie smaru: W konstrukcjach uszczelnionych łożysk zastosowano smary syntetyczne, zapewniające długotrwałe smarowanie przy minimalnej konserwacji. Smarowanie smarem upraszcza instalację i jest odpowiednie w przypadku uszczelnionych połączeń robotów pracujących przy umiarkowanych prędkościach (poniżej 300 obr./min). Kompromisy obejmują nieco wyższe tarcie i odpowiadające mu wytwarzanie ciepła w porównaniu z systemami olejowymi.
Zarządzanie temperaturą i kontrola temperatury
Łożyska naprężone wstępnie wytwarzają więcej ciepła niż konstrukcje oparte na luzach, szczególnie przy wyższych prędkościach. Efektywna konstrukcja złącza robota uwzględnia strategie zarządzania temperaturą:
- Aluminiowe materiały obudowy o wysokiej przewodności cieplnej odprowadzają ciepło generowane przez łożysko z zespołu złącza
- Kanały cyrkulacyjne kierują olej chłodzący przez strefę łożyska w zastosowaniach wymagających dużej wydajności
- Monitorowanie temperatury za pomocą zintegrowanych czujników ostrzega systemy sterowania o nieprawidłowych warunkach termicznych, zanim wydajność ulegnie pogorszeniu
- Protokoły regulacji prędkości roboczej zmniejszają prędkość, jeśli temperatura łożyska przekracza zaprojektowane progi
Model RB2508 zachowuje pełną specyfikację wydajności w temperaturach do plus 80 stopni Celsjusza, z kontrolowaną degradacją wydajności w zakresie od 80 do 100 stopni Celsjusza. Większość zastosowań robotów utrzymuje temperaturę łożysk w zakresie 40–65 stopni Celsjusza dzięki odpowiedniej konstrukcji termicznej.
Analiza porównawcza: RB2508 a alternatywne rozwiązania łożyskowe
Aby zilustrować zalety techniczne RB2508, porównanie jego wydajności w zakresie kluczowych parametrów z konwencjonalnymi alternatywnymi łożyskami ujawnia uzasadnienie techniczne wyboru rolek skrzyżowanych:
| Parametr wydajności | RB2508 | Piłka dwurzędowa | Zestaw rolek stożkowych |
|---|---|---|---|
| Sztywność promieniowa | 60 N/mikron | 12 N/mikron | 25 N/mikron |
| Sztywność osiowa | 40 N/mikron | 5 N/mikron | 8 N/mikron |
| Pojemność chwilowa | 180 Nm | 20 Nm | 60 Nm |
| Liczba komponentów | 1 | 2-3 | 3-6 |
| Średnica zewnętrzna | 41 mm | 47 mm | 62 mm |
| Powtarzalność pozycyjna | 0,1 mm | 0,5 mm | 0,3 mm |
| Złożoność instalacji | Niski | Umiarkowane | Wysoka |
To porównanie pokazuje podstawową zasadę: RB2508 łączy wydajność wielu konwencjonalnych rozwiązań łożyskowych w jeden, prostszy komponent. W przypadku połączeń robotycznych wymagających podparcia promieniowego, dostosowania osiowego i wytrzymałości na obciążenia momentowe tradycyjnie stosuje się trzy lub więcej typów łożysk. Rozwiązanie jednojednostkowe RB2508 zmniejsza złożoność montażu, koszty i potencjalne punkty awarii, zapewniając jednocześnie doskonałą wydajność we wszystkich kierunkach obciążenia.

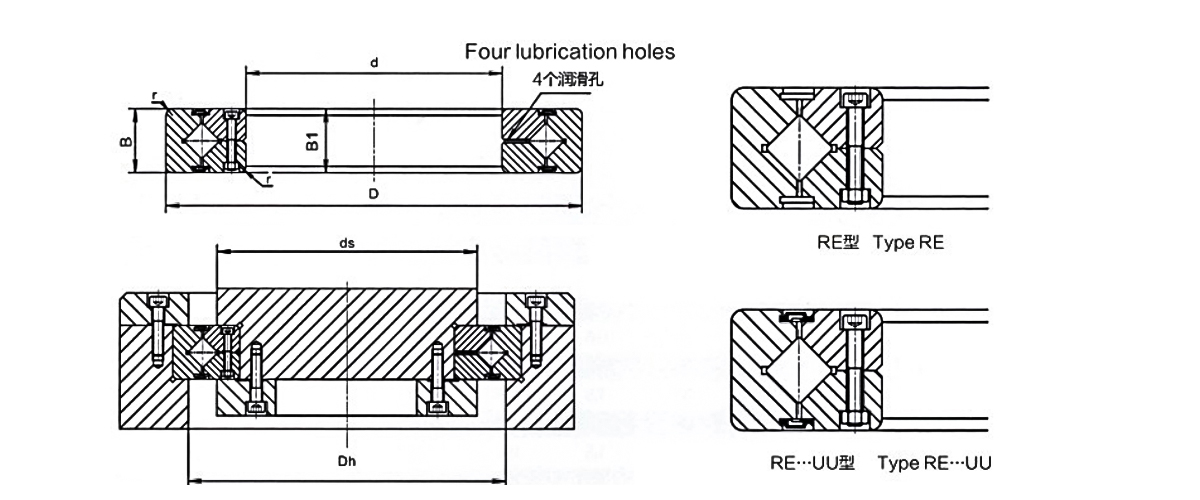

Architektura techniczna: Wizualizacja projektu RB2508
Praktyczne zastosowania: tam, gdzie RB2508 przoduje
Wspólny projekt robota współpracującego
Roboty współpracujące współpracujące z ludźmi wymagają wyjątkowej precyzji i niezawodności. Kompaktowy profil RB2508 i duża obciążalność momentowa umożliwiają bezpieczne i precyzyjne projektowanie połączeń. Typowy zespół ramienia robota współpracującego zawiera łożysko RB2508, które wspiera konstrukcję górnego ramienia, umożliwiając jednocześnie zmianę narzędzi i dynamiczne wahania obciążenia. Konstrukcja łożyska charakteryzująca się niskim luzem zapewnia powtarzalność zadań pozycjonowania chwytaka, a mechanizm napięcia wstępnego gwarantuje stabilną pracę niezależnie od wahań temperatur podczas dłuższych zmian roboczych.
Integracja zespołu nadgarstka robota przemysłowego
Nowoczesne nadgarstki robotów wykorzystują wiele osi obrotu (przechylenie, nachylenie, odchylenie) w ultrakompaktowych zespołach. Każda oś nadgarstka korzysta ze skrzyżowanego łożyska wałeczkowego. Waga RB2508 idealnie nadaje się do pomiaru osi obrotu i pochylenia w wielu konfiguracjach robotów przemysłowych. Zdolność łożyska do przyjmowania obciążeń momentowych bez dodatkowych elementów podporowych umożliwia projektowanie obudów przegubów, które zachowują dokładność punktu środkowego narzędzia w granicach 0,1 milimetra – co jest niezbędne w precyzyjnym spawaniu, montażu i obróbce skrawaniem.
Robotyka Chirurgiczna i Medyczna
Chirurgiczne systemy robotyczne wymagają wyjątkowej precyzji i niezawodności. Łożyska przegubowe muszą utrzymywać dokładność pozycjonowania w granicach 0,05 milimetra, wytrzymując ciągłe cykle sterylizacji i profile ruchu o dużym przyspieszeniu. Sztywność i stabilność termiczna RB2508 okazują się idealne dla tych wymagających wymagań. Niski luz łożyska eliminuje urazy tkanek spowodowane ugięciem stawu, a jego spójne działanie w różnych cyklach termicznych zapewnia niezawodność podczas powtarzanych procedur sterylizacji.
Automatyzacja pakowania i transportu materiałów
Szybkie roboty typu pick-and-place działające z szybkością 100 cykli na minutę poddają łożyska przegubowe dużym naprężeniom dynamicznym. Mechanizm napięcia wstępnego i geometria styku liniowego RB2508 rozkładają obciążenia udarowe skuteczniej niż łożyska kulkowe, wydłużając ich żywotność. Moment łożyska wytrzymuje przesunięte ładunki charakterystyczne dla instalacji chwytaków podciśnieniowych, a jego sztywność zapewnia stałą dokładność umieszczania w ciągu całej zmiany produkcyjnej.
Konserwacja i żywotność: Optymalizacja niezawodności RB2508
Najlepsze praktyki instalacyjne
Właściwy montaż ma bezpośredni wpływ na wydajność i żywotność łożyska. Krytyczne protokoły instalacji obejmują:
- Przed montażem łożyska sprawdzić, czy średnica otworu oprawy i wykończenie powierzchni spełniają określone tolerancje
- Aby uniknąć uszkodzenia pierścienia wewnętrznego podczas demontażu lub montażu, należy używać precyzyjnych ściągaczy do łożysk przeznaczonych do łożysk krzyżowych
- Nałóż lekki olej maszynowy na powierzchnię otworu łożyska, aby ułatwić montaż i zapobiec zatarciu
- Montuj elementy łożyska po kolei, zachowując wyrównanie podczas całego procesu montażu
- Po montażu sprawdzić siłę napięcia wstępnego, aby potwierdzić prawidłowe obciążenie ściskające z mechanizmów sprężynowych
Okres docierania i stabilizacja termiczna
Nowe instalacje robotów korzystają z kontrolowanych procedur docierania. W ciągu pierwszych 8–10 godzin pracy roboty pracujące przy obciążeniu znamionowym wynoszącym 50% umożliwiają prawidłowe osadzenie elementów łożyska i ustabilizowanie gradientów temperatur. Wzrost temperatury w tym okresie zwykle następuje w ciągu pierwszych 3-4 godzin. Stopniowy wzrost obciążenia i prędkości w ciągu pierwszych 40 godzin pracy wydłuża żywotność łożyska i zapewnia optymalną wydajność.
Strategie monitorowania stanu
Nowoczesne platformy robotyczne coraz częściej zawierają systemy monitorowania stanu łożysk za pomocą czujników temperatury i wibracji. Umożliwiają one konserwację predykcyjną, która wydłuża żywotność i zapobiega nieoczekiwanym awariom:
- Monitorowanie temperatury łożysk wcześnie wykrywa degradację smarowania lub utratę napięcia wstępnego
- Analiza częstotliwości drgań identyfikuje zużycie elementów tocznych przed katastrofalną awarią
- Trendy powtarzalności pozycyjnej ujawniają wzrost podatności łożyska w czasie
- Analiza oleju lub smaru monitoruje poziom utlenienia i zanieczyszczenia
Oczekiwania dotyczące żywotności
Dobrze utrzymane łożyska RB2508 zwykle zapewniają 10 000–15 000 godzin pracy, zanim wymagają wymiany. Stanowi to znaczną przewagę w zakresie trwałości użytkowej w porównaniu z konwencjonalnymi rozwiązaniami łożyskowymi, biorąc pod uwagę doskonałą zdolność przenoszenia obciążeń przez łożysko. W zastosowaniach lekkich żywotność może wydłużyć się do 20 000 godzin. Zapobiegawcza wymiana łożysk przed katastrofalną awarią zapobiega wtórnym uszkodzeniom powierzchni obudowy, redukując całkowite koszty napraw i przestoje systemu.
Często zadawane pytania
P1: Co sprawia, że łożyska krzyżowe są lepsze od łożysk kulkowych do zastosowań z przegubami robotów?
W łożyskach krzyżowych zastosowano kontakt liniowy pomiędzy elementami tocznymi a bieżniami w porównaniu do kontaktu punktowego w łożyskach kulkowych. Ta geometria rozkłada obciążenia na większe powierzchnie, zapewniając wyższą sztywność i nośność w kopertach o równoważnych rozmiarach. Ponadto łożyska krzyżowe przenoszą jednocześnie obciążenia promieniowe, osiowe i momentowe, eliminując potrzebę stosowania wielu typów łożysk w zespołach z pojedynczym przegubem.
P2: W jaki sposób napięcie wstępne poprawia wydajność łożysk w zastosowaniach robotów precyzyjnych?
Napięcie wstępne eliminuje luz wewnętrzny, utrzymując stały kontakt pomiędzy elementami tocznymi a bieżniami. Taka konstrukcja eliminuje luz i radykalnie zwiększa sztywność łożyska, umożliwiając precyzyjną powtarzalność wymaganą przez nowoczesne roboty. Napięcie wstępne stabilizuje również pracę łożyska w przypadku wahań temperatury dzięki zastosowaniu mechanizmów sprężynowych, które utrzymują stałą siłę ściskającą pomimo rozszerzalności i skurczu cieplnego.
P3: Jaka jest typowa żywotność łożyska RB2508 przy ciągłej pracy robota?
Dobrze utrzymane łożyska RB2508 zwykle zapewniają 10 000–15 000 godzin pracy, zanim wymagają wymiany. Żywotność różni się w zależności od rzeczywistych warunków obciążenia, prędkości roboczej, zarządzania temperaturą i rygorystyczności konserwacji smarowania. Zastosowania o lekkich obciążeniach mogą osiągnąć 20 000 godzin, podczas gdy zastosowania o ekstremalnych obciążeniach mogą wymagać wymiany po 8 000 godzin.
P4: Czy łożyska RB2508 można zamontować w istniejących konstrukcjach robotów przy użyciu konwencjonalnych łożysk?
W wielu przypadkach tak. Kompaktowy profil 25x41x8 milimetrów RB2508 często umożliwia bezpośrednią wymianę, jeśli tolerancje oprawy można dostosować do specyfikacji H7 dla otworu pierścienia zewnętrznego. Jednakże radykalnie zwiększona sztywność łożyska może wymagać dostrojenia serwosterownika, aby zapobiec niestabilności sterowania. Przed wdrożeniem zaleca się ocenę kompatybilności obejmującą szczegółową analizę wymiarową i symulację dynamiczną.
P5: Jakie podejście do smarowania jest najlepsze w przypadku łożysk RB2508 w zastosowaniach robotycznych o dużym obciążeniu?
W zastosowaniach wymagających pracy ciągłej preferowane są systemy smarowania olejowo-powietrznego, dostarczające precyzyjne krople oleju w kontrolowanych odstępach czasu. Takie podejście minimalizuje opór, utrzymuje optymalną temperaturę łożyska i wydłuża żywotność w porównaniu ze smarowaniem smarem plastycznym. Systemy na bazie smaru nadają się do zastosowań uszczelnionych, przy umiarkowanych cyklach pracy i niższych wymaganiach dotyczących prędkości, rezygnując z pewnej wydajności na rzecz uproszczonej konserwacji.
P6: Jak nośność momentowa RB2508 wypada w porównaniu z konwencjonalnymi rozwiązaniami łożyskowymi?
RB2508 zapewnia moment obrotowy wynoszący około 180 niutonometrów, co znacznie przewyższa konwencjonalne rozwiązania łożyskowe o równoważnej wielkości. Zestawy łożysk stożkowych o podobnej średnicy zewnętrznej zwykle zapewniają 60 niutonometrów, podczas gdy konfiguracje łożysk kulkowych zapewniają tylko 15–20 niutonometrów. Ta zaleta obciążenia momentem ma kluczowe znaczenie w przypadku obsługi ładunków poza osią w chwytakach robotów i zastosowaniach związanych z mocowaniem narzędzi.
P7: Jakie specyfikacje tolerancji obudowy są krytyczne dla optymalnej wydajności RB2508?
Otwór obudowy pierścienia zewnętrznego wymaga tolerancji H7, aby zapewnić ścisłe pasowanie zapobiegające ruchom promieniowym. Otwór pierścienia wewnętrznego wymaga klasy tolerancji P5 lub wyższej, aby zachować koncentryczność. Bicie powierzchniowe nie powinno przekraczać 0,05 milimetra na powierzchniach zewnętrznych i 0,03 milimetra na powierzchniach wewnętrznych. Te wymagania dotyczące precyzji zapewniają, że zalety sztywności łożyska zostaną w pełni wykorzystane w zmontowanym połączeniu.
P8: Czy dostępne są warianty łożysk RB2508 dostosowane do różnych wymagań dotyczących obciążenia?
Tak, producenci oferują serie łożysk krzyżowych, od mniejszych, lekkich wariantów do lekkich zastosowań po większe zespoły o dużej wydajności do ciężkich zastosowań przemysłowych. Model RB2508 jest zoptymalizowany do zastosowań robotycznych wymagających zrównoważonej obciążalności promieniowej, osiowej i momentowej w niewielkiej przestrzeni. Mniejsze warianty (RB2006) pasują do lekkich robotów współpracujących, podczas gdy większe warianty obsługują cięższe ramiona przemysłowe.
P9: Jak temperatura wpływa na wydajność i żywotność łożyska RB2508?
Standardowe łożyska RB2508 zachowują pełną specyfikację wydajności od minus 10 do plus 80 stopni Celsjusza. Powyżej 80 stopni lepkość smaru maleje, a siła napięcia wstępnego sprężyny maleje, zmniejszając sztywność i zwiększając stopień zużycia. Efektywne zarządzanie temperaturą poprzez konstrukcję obudowy i systemy chłodzenia utrzymuje temperaturę łożysk w optymalnym zakresie 40–65 stopni Celsjusza, maksymalizując żywotność i spójność wydajności.
P10: Jak wypada wydajność RB2508 w zastosowaniach robotów o lekkich i ekstremalnych obciążeniach?
Model RB2508 wyróżnia się w obu kategoriach zastosowań. W lekkich ramionach robotów współpracujących niskie tarcie łożyska i wyjątkowa powtarzalność umożliwiają precyzyjną kontrolę chwytaka. W wysokoobciążonych, szybkich układach typu pick-and-place napięcie wstępne łożyska i geometria styku liniowego skutecznie absorbują dynamiczne obciążenia udarowe, wydłużając żywotność w porównaniu z łożyskami konwencjonalnymi. Wszechstronność rozwiązania z pojedynczym łożyskiem w różnych zakresach cykli pracy sprawia, że jest to idealny, ustandaryzowany komponent dla różnorodnych platform robotów.
